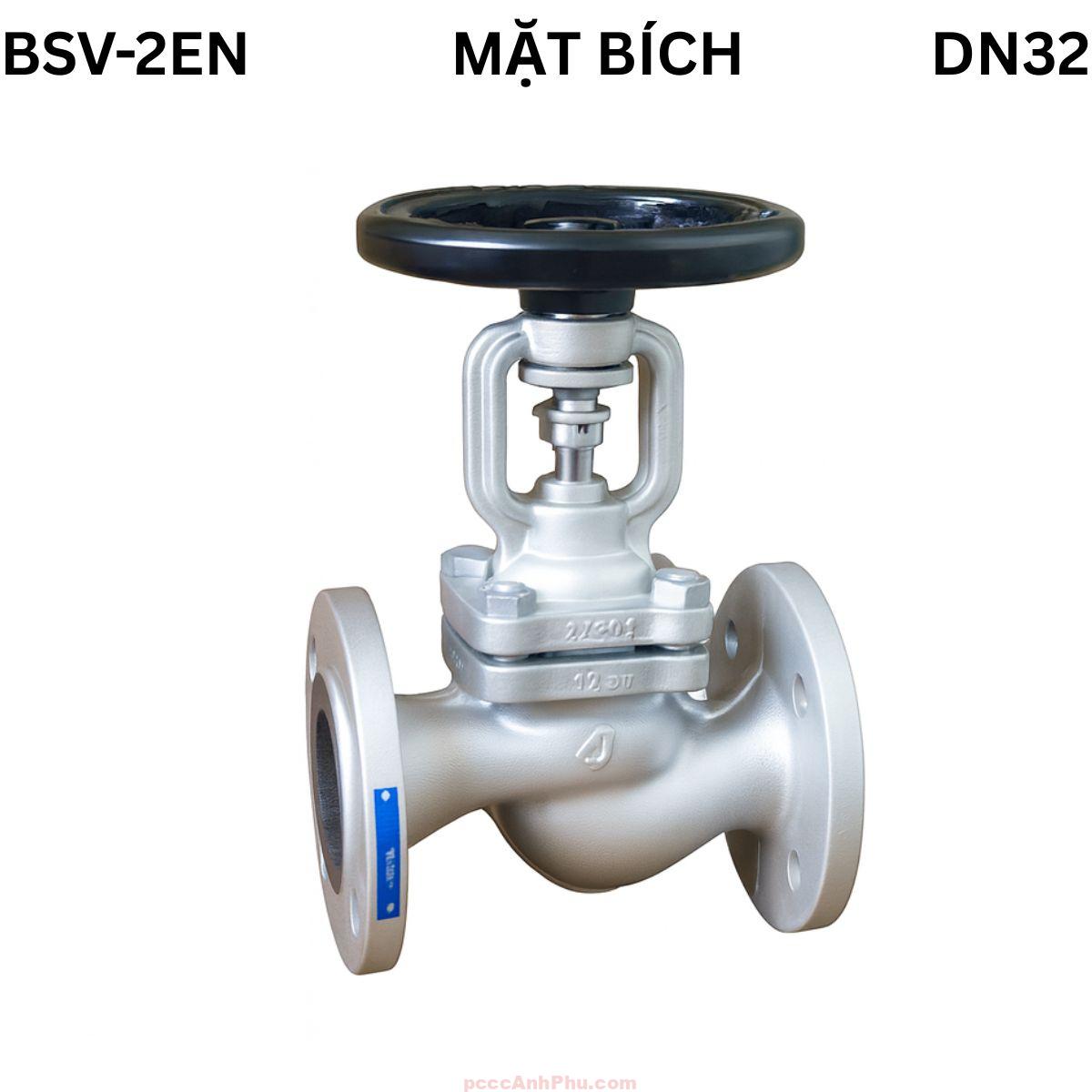

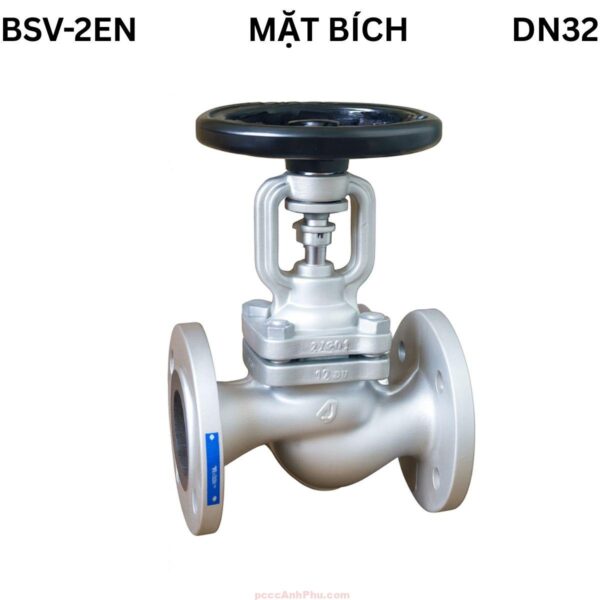

Van cầu Yoshitake BSV-2EN 32A

Giới thiệu

Van cầu Yoshitake BSV-2EN DN32 là dòng van cầu kín kiểu bellows-sealed, chuyên dùng trong hệ thống hơi, khí nén, nước nóng và dầu truyền nhiệt trung áp. Với kích thước danh nghĩa DN32 (1 ¼”), model này đóng vai trò điều tiết lưu lượng trung gian giữa các tuyến ống chính và nhánh phụ, đảm bảo độ kín tuyệt đối và hiệu suất ổn định. Sản phẩm được sản xuất theo tiêu chuẩn EN 1092-2, kiểm định chất lượng nghiêm ngặt EN 12266-2003.

Thân van được đúc từ gang cầu (ductile cast iron) phủ sơn epoxy chịu nhiệt, giúp chống oxy hóa và ăn mòn môi trường. Các chi tiết chịu nhiệt và áp suất như đĩa, seat, bellows và ty đều làm bằng inox SUS316Ti, bảo đảm độ bền cao và khả năng chống rò hơi hoàn hảo. Cấu trúc bellows kép được hàn TIG kín hoàn toàn giúp ngăn rò rỉ tuyệt đối, bảo vệ an toàn cho người vận hành và hệ thống đường ống.

Kích thước tổng thể DN32: chiều dài L = 180 mm, chiều cao H = 201 mm và trọng lượng 6.5 kg. Van sử dụng tay quay non-rising handwheel để tiết kiệm không gian, vận hành êm nhẹ và không tác động đến ty van khi đóng mở. BSV-2EN DN32 làm việc ổn định ở nhiệt độ tới 350 °C và áp suất 2.5 MPa, phù hợp cho mọi ứng dụng hơi nóng và dầu nhiệt trong công nghiệp nặng.

Trong thực tế, DN32 được lắp ở các vị trí phân nhánh hoặc đường hồi hơi trong hệ thống truyền nhiệt. Cấu trúc kín hoàn toàn giúp giảm thất thoát nhiệt và ngăn rò rỉ chất lỏng nguy hiểm. Nhờ hiệu suất cao và tuổi thọ dài, Yoshitake BSV-2EN DN32 là sự lựa chọn tin cậy cho các nhà máy nhiệt điện, hóa chất, dệt và thực phẩm.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Cấu tạo DN32 gồm 7 thành phần chính: thân van, nắp bonnet, đĩa disc, seat, bellows inox, ty và vô lăng. Thân đúc gang cầu FCD450 có gân tăng cứng, chịu áp lực và nhiệt cao mà không biến dạng. Bellows SUS316Ti co giãn theo hành trình ty, giúp ngăn rò rỉ hoàn toàn và tăng tuổi thọ vận hành. Seat và disc inox được mài phẳng chính xác, đảm bảo độ kín cao và đóng êm không va đập.

Dòng chảy trong DN32 có thiết kế dạng S, giúp giảm xoáy và tổn thất áp suất. Lớp packing graphite được đặt ngoài bellows để tăng khả năng làm kín kép. Bonnet được liên kết bằng bulong EN 1092-2, dễ tháo lắp khi bảo trì. Tất cả bề mặt làm kín được gia công CNC chính xác, đảm bảo khả năng đóng kín ở áp suất cao.

Nguyên lý hoạt động

DN32 hoạt động dựa trên nguyên lý nâng – hạ đĩa để điều tiết dòng chảy. Khi tay quay xoay ngược chiều kim đồng hồ, ty nâng đĩa rời seat, cho phép hơi hoặc nước nóng lưu thông. Khi xoay ngược lại, đĩa ép chặt seat, dòng chảy bị chặn hoàn toàn. Bellows inox co giãn theo ty, ngăn hơi thoát ra ngoài, đảm bảo độ kín tuyệt đối.

     Dòng hơi →     /====== Seat ======
                      |               |
           ---------->|     (Disc)    |----------->
                      |               |
                       ___Bellows___/

Thiết kế bellows kép giúp DN32 làm việc ổn định hàng chục nghìn chu kỳ mà không rò rỉ. Khi mở hoàn toàn, cơ cấu back-seat giảm áp lên packing, kéo dài tuổi thọ làm kín. Tay quay non-rising giúp đóng mở nhẹ, không chiếm không gian theo chiều cao.

Ưu điểm

Độ kín cao: Bellows kép inox SUS316Ti ngăn rò rỉ tuyệt đối dưới áp suất cao.

Tuổi thọ cao: Cấu trúc chịu mỏi kim loại tốt, bền bỉ qua nhiều chu kỳ vận hành.

Chống ăn mòn: Inox 316Ti chống oxy hóa và hơi ẩm hiệu quả.

Không cần bảo trì: Thiết kế kín hoàn toàn, không phải siết packing định kỳ.

Chịu nhiệt cao: Làm việc ổn định ở 350 °C, áp suất đến 2.5 MPa.

Thao tác dễ dàng: Tay quay non-rising vận hành nhẹ nhàng và an toàn.

Hiệu suất cao: Dòng hơi êm, giảm tổn thất áp và nhiệt năng.

Ứng dụng

DN32 được sử dụng rộng rãi trong các đường hơi trung áp, cụm điều áp, và thiết bị trao đổi nhiệt. Van giúp điều chỉnh lưu lượng chính xác và giữ an toàn cho toàn bộ hệ thống. Trong ngành thực phẩm và hóa chất, DN32 được lắp ở vị trí điều khiển hơi nóng vào bồn gia nhiệt hoặc bộ sấy.

Trong HVAC, DN32 được sử dụng để điều tiết dòng nước nóng hoặc hơi giữa các tầng và khu vực riêng biệt. Ngoài ra, nó phù hợp với các hệ thống dầu nhiệt và thiết bị gia nhiệt liên tục trong dây chuyền tự động hóa.

Lắp đặt & vận hành

Chuẩn bị: Kiểm tra bellows, seat và ty. Làm sạch mặt bích và chọn gioăng chịu nhiệt phù hợp. Đặt theo hướng dòng chảy trên thân.

Căn chỉnh: Đặt van giữa hai mặt bích, siết bulong chéo đều lực để tránh vênh.

Siết bulong: Dùng bulong EN 1092-2, siết nhiều lần tăng dần đến lực chuẩn.

Kiểm tra: Cấp áp nhẹ thử kín. Nếu phát hiện rò nhỏ, siết packing ¼ vòng.

Vận hành: Xoay tay quay từ từ, tránh đóng mở đột ngột gây sốc áp.

Bảo dưỡng: DN32 hầu như không cần bảo trì. Kiểm tra bellows định kỳ 1 năm/lần.

An toàn: Ngắt áp, xả hơi và làm nguội trước khi tháo. Không đứng trước hướng xả khi kiểm tra.
