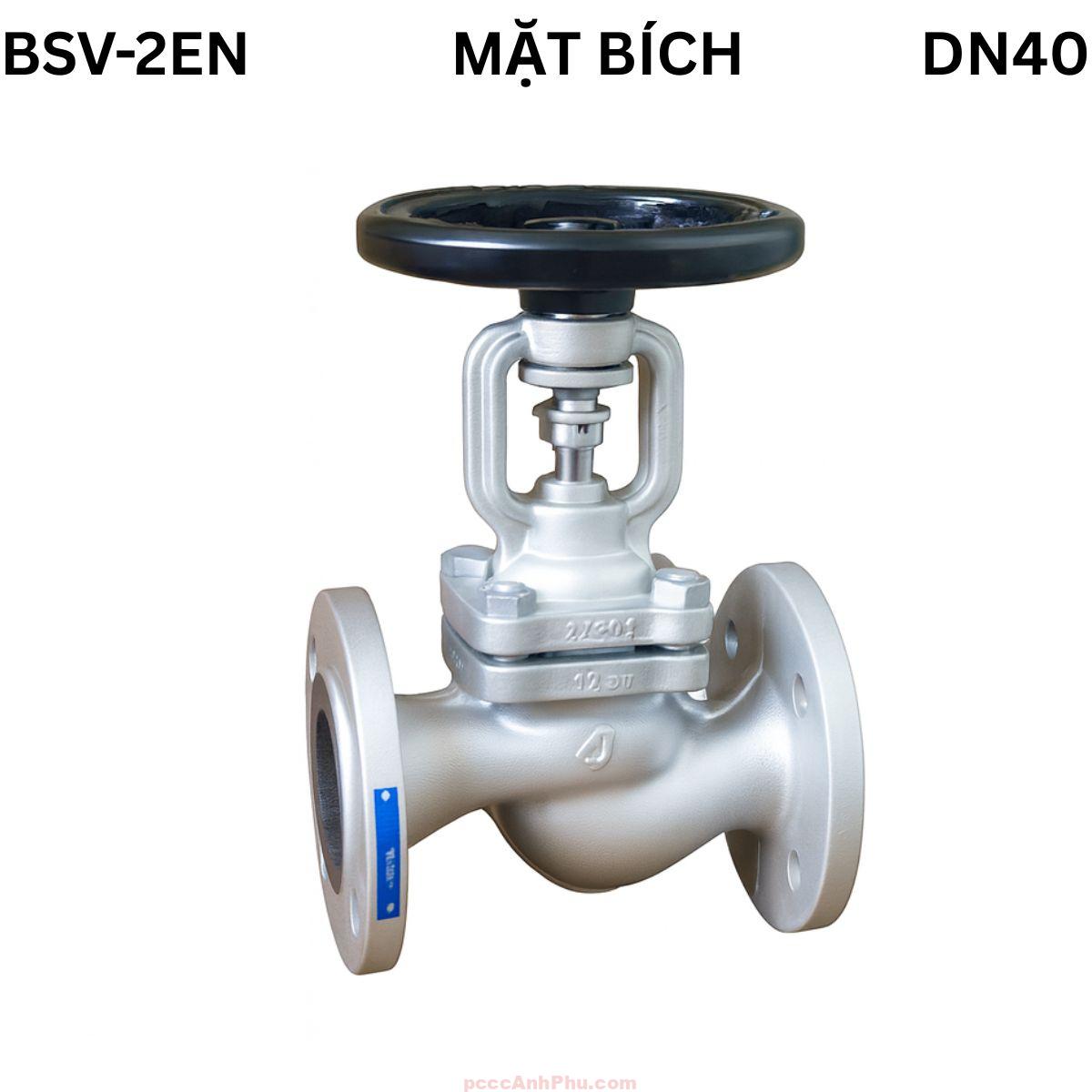

Van cầu Yoshitake BSV-2EN 40A

Giới thiệu

Van cầu Yoshitake BSV-2EN DN40 là model tầm trung trong dòng van cầu kín bellows-sealed chuyên dụng cho hơi, khí, nước nóng và dầu truyền nhiệt công nghiệp. Với kích thước danh nghĩa DN40 (1½”), đây là kích thước được sử dụng phổ biến tại các tuyến ống trung áp, nơi yêu cầu khả năng điều tiết lưu lượng chính xác và độ kín tuyệt đối. Sản phẩm được sản xuất theo tiêu chuẩn EN 1092-2 và đạt chứng chỉ kiểm định áp lực EN 12266:2003.

Thân van được đúc từ gang cầu (ductile cast iron) phủ sơn epoxy chịu nhiệt, giúp chịu được áp suất làm việc tối đa 2.5 MPa và nhiệt độ tới 350 °C. Các chi tiết chịu tác động trực tiếp từ môi chất như bellows, disc, seat và ty van đều được chế tạo bằng thép không gỉ SUS316Ti, đảm bảo chống ăn mòn, chịu mỏi kim loại và không rò rỉ hơi. Cấu trúc bellows kép (double-bellows) được hàn TIG liền thân tạo nên độ kín hoàn hảo cho toàn bộ hệ thống.

Kích thước DN40: chiều dài L = 200 mm, chiều cao H = 225 mm, trọng lượng khoảng 8.2 kg. Van sử dụng tay quay kiểu non-rising handwheel giúp thao tác nhẹ, không chiếm không gian khi mở. Van được thiết kế tối ưu cho hệ thống hơi trung tâm, thiết bị gia nhiệt và cụm điều tiết công nghiệp, bảo đảm an toàn, bền bỉ và tiết kiệm năng lượng.

DN40 thường được bố trí tại các tuyến hơi cấp 2 hoặc nhánh điều tiết phụ, nơi lưu lượng và áp suất cần được kiểm soát chặt chẽ. Thiết kế kín tuyệt đối giúp loại bỏ nguy cơ rò hơi, giảm hao tổn năng lượng và kéo dài tuổi thọ cho toàn bộ hệ thống. Sản phẩm được tin dùng tại các nhà máy hóa chất, thực phẩm, dệt và ngành cơ khí nhiệt công nghiệp.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

Van cầu Yoshitake BSV-2EN DN40 được cấu tạo từ 7 bộ phận chính: thân van, nắp bonnet, đĩa (disc), seat, bellows inox, ty và vô lăng tay quay. Thân van đúc gang cầu FCD450, có gân tăng cứng để chống biến dạng khi chịu áp lực cao. Bellows SUS316Ti có khả năng co giãn đàn hồi, giúp ngăn rò rỉ hoàn toàn. Seat và disc bằng inox 316 được gia công mài phẳng, đảm bảo bề mặt kín tuyệt đối khi van đóng.

Cấu trúc dòng chảy dạng S giúp môi chất đi qua van ổn định, giảm xoáy và tổn thất áp suất. Lớp packing graphite ngoài cùng tạo lớp làm kín phụ, giúp tăng độ an toàn khi bellows hoạt động lâu dài. Bonnet được lắp bằng bulong theo chuẩn EN 1092-2, thuận tiện tháo lắp bảo dưỡng. Toàn bộ bề mặt tiếp xúc được gia công CNC độ chính xác cao, đảm bảo khả năng chịu áp ổn định trong thời gian dài.

Nguyên lý hoạt động

Van cầu BSV-2EN DN40 hoạt động theo cơ chế nâng – hạ đĩa để điều tiết lưu lượng. Khi tay quay xoay ngược chiều kim đồng hồ, ty van nâng đĩa ra khỏi seat, cho phép hơi hoặc nước nóng đi qua. Khi xoay ngược lại, đĩa ép chặt vào seat, chặn hoàn toàn dòng chảy. Bellows inox SUS316Ti co giãn theo hành trình ty, ngăn hơi thoát ra ngoài và bảo đảm độ kín tuyệt đối.

     Dòng hơi →     /====== Seat ======
                      |               |
           ---------->|     (Disc)    |----------->
                      |               |
                       ___Bellows___/

Cơ chế bellows kép giúp DN40 vận hành ổn định hàng chục nghìn chu kỳ mà không cần bảo trì. Khi van mở hoàn toàn, back-seat trong bonnet giúp giảm áp lên packing, kéo dài tuổi thọ. Tay quay non-rising handwheel giúp thao tác nhẹ nhàng, không chiếm không gian lắp đặt theo chiều cao.

Ưu điểm

Độ kín tuyệt đối: Bellows kép SUS316Ti đảm bảo không rò hơi dù ở áp cao.

Tuổi thọ cao: Cấu trúc chống mỏi kim loại, hoạt động bền bỉ hàng chục nghìn chu kỳ.

Không cần bảo trì: Thiết kế kín hoàn toàn, không cần siết lại packing.

Chịu áp và nhiệt tốt: Làm việc ổn định ở 350°C, 2.5 MPa.

Thao tác nhẹ: Tay quay non-rising giúp đóng mở dễ dàng.

Chống ăn mòn: Inox 316Ti bảo vệ bellows và ty khỏi oxy hóa.

Tối ưu dòng chảy: Dạng S giảm tổn thất áp, tăng hiệu suất năng lượng.

Ứng dụng

DN40 được dùng tại các tuyến hơi trung áp, cụm gia nhiệt và đường phân phối hơi trong nhà máy. Van giúp điều tiết lưu lượng chính xác và đảm bảo an toàn cho hệ thống nhiệt. Trong công nghiệp thực phẩm, hóa chất và dệt, DN40 được lắp tại điểm điều chỉnh hơi hoặc dầu nhiệt.

Trong HVAC, DN40 dùng để cân bằng dòng nước nóng hoặc hơi giữa các khu vực. Ngoài ra, van phù hợp cho hệ thống dầu truyền nhiệt, nơi yêu cầu độ kín cao và vận hành liên tục trong môi trường khắc nghiệt.

Lắp đặt & vận hành

Chuẩn bị: Kiểm tra bellows, seat và ty. Làm sạch mặt bích, chọn gioăng chịu nhiệt. Đặt đúng hướng dòng chảy.

Căn chỉnh: Đặt van giữa hai mặt bích, siết bulong đều theo hình sao.

Siết bulong: Dùng bulong EN 1092-2, siết dần đến lực chuẩn, không ép lệch.

Kiểm tra: Cấp áp nhẹ để thử kín. Nếu hơi rò nhẹ tại packing, siết nắp chèn thêm ¼ vòng.

Vận hành: Xoay tay quay từ từ, tránh đóng mở nhanh gây sốc áp.

Bảo dưỡng: DN40 gần như không cần bảo trì. Kiểm tra bellows định kỳ, thay khi phát hiện mỏi.

An toàn: Luôn xả áp và làm nguội trước khi tháo. Không đứng trước hướng xả khi thử áp.
