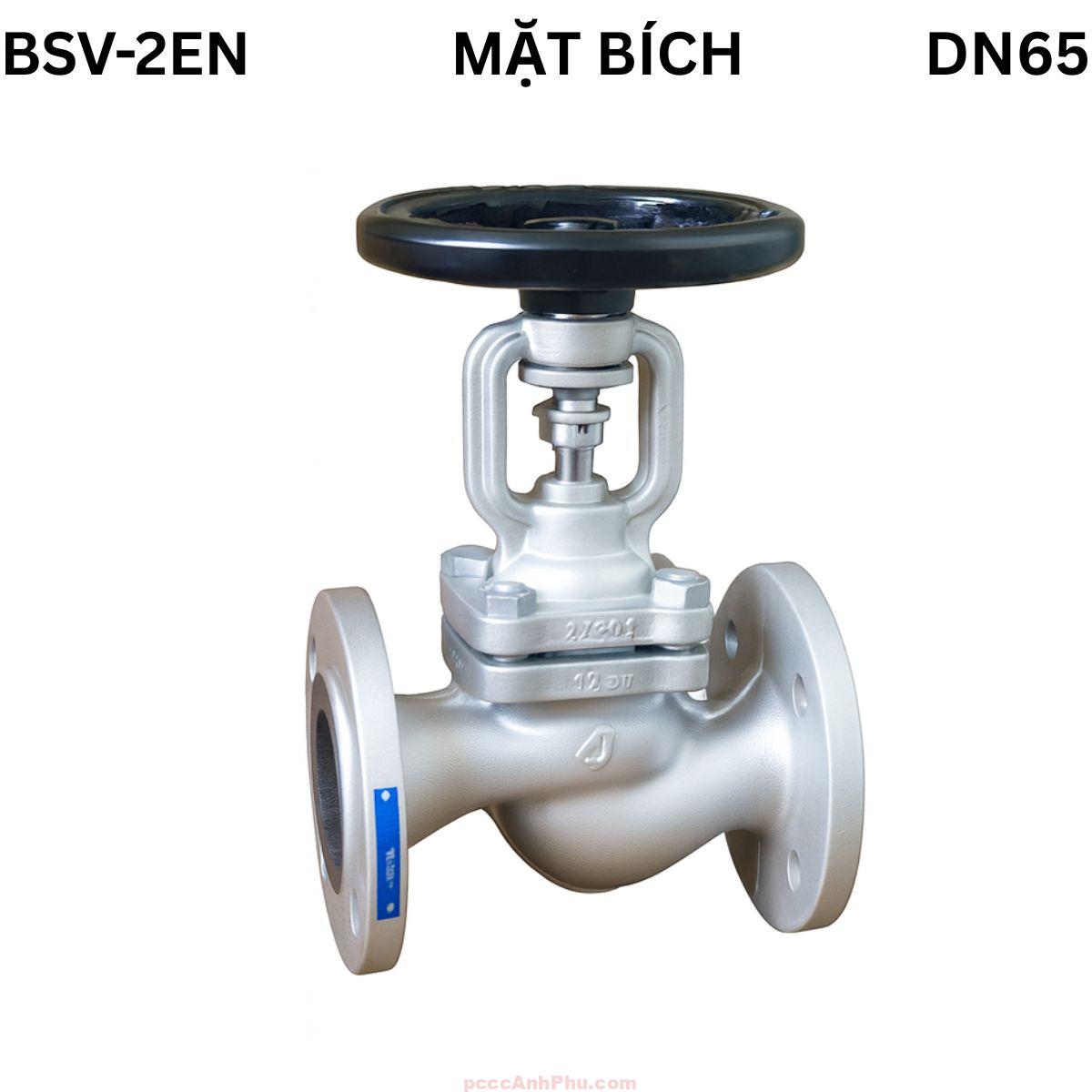

Van cầu Yoshitake BSV-2EN 65A

Giới thiệu

Van cầu Yoshitake BSV-2EN DN65 là dòng van cầu hơi kiểu bellows-sealed chuyên dụng cho hệ thống hơi nóng, khí nén, nước và dầu truyền nhiệt công nghiệp. Với kích thước danh nghĩa DN65 (2½”), đây là model tầm trung-lớn, được thiết kế để điều tiết lưu lượng và đảm bảo độ kín tuyệt đối trong điều kiện nhiệt độ, áp suất cao. Van đáp ứng tiêu chuẩn EN 1092-2 và được kiểm định rò rỉ theo chuẩn EN 12266-2003 của châu Âu.

Thân van được đúc từ gang cầu (ductile cast iron FCD450) phủ sơn epoxy chịu nhiệt, có khả năng chống ăn mòn và chịu áp lực đến 2.5 MPa. Các bộ phận tiếp xúc trực tiếp với môi chất như bellows, disc, seat và ty van đều làm bằng inox SUS316Ti, đảm bảo độ bền cơ học cao và khả năng chống rò rỉ hơi tuyệt đối. Cấu trúc bellows kép được hàn TIG liền thân giúp loại bỏ hoàn toàn hơi thoát qua ty van, đồng thời kéo dài tuổi thọ vận hành mà không cần bảo dưỡng định kỳ.

Kích thước DN65: chiều dài L = 290 mm, chiều cao H = 295 mm, trọng lượng khoảng 17.3 kg. Tay quay kiểu non-rising handwheel giúp thao tác nhẹ nhàng, không nâng ty, tối ưu không gian lắp đặt trong cụm ống dày đặc. Van được thiết kế cho môi trường làm việc khắc nghiệt – nơi nhiệt độ đạt đến 350 °C và áp suất cao, phù hợp các hệ thống hơi trung tâm, dây chuyền năng lượng và cụm điều khiển công nghiệp.

DN65 thường được bố trí tại các tuyến hơi cấp chính, bộ trao đổi nhiệt hoặc cụm điều áp. Thiết kế kín tuyệt đối của bellows-sealed giúp hạn chế thất thoát năng lượng và ngăn rò hơi nguy hiểm. Nhờ khả năng vận hành bền bỉ, BSV-2EN DN65 được sử dụng phổ biến trong nhà máy hóa chất, thực phẩm, dệt và hệ thống dầu truyền nhiệt công nghiệp.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Cấu tạo DN65 gồm 7 thành phần chính: thân van, nắp bonnet, đĩa (disc), seat, bellows inox, ty van và vô lăng tay quay. Thân đúc gang cầu FCD450 có gân chịu lực, chống cong và nứt khi làm việc ở nhiệt độ cao. Bellows SUS316Ti được hàn kín hoàn toàn, co giãn đàn hồi linh hoạt theo hành trình ty, giúp ngăn rò hơi. Đĩa và seat bằng inox 316 được gia công mài phẳng để đạt độ kín tuyệt đối khi đóng van.

Bộ phận	Vật liệu	Chức năng
Thân (Body)	Gang cầu (Ductile Cast Iron)	Chịu áp, bảo vệ chi tiết trong
Nắp (Bonnet)	Ductile Iron	Giữ bellows và packing
Đĩa (Disc)	Inox 316	Đóng mở seat, chống mòn
Seat	Inox 304	Tạo bề mặt kín, chống rò hơi
Bellows	SUS316Ti	Ngăn rò hơi, co giãn đàn hồi
Ty van	Inox 304	Truyền lực đóng mở
Vô lăng	Thép phủ sơn tĩnh điện	Điều khiển nhẹ, bền

Dòng chảy trong DN65 được thiết kế dạng S để hơi đi qua ổn định, giảm xoáy và tổn thất áp suất. Packing graphite được bố trí ngoài bellows, đóng vai trò lớp làm kín phụ, tăng an toàn khi van làm việc lâu dài. Bonnet được lắp bằng bulong chịu nhiệt, dễ tháo lắp bảo dưỡng. Mọi bề mặt làm kín đều được gia công CNC, kiểm định rò rỉ theo chuẩn EN 12266.

Nguyên lý hoạt động

DN65 hoạt động dựa trên cơ chế nâng – hạ đĩa. Khi tay quay xoay ngược chiều kim đồng hồ, ty van nâng đĩa ra khỏi seat, cho phép hơi hoặc nước nóng đi qua. Khi xoay ngược lại, đĩa ép chặt seat, chặn hoàn toàn dòng chảy. Bellows inox co giãn linh hoạt theo ty, ngăn hơi thoát ra ngoài và duy trì độ kín tuyệt đối trong suốt chu kỳ hoạt động.

     Dòng hơi →     /====== Seat ======
                      |               |
           ---------->|     (Disc)    |----------->
                      |               |
                       ___Bellows___/

Nhờ cấu trúc bellows kép, DN65 có thể vận hành hàng chục nghìn chu kỳ mà không cần bảo trì. Khi van mở hoàn toàn, hệ thống back-seat trong bonnet giảm áp lên packing, kéo dài tuổi thọ làm kín. Tay quay non-rising handwheel giúp đóng mở nhẹ nhàng, phù hợp khu vực lắp đặt hạn chế không gian.

Ưu điểm

Độ kín tuyệt đối: Bellows kép inox SUS316Ti ngăn rò hơi hoàn toàn, duy trì áp ổn định cho hệ thống.

Chịu áp và nhiệt cao: Làm việc ổn định ở 2.5 MPa và 350 °C.

Tuổi thọ cao: Bellows chịu mỏi kim loại tốt, hoạt động lâu dài không rò rỉ.

Không cần bảo dưỡng: Thiết kế kín tự động, không cần siết lại packing định kỳ.

Chống ăn mòn: Inox 316Ti chống oxi hóa, bảo vệ ty và seat khỏi gỉ sét.

Vận hành dễ dàng: Tay quay non-rising điều khiển nhẹ, an toàn.

Tối ưu lưu lượng: Dạng dòng chảy S giúp giảm tổn thất áp suất và tiết kiệm năng lượng.

Ứng dụng

DN65 được sử dụng tại các tuyến hơi trung tâm, cụm điều áp hoặc hệ thống dầu truyền nhiệt. Van đảm bảo điều tiết lưu lượng chính xác, độ kín cao và an toàn tuyệt đối cho hệ thống. Trong công nghiệp hóa chất, thực phẩm và dệt, DN65 thường lắp ở đường cấp hơi chính hoặc đầu vào bộ gia nhiệt.

Trong HVAC, DN65 điều chỉnh lưu lượng nước nóng hoặc hơi cho khu vực lớn, giúp ổn định nhiệt độ và tối ưu hiệu suất. Ngoài ra, van thích hợp cho cụm điều khiển tự động khi kết hợp actuator điện hoặc khí nén.

Lắp đặt & vận hành

Chuẩn bị: Kiểm tra bellows, seat, ty van. Làm sạch mặt bích, chọn gioăng chịu nhiệt. Đặt đúng hướng dòng chảy theo mũi tên khắc trên thân.

Căn chỉnh: Cố định van giữa hai mặt bích, siết bulong chéo đều lực.

Siết bulong: Dùng bulong EN 1092-2, siết tăng dần, không ép lệch.

Kiểm tra: Cấp áp nhẹ thử kín. Nếu hơi rò nhẹ tại packing, siết thêm ¼ vòng.

Vận hành: Xoay tay quay từ từ, tránh đóng mở đột ngột gây sốc áp.

Bảo dưỡng: DN65 gần như không cần bảo trì. Kiểm tra bellows định kỳ và thay khi phát hiện mỏi.

An toàn: Ngắt áp, xả hơi và làm nguội trước khi tháo. Không đứng trước hướng xả khi kiểm tra.
