Van cổng đồng Rinco 401 DN20

Giới thiệu

Van cổng đồng thanh Rinco FIG 401T DN20 là sản phẩm chất lượng cao đến từ Đài Loan, thiết kế dành riêng cho các hệ thống cấp thoát nước, HVAC (điều hòa không khí, sưởi và thông gió), và đặc biệt là các hệ thống phòng cháy chữa cháy (PCCC). Với kích thước danh nghĩa DN20 (3/4 inch), van mang lại sự cân bằng hoàn hảo giữa kích thước nhỏ gọn và lưu lượng cấp nước ổn định. Đây là model được ưa chuộng trong nhiều công trình dân dụng và công nghiệp nhờ khả năng chịu áp lực PN16 và dải nhiệt độ làm việc rộng từ -10 đến 120°C.

Điểm nổi bật của FIG 401T DN20 so với các model đồng thau thông thường là vật liệu Bronze BS1400 LG1. Đồng thanh có độ bền cơ học cao, chống ăn mòn tốt hơn và ít bị biến dạng trong môi trường nhiệt độ cao. Vì thế, DN20 FIG 401T có thể đáp ứng tốt cả nhu cầu cấp nước sinh hoạt, nhánh phụ HVAC và các đoạn ống quan trọng trong hệ thống PCCC.

Cấu tạo

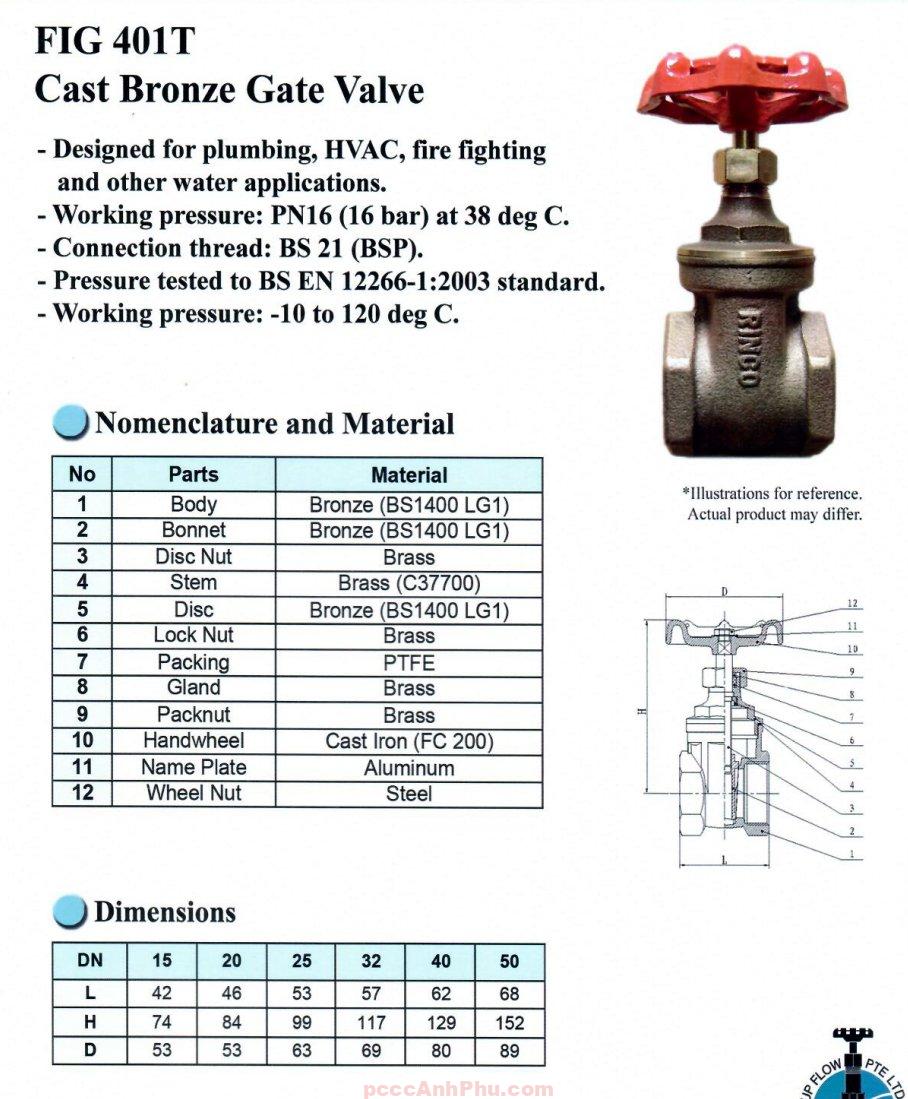

DN20 được thiết kế với 12 chi tiết chính, mỗi chi tiết đảm nhận một vai trò quan trọng để đảm bảo khả năng vận hành ổn định và độ kín khít lâu dài. Kích thước cơ bản: L = 46 mm, H = 84 mm, D = 53 mm, vừa vặn cho các vị trí lắp đặt phổ biến trong dân dụng và công nghiệp.

• Thân và nắp van: chế tạo bằng Bronze BS1400 LG1, đúc nguyên khối, có khả năng chống oxy hóa và ăn mòn cao hơn so với đồng thau.
• Đĩa van: cũng làm bằng Bronze, giúp tăng khả năng chịu lực khi đóng mở nhiều lần, đảm bảo độ bền lâu dài.
• Trục van: Brass C37700, cứng chắc, chịu xoắn tốt, truyền động chính xác từ tay quay tới đĩa.
• Đai ốc, chốt và phụ kiện: bằng Brass, đảm bảo sự đồng bộ về vật liệu và khả năng chống gỉ.
• Gioăng làm kín: PTFE – loại vật liệu nổi tiếng nhờ chống mài mòn, ổn định hóa học và ngăn rò rỉ hiệu quả.
• Tay quay: gang FC200 phủ sơn đỏ, có độ bền cao, đường kính 53 mm giúp thao tác nhẹ nhàng.
• Bảng tên: nhôm, ghi rõ model và thông số kỹ thuật, hỗ trợ quản lý thiết bị.

Sự kết hợp của các vật liệu cao cấp như Bronze, Brass, PTFE và gang đã tạo nên một sản phẩm nhỏ gọn nhưng cực kỳ bền bỉ. DN20 FIG 401T không chỉ đảm bảo vận hành liên tục mà còn giảm thiểu chi phí bảo trì lâu dài.

Nguyên lý hoạt động

Van DN20 FIG 401T vận hành theo nguyên lý cổng nâng hạ. Khi người dùng xoay tay quay theo chiều kim đồng hồ, trục van ép đĩa van xuống, ngăn dòng nước hoàn toàn. Khi xoay ngược chiều, trục nâng đĩa van lên, mở tiết diện 20 mm cho phép lưu chất đi qua. Do thiết kế cổng thẳng, dòng chảy ít bị cản trở, giúp giảm tổn thất áp suất khi van ở trạng thái mở hoàn toàn.

Khả năng vận hành của DN20 được đánh giá cao vì nó cho phép kiểm soát dòng chảy ổn định trong các nhánh phụ. Khi hệ thống gặp áp lực tăng đột ngột (ví dụ khi bơm PCCC khởi động), van vẫn đảm bảo hoạt động an toàn nhờ khả năng chịu áp PN16. Đây là sự khác biệt lớn so với các van đồng dân dụng chỉ chịu được PN10.

Một điểm đáng lưu ý: van cổng không phù hợp để điều tiết lưu lượng liên tục. DN20 cũng vậy, nó chỉ phát huy tối đa hiệu quả khi dùng để đóng/mở hoàn toàn, đảm bảo tuổi thọ của gioăng PTFE và đĩa van.

Ưu điểm

• Vật liệu cao cấp: sử dụng Bronze BS1400 LG1 cho thân, nắp và đĩa van, bền hơn đồng thau thông thường.
• Độ kín khít: gioăng PTFE đảm bảo không rò rỉ, ngay cả khi áp lực tăng cao.
• Khả năng chịu nhiệt: làm việc ổn định từ -10 đến 120°C.
• Kết nối ren BSPT: dễ dàng lắp đặt vào hệ thống ống theo tiêu chuẩn BS21.
• Kích thước gọn: dài 46 mm, cao 84 mm, phù hợp không gian nhỏ.
• Độ bền lâu dài: nhờ sự kết hợp vật liệu Bronze, Brass và gang.

DN20 là sự lựa chọn trung gian lý tưởng, vừa đủ lưu lượng, vừa tiết kiệm diện tích lắp đặt, đồng thời mang lại sự an toàn trong hệ thống PCCC và HVAC.

Ứng dụng

Van Rinco FIG 401T DN20 có phạm vi ứng dụng rộng, nhờ vào sự cân bằng giữa kích thước và khả năng chịu áp lực:

• Dân dụng: lắp trong hệ thống cấp nước cho hộ gia đình, biệt thự, chung cư nhỏ.
• HVAC: điều khiển dòng nước trong hệ thống làm mát hoặc sưởi.
• Công nghiệp: sử dụng trong các nhà máy quy mô nhỏ, nơi cần kiểm soát dòng nước phụ.
• Xử lý nước: ứng dụng trong bể chứa, máy lọc nước công suất vừa.
• PCCC: DN20 thường được lắp ở các nhánh phụ hoặc đoạn kiểm soát để đảm bảo nguồn cấp nước ổn định cho vòi phun hoặc trụ chữa cháy mini.

Trong PCCC, DN20 đặc biệt hữu ích để cách ly các đoạn ống cần bảo trì mà không ảnh hưởng đến toàn bộ hệ thống. Điều này giúp tiết kiệm thời gian và tăng tính linh hoạt khi vận hành hệ thống chữa cháy.

Lắp đặt và bảo trì

Để DN20 FIG 401T duy trì tuổi thọ và vận hành ổn định, việc lắp đặt và bảo trì đúng chuẩn là cực kỳ quan trọng:

• Vệ sinh sạch đường ống trước khi lắp đặt, loại bỏ cặn bẩn và tạp chất.
• Siết ren BSPT vừa đủ lực, không quá chặt để tránh nứt thân đồng thanh.
• Ưu tiên lắp theo phương thẳng đứng để giảm tải cho trục và gioăng.
• Đóng mở nhẹ nhàng, không dùng lực quá mạnh để tránh hỏng tay quay.
• Định kỳ kiểm tra độ kín khít, thay gioăng PTFE khi phát hiện rò rỉ.
• Bôi trơn trục van bằng dầu mỡ nhẹ để tăng tuổi thọ và sự mượt mà khi thao tác.

Nếu được lắp đặt và bảo trì đúng cách, DN20 FIG 401T có thể hoạt động ổn định trong nhiều năm, giảm chi phí thay thế và đảm bảo an toàn tuyệt đối cho hệ thống nước và PCCC.
