Van cổng gang ARV NRG-DN125

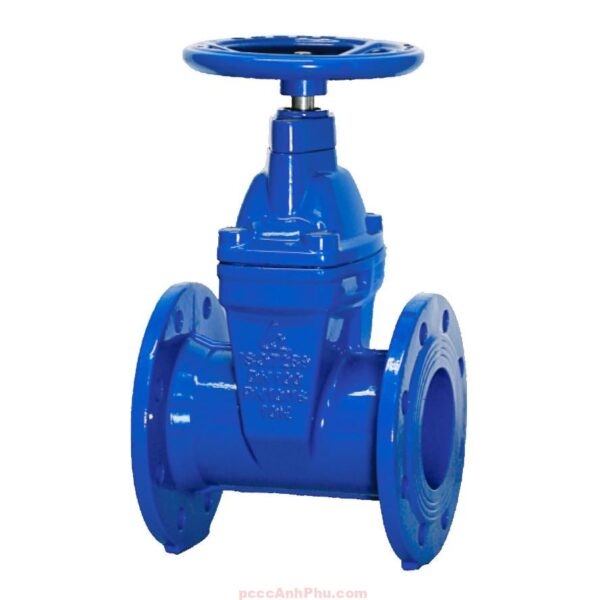

Giới thiệu van cổng ty chìm ARV NRG DN125

Van cổng ty chìm ARV DN125 là model thuộc dòng van BS5163, được sản xuất tại Việt Nam với chất lượng cao, chuyên dùng trong hệ thống cấp thoát nước và đặc biệt trong phòng cháy chữa cháy (PCCC). Với đường kính danh nghĩa 125mm, đây là kích thước trung gian giữa DN100 và DN150, thường được sử dụng tại các tuyến ống chính hoặc các nhánh quan trọng cần lưu lượng nước lớn và ổn định.

Thương hiệu ARV đã nghiên cứu và sản xuất DN125 nhằm đáp ứng nhu cầu của những công trình có quy mô lớn hơn tòa nhà dân dụng, nhưng chưa đến mức yêu cầu đường ống DN150 trở lên. Model này xuất hiện nhiều trong các khu công nghiệp, trung tâm thương mại và hệ thống hạ tầng đô thị, nơi cần sự cân bằng giữa kích thước vừa phải và lưu lượng lớn.

Cấu tạo van ARV DN125

So với DN100, van DN125 có cấu trúc dày hơn và đường kính đĩa van lớn hơn, giúp chịu được áp lực và lưu lượng nước nhiều hơn. Các chi tiết chính gồm:

• Thân van: làm bằng gang cầu GGG50, thành dày và chắc, chống biến dạng khi chịu áp lực cao của đường ống DN125.
• Đĩa van: bằng gang cầu bọc cao su EPDM, diện tích tiếp xúc lớn hơn, giúp đóng kín chắc chắn và chịu mài mòn tốt.
• Nắp van: gang cầu, kết nối bằng bulông thép mạ kẽm, chịu lực tốt trong môi trường áp lực cao.
• Trục van: chế tạo từ thép không gỉ 2Cr13, kích thước lớn hơn so với DN100, đảm bảo độ bền cơ học và chống gỉ sét.
• Vòng đệm: cao su NBR và Teflon, chịu áp lực cao, giảm ma sát khi vận hành.
• Lớp phủ: phủ epoxy tĩnh điện, độ dày lớn hơn, bảo vệ thân van trong môi trường ẩm ướt và ăn mòn.

DN125 được thiết kế để hoạt động liên tục trong hệ thống có lưu lượng lớn, nhờ đó đáp ứng tốt các yêu cầu khắt khe về PCCC.

Nguyên lý hoạt động

Nguyên lý hoạt động của DN125 tương tự các model nhỏ hơn, nhưng lực xoay tay quay và số vòng quay cần nhiều hơn do đĩa van có kích thước lớn:

• Khi mở: trục ren nâng đĩa van lên, dòng nước lưu thông mạnh mẽ, đáp ứng lưu lượng lớn cho nhiều khu vực.
• Khi đóng: đĩa hạ xuống, ép chặt vào vòng EPDM, tạo độ kín tuyệt đối, duy trì áp lực trong toàn hệ thống.
• Ty chìm: trục van đặt trong thân, giúp giảm va chạm, tiết kiệm không gian và tăng độ an toàn.

Nhờ thiết kế này, van DN125 vận hành êm ái, hạn chế rung lắc, đồng thời bảo vệ các chi tiết bên trong, kéo dài tuổi thọ.

Ưu điểm của ARV DN125

• Lưu lượng nước cao hơn DN100, phù hợp các trục ống chính trong hệ thống PCCC.
• Đĩa van bọc EPDM diện tích lớn, đóng mở nhiều lần mà không giảm độ kín.
• Khả năng chịu áp lực PN10 – PN16, phù hợp tiêu chuẩn quốc tế và quy định PCCC.
• Lớp phủ epoxy dày, chống oxy hóa và bảo vệ van trong môi trường nước lâu dài.
• Cấu tạo chắc chắn, dễ bảo trì và thay thế linh kiện.

Ứng dụng trong PCCC

Van ARV DN125 thường được lắp tại các tuyến ống chính hoặc các nhánh quan trọng của hệ thống chữa cháy. Kích thước 125mm cho phép cung cấp lưu lượng lớn, đáp ứng đồng thời nhiều họng nước vách tường, sprinkler hoặc vòi chữa cháy ngoài trời. Đây là lựa chọn thích hợp cho khu công nghiệp, kho hàng, trung tâm thương mại hoặc bệnh viện, nơi nhu cầu chữa cháy đòi hỏi lưu lượng lớn và liên tục.

DN125 cũng thường được kết hợp với bơm chữa cháy công suất lớn, đảm bảo phân phối nước đến nhiều khu vực mà vẫn giữ áp lực ổn định trong toàn hệ thống.

Ứng dụng khác

Bên cạnh PCCC, DN125 còn được ứng dụng trong nhiều lĩnh vực khác:

• Hệ thống cấp nước chính cho khu dân cư hoặc khu đô thị quy mô trung bình – lớn.
• Nhà máy sản xuất có nhu cầu cấp nước làm mát hoặc sản xuất với lưu lượng cao.
• Hệ thống thoát nước và xử lý nước thải công nghiệp.
• Các công trình hạ tầng kỹ thuật cần đường ống trung bình nhưng lưu lượng lớn.

Lắp đặt van ARV DN125

• Làm sạch đường ống và mặt bích trước khi lắp để tránh cặn bẩn gây hỏng gioăng.
• Sử dụng mặt bích PN10 hoặc PN16 phù hợp với van DN125.
• Lắp đặt ở tư thế thẳng đứng để lực đóng mở đều và trục vận hành ổn định.
• Siết bulông đều theo đường chéo để tránh cong lệch và rò rỉ.
• Thử đóng mở nhiều lần để kiểm tra độ kín trước khi đưa vào hệ thống.

Bảo trì và vận hành

• Đóng mở từ từ, tránh tác động lực đột ngột làm hỏng trục ren.
• Định kỳ kiểm tra gioăng EPDM, thay thế nếu có dấu hiệu lão hóa.
• Bôi trơn trục và các chi tiết cơ khí để giảm ma sát.
• Vệ sinh lớp phủ epoxy, ngăn ngừa cặn bẩn và gỉ sét.
• Kiểm tra bulông liên kết, siết lại khi cần thiết để tránh rò rỉ.

Tiêu chuẩn chất lượng

Van ARV DN125 được sản xuất theo tiêu chuẩn BS5163 và DIN 3352 F4. Van chịu được áp lực PN16, nhiệt độ làm việc tối đa 50°C, thích hợp với khí hậu nóng ẩm và môi trường nước tại Việt Nam. Từng sản phẩm đều trải qua kiểm định chất lượng nghiêm ngặt để đảm bảo an toàn tuyệt đối khi sử dụng trong PCCC.

Môi trường làm việc Nước sạch của hệ thống PCCC Thương hiệu ARV
