Van cổng gang ARV NRG-DN200

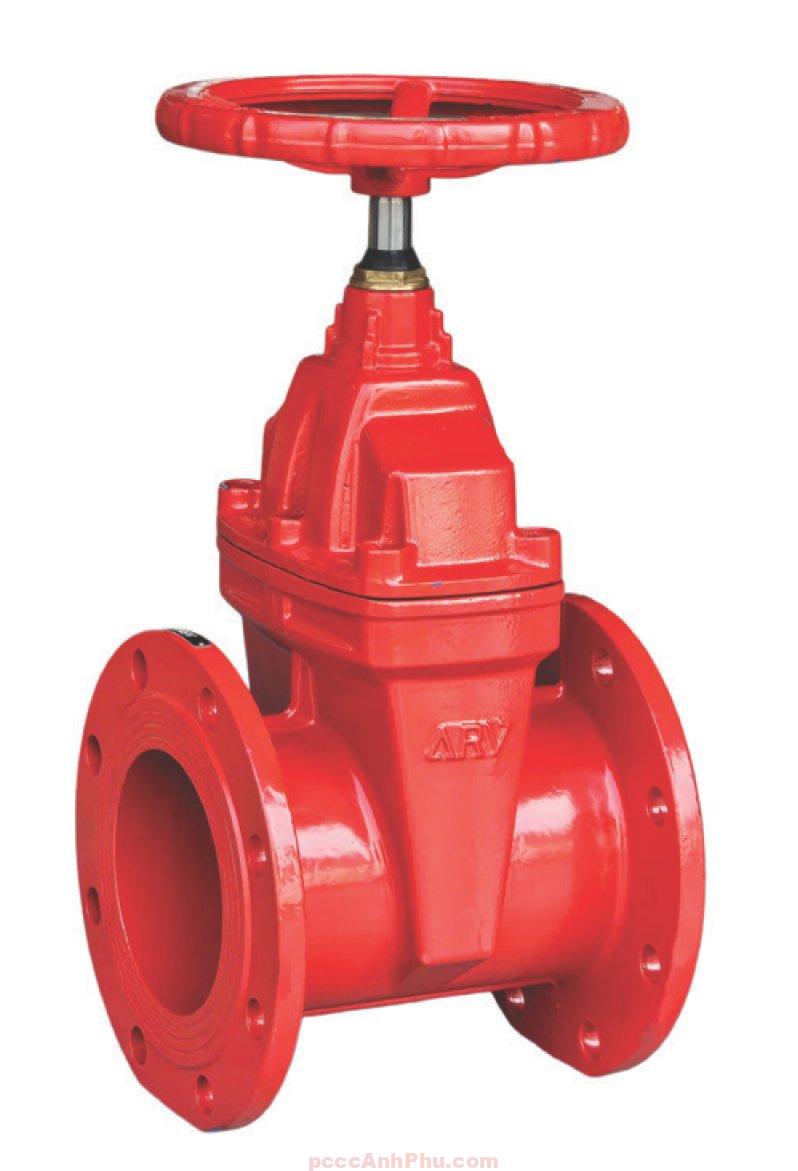

Giới thiệu van cổng ty chìm ARV NRG DN200

Van cổng ty chìm ARV DN200 là model có đường kính danh nghĩa 200mm, thuộc dòng BS5163, được sản xuất tại Việt Nam. Đây là kích thước lớn, thường được lắp đặt tại các tuyến ống chính trong hệ thống PCCC và hệ thống cấp nước công nghiệp. Với khả năng cung cấp lưu lượng rất lớn, DN200 đảm bảo phân phối nước nhanh chóng và ổn định đến nhiều khu vực trong cùng một thời điểm.

So với DN150, ARV DN200 có kết cấu thân dày hơn, đĩa van to hơn và trục vận hành chắc chắn hơn, phù hợp cho các công trình quy mô lớn như khu công nghiệp, trung tâm thương mại diện tích rộng, nhà máy sản xuất và khu dân cư đông đúc.

Cấu tạo van ARV DN200

DN200 được chế tạo với các chi tiết gia cường đặc biệt để chịu áp lực và lưu lượng lớn:

• Thân van: làm bằng gang cầu GGG50, thành dày, cứng vững, chịu áp lực lớn từ hệ thống ống DN200.
• Đĩa van: gang cầu phủ EPDM, diện tích tiếp xúc lớn, tăng khả năng kín khít ngay cả khi áp lực tăng cao.
• Nắp van: liên kết bằng bulông thép mạ kẽm, gia cường để chống biến dạng khi chịu lực siết mạnh.
• Trục van: thép không gỉ 2Cr13 kích thước lớn, độ bền cơ học cao, chống ăn mòn và cong vênh.
• Vòng đệm: cao su NBR và Teflon, duy trì độ kín và giảm ma sát khi đóng mở liên tục.
• Lớp phủ: epoxy tĩnh điện dày, bảo vệ van trong môi trường nước ngọt, nước mặn hoặc không khí ẩm.

Với cấu tạo này, van ARV DN200 có thể vận hành trong hệ thống áp lực PN16, đảm bảo ổn định lâu dài và an toàn tuyệt đối.

Nguyên lý hoạt động

Nguyên lý của DN200 giống các model nhỏ hơn, nhưng với lực đóng mở lớn hơn do kích thước đĩa van và hành trình dài hơn:

• Khi mở: xoay tay quay, trục ren nâng đĩa van lên hoàn toàn, cho phép dòng nước lớn lưu thông với áp lực ổn định.
• Khi đóng: đĩa van hạ xuống, ép chặt vào vòng đệm EPDM, ngăn dòng chảy tuyệt đối.
• Thiết kế ty chìm: trục van nằm gọn trong thân, bảo vệ an toàn, tránh tác động từ bên ngoài.

Với khả năng kiểm soát lưu lượng cực lớn, van DN200 đặc biệt quan trọng trong hệ thống PCCC có nhiều tầng hoặc diện tích rộng.

Ưu điểm của ARV DN200

• Lưu lượng cực lớn, phù hợp cho hệ thống PCCC trong nhà máy, kho xưởng và khu đô thị.
• Đĩa van bọc EPDM diện tích rộng, duy trì độ kín tuyệt đối, chống rò rỉ trong áp lực cao.
• Bề mặt phủ epoxy dày, chống ăn mòn trong môi trường nước và không khí ẩm ướt.
• Khả năng chịu áp lực PN10 – PN16, phù hợp các tiêu chuẩn quốc tế.
• Cấu trúc chắc chắn, dễ bảo trì, tuổi thọ cao, thích hợp cho vận hành liên tục.

Ứng dụng trong PCCC

Van ARV DN200 được sử dụng trong các trục ống chính của hệ thống chữa cháy trung tâm. Với đường kính 200mm, sản phẩm cho phép cấp nước nhanh chóng đến nhiều nhánh cùng lúc, đảm bảo áp lực ổn định cho sprinkler, trụ chữa cháy và vòi phun công suất lớn. Đây là model lý tưởng cho các công trình có nguy cơ cháy cao như kho hóa chất, xưởng sản xuất lớn hoặc trung tâm thương mại.

Khi kết hợp với bơm chữa cháy công suất cao, DN200 giúp duy trì lưu lượng và áp lực nước đồng đều trong toàn bộ hệ thống PCCC.

Ứng dụng khác

Ngoài hệ thống PCCC, van DN200 còn có nhiều ứng dụng khác:

• Hệ thống cấp nước chính cho đô thị và khu công nghiệp.
• Hệ thống xử lý và thoát nước quy mô lớn.
• Nhà máy sản xuất cần lưu lượng nước làm mát lớn.
• Các công trình hạ tầng kỹ thuật, khu dân cư quy mô rộng.

Lắp đặt van ARV DN200

• Làm sạch đường ống và mặt bích trước khi lắp đặt.
• Sử dụng mặt bích PN10 hoặc PN16 tương thích với DN200.
• Lắp đặt ở tư thế thẳng đứng để dễ vận hành và bảo trì.
• Siết bulông theo đường chéo để tránh lệch và rò rỉ.
• Thử đóng mở nhiều lần để đảm bảo độ kín trước khi vận hành chính thức.

Bảo trì và vận hành

• Vận hành tay quay từ từ, tránh lực đột ngột làm hỏng trục ren.
• Định kỳ kiểm tra gioăng EPDM, thay mới khi có dấu hiệu xuống cấp.
• Bôi trơn trục van và các chi tiết chuyển động để giảm ma sát.
• Vệ sinh bề mặt phủ epoxy, tránh bám bẩn và gỉ sét.
• Kiểm tra bulông, siết chặt khi cần để tránh rò rỉ nước.

Tiêu chuẩn chất lượng

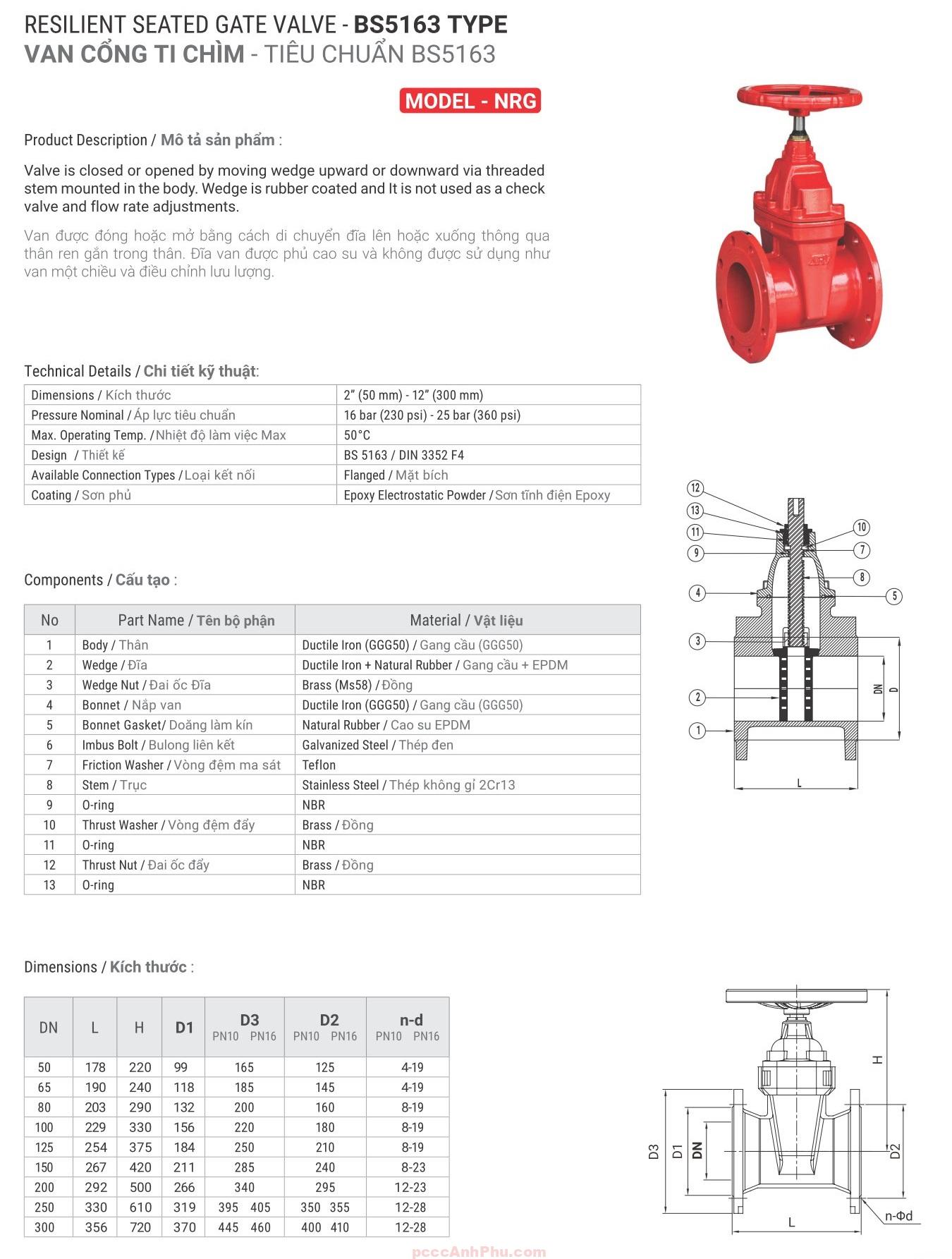

Van ARV DN200 được sản xuất theo tiêu chuẩn BS5163 và DIN 3352 F4. Van chịu được áp lực PN16, nhiệt độ tối đa 50°C, đảm bảo phù hợp với các điều kiện khí hậu và hệ thống cấp nước tại Việt Nam. Từng sản phẩm đều được kiểm tra nghiêm ngặt trước khi xuất xưởng, mang lại sự an tâm cho người sử dụng.

Môi trường làm việc Nước sạch của hệ thống PCCC Thương hiệu ARV
