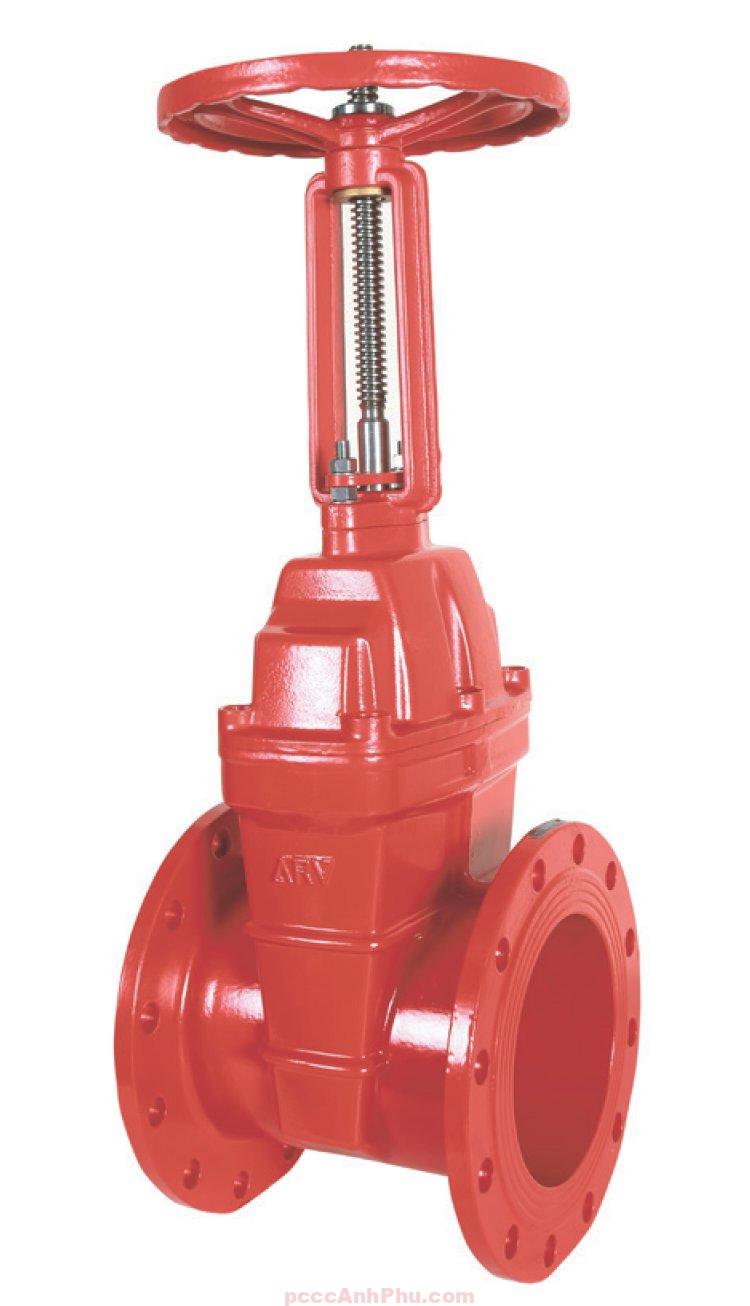

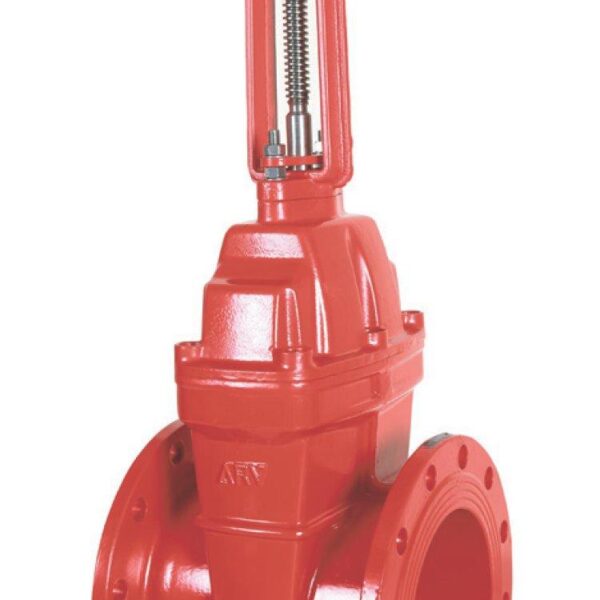

Van cổng gang ARV RSG-DN150

Giới thiệu van cổng ty nổi ARV RSG DN150

Van cổng ty nổi ARV RSG DN150 là model quan trọng trong dòng OS&Y, được sản xuất tại Việt Nam theo tiêu chuẩn ISO 9001. Với đường kính danh nghĩa 150mm, DN150 được lắp đặt chủ yếu trên các tuyến ống chính trong hệ thống PCCC và cấp nước công nghiệp. Đây là kích thước phổ biến trong các dự án lớn như khu công nghiệp, nhà máy, trung tâm thương mại hay tòa nhà cao tầng, nơi cần cung cấp lưu lượng nước cực lớn, ổn định và an toàn.

So với DN125, model DN150 có tiết diện dòng chảy rộng hơn, thân van dày và trục van chắc chắn hơn. Sản phẩm được thiết kế để chịu áp lực làm việc 21 bar (300 psi) và nhiệt độ tối đa 80°C, đáp ứng tiêu chuẩn quốc tế và điều kiện khí hậu Việt Nam.

Cấu tạo van ARV RSG DN150

DN150 có kết cấu cơ khí vững chắc, với các chi tiết được gia cường để vận hành trong môi trường áp lực cao và lưu lượng lớn:

• Thân van: gang cầu GGG40, dày và nặng, chịu áp lực mạnh, chống biến dạng.
• Đĩa van: gang cầu bọc cao su EPDM, diện tích tiếp xúc lớn, kín khít tuyệt đối.
• Trục van: thép không gỉ 2Cr13, cứng chắc, chịu lực tốt, chống ăn mòn.
• Nắp van: gang cầu, kết hợp gioăng EPDM, tạo độ kín khít lâu dài.
• Bạc lót: đồng hợp kim, giảm ma sát, tăng tuổi thọ vận hành.
• Tay quay: gang cầu, truyền lực mạnh, dễ thao tác đóng mở.
• Bề mặt phủ: epoxy đỏ tĩnh điện, chống oxy hóa và ăn mòn hiệu quả.

Nhờ cấu tạo chắc chắn, DN150 phù hợp để vận hành liên tục trong hệ thống cấp thoát nước và PCCC quy mô lớn.

Nguyên lý hoạt động

Van ARV DN150 hoạt động theo cơ chế OS&Y (ty nổi):

• Khi mở: tay quay xoay trục ren, ty van nhô cao, đĩa van nâng lên, dòng nước DN150 lưu thông với lưu lượng cực lớn.
• Khi đóng: ty hạ xuống, đĩa ép sát vòng EPDM, chặn dòng nước, duy trì áp lực hệ thống.
• Thiết kế ty nổi: giúp quan sát trực tiếp trạng thái van, thuận tiện trong công tác kiểm tra PCCC.

So với DN125, DN150 có hành trình đĩa dài hơn, lực xoay tay quay lớn hơn, nhưng đổi lại khả năng lưu lượng vượt trội và độ ổn định cao hơn nhiều.

Ưu điểm của ARV DN150

• Lưu lượng cực lớn, phù hợp tuyến ống chính PCCC quy mô lớn.
• Đĩa van bọc EPDM kín khít tuyệt đối dưới áp lực cao.
• Ty nổi dễ quan sát, tăng độ an toàn và tiện lợi khi kiểm tra.
• Trục thép không gỉ, bạc lót đồng giúp vận hành bền bỉ lâu dài.
• Bề mặt phủ epoxy dày, chống ăn mòn, tăng tuổi thọ sản phẩm.

Ứng dụng trong hệ thống PCCC

DN150 được sử dụng phổ biến trong hệ thống PCCC trung tâm của nhà máy, trung tâm thương mại, kho hàng và tòa nhà cao tầng. Với đường kính 150mm, van đảm bảo cung cấp lưu lượng lớn, đủ để nhiều trụ cứu hỏa, sprinkler hoặc vòi phun công nghiệp hoạt động đồng thời mà vẫn duy trì áp lực ổn định.

Sự kết hợp giữa thiết kế OS&Y và kích thước DN150 khiến sản phẩm trở thành lựa chọn ưu tiên trong các công trình cần đảm bảo an toàn cháy nổ ở mức cao.

Ứng dụng khác

Ngoài PCCC, DN150 còn có nhiều ứng dụng khác:

• Hệ thống cấp nước đô thị, khu dân cư quy mô lớn.
• Nhà máy sản xuất yêu cầu lưu lượng nước làm mát lớn.
• Hệ thống xử lý nước thải công nghiệp.
• Các dự án hạ tầng trọng điểm như sân bay, cảng biển.

Lắp đặt van ARV DN150

• Sử dụng mặt bích PN16 hoặc PN21 tương thích với DN150.
• Lắp theo phương thẳng đứng để quan sát ty nổi thuận tiện.
• Siết bulông đều tay, theo đường chéo, tránh cong lệch hoặc rò rỉ.
• Thử nghiệm đóng mở nhiều lần trước khi đưa vào vận hành.

Bảo trì và vận hành

• Vận hành từ từ, tránh lực đột ngột gây hư hỏng trục ren.
• Kiểm tra gioăng EPDM định kỳ, thay thế khi có dấu hiệu xuống cấp.
• Bôi trơn bạc lót và trục van để đảm bảo đóng mở mượt mà.
• Vệ sinh lớp phủ epoxy, hạn chế bụi bẩn và gỉ sét.

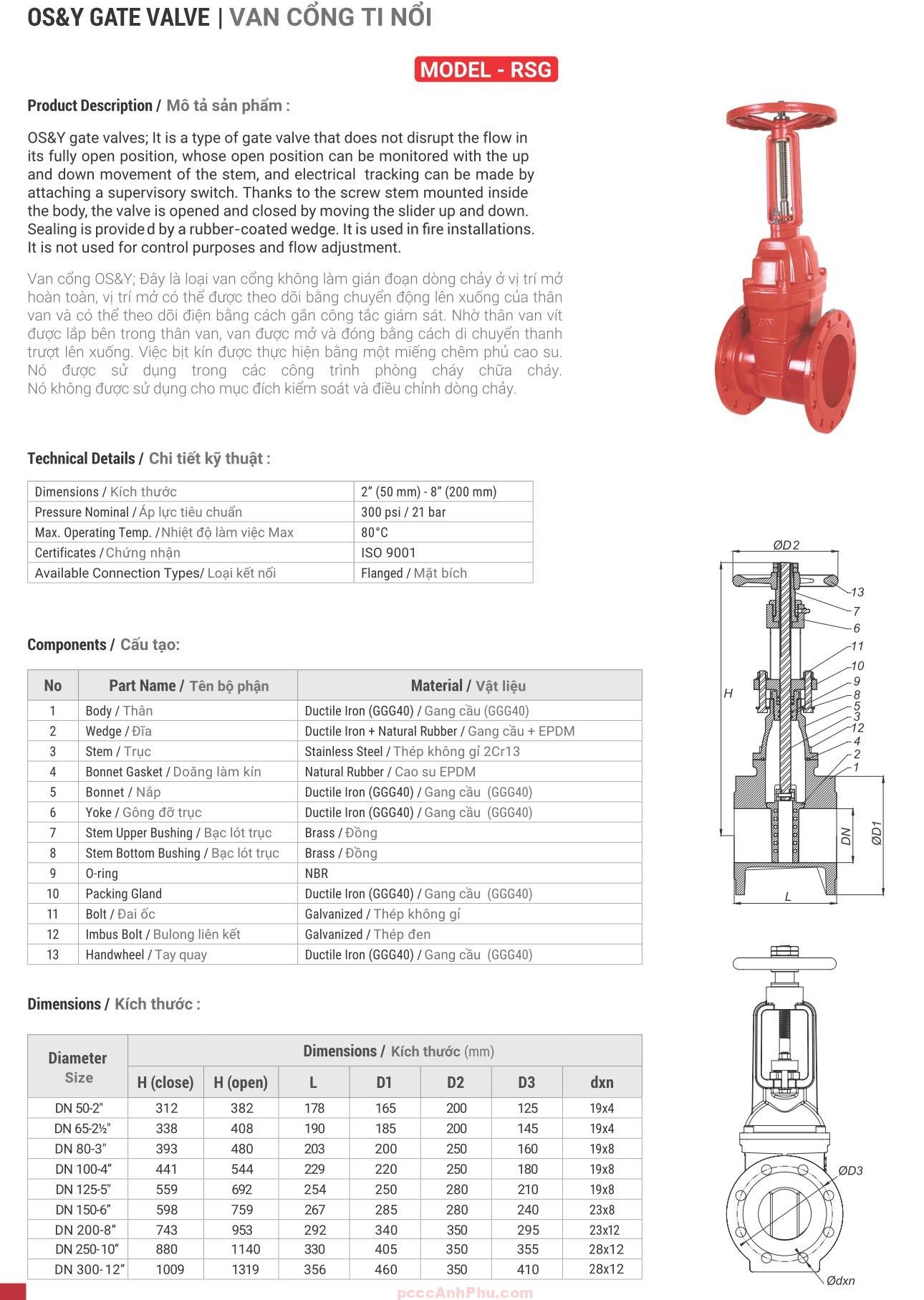

Tiêu chuẩn chất lượng

Van ARV RSG DN150 được sản xuất đạt chứng nhận ISO 9001, tuân thủ tiêu chuẩn BS và DIN quốc tế. Van chịu áp lực tối đa 21 bar, nhiệt độ làm việc 80°C, đảm bảo phù hợp cho điều kiện vận hành tại Việt Nam. Mỗi sản phẩm đều được kiểm tra nghiêm ngặt trước khi xuất xưởng.

Môi trường làm việc Nước sạch của hệ thống PCCC Thương hiệu ARV
