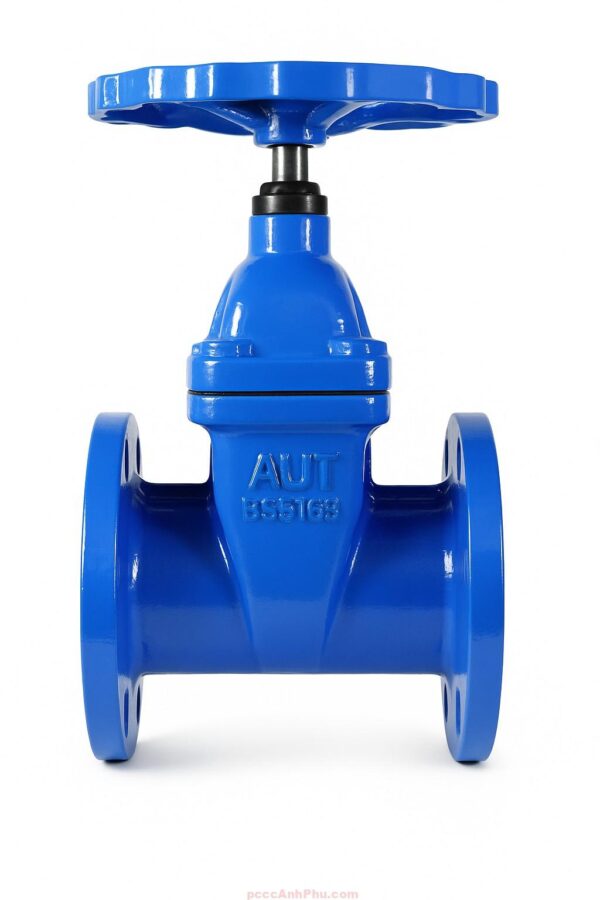

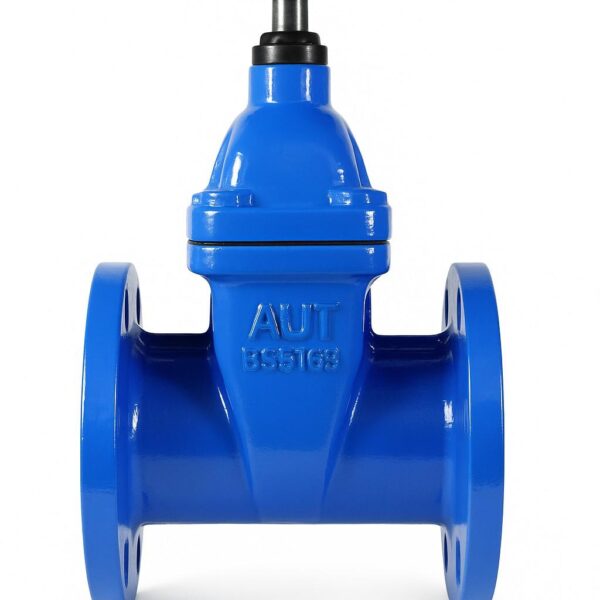

Van cổng gang AUT FIG01-DN125

Van cổng AUT FIG01-DN125

Van cổng AUT FIG01-DN125 là một trong những model quan trọng thuộc dòng van ty chìm FIG01, được thiết kế dành riêng cho các tuyến ống trung bình – lớn trong hệ thống cấp thoát nước và PCCC. Với đường kính danh nghĩa DN125, chiều dài thân khoảng 254mm và chiều cao tổng thể hơn 533mm, van đáp ứng nhu cầu kiểm soát dòng chảy ở mức cao hơn so với DN100, đồng thời vẫn giữ được sự cân bằng về chi phí và không gian lắp đặt.

Cấu tạo chi tiết

Van FIG01-DN125 có thân van bằng gang cầu EN GJS 500-7, một loại vật liệu nổi tiếng với khả năng chịu lực và chống va đập vượt trội. Phần đĩa van được phủ cao su EPDM chất lượng cao, đảm bảo khả năng kín nước tuyệt đối. Trục van sử dụng inox AISI 420/431, giúp van có thể hoạt động bền bỉ, chống ăn mòn trong nhiều môi trường khác nhau. Toàn bộ bề mặt trong và ngoài của van được phủ lớp epoxy ≥300 micron, tạo lớp bảo vệ vững chắc chống lại sự oxy hóa và ảnh hưởng của môi trường ẩm ướt.

Ty van nổi (OS&Y) là điểm đặc biệt của dòng FIG01. Với thiết kế này, người dùng có thể dễ dàng quan sát trạng thái đóng/mở của van bằng mắt thường. Đây là chi tiết rất quan trọng trong hệ thống PCCC, nơi việc kiểm soát và nhận biết nhanh tình trạng thiết bị có thể quyết định tốc độ phản ứng trong tình huống cháy nổ.

Nguyên lý hoạt động

Nguyên lý vận hành của FIG01-DN125 khá đơn giản nhưng hiệu quả. Khi tay quay được xoay ngược chiều kim đồng hồ, trục ren nâng đĩa van lên, mở toàn bộ tiết diện để dòng nước đi qua. Khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống, ép chặt lớp EPDM vào bệ, ngăn chặn dòng chảy. Nhờ thiết kế full bore, dòng nước đi qua van không bị cản trở nhiều, đảm bảo áp lực và lưu lượng ổn định cho hệ thống.

Điểm mạnh của DN125 so với DN100 nằm ở khả năng cấp lưu lượng lớn hơn, phù hợp cho những công trình có quy mô trung bình – lớn, nơi hệ thống chữa cháy cần đáp ứng nhiều điểm phun đồng thời.

Đặc điểm kỹ thuật nổi bật

– Đường kính danh nghĩa: DN125 (125mm).
– Chiều dài thân: khoảng 254mm.
– Chiều cao tổng thể: hơn 533mm.
– Đường kính mặt bích: Ø250mm, kết nối 8 lỗ bulong Ø19 theo chuẩn PN10/PN16.
– Áp suất làm việc: 10 – 16 bar.
– Vật liệu: Gang cầu EN GJS 500-7, inox AISI 420/431, EPDM.
– Lớp phủ: Epoxy ≥300 micron chống ăn mòn.
– Kiểu ty: ty chìm (OS&Y), quan sát trực tiếp trạng thái vận hành.

Các thông số này cho thấy DN125 có khả năng chịu áp lực tốt, kết nối linh hoạt với hệ thống ống thép, gang hoặc ống PCCC tiêu chuẩn, đồng thời dễ dàng lắp đặt trong nhiều điều kiện công trình.

Ứng dụng trong hệ thống PCCC

Van cổng AUT FIG01-DN125 thường được sử dụng trong tuyến ống chính hoặc các nhánh phụ lớn của hệ thống PCCC. Với kích thước DN125, lưu lượng cấp nước đủ để đảm bảo nhiều đầu phun sprinkler hoạt động đồng thời mà vẫn duy trì áp lực ổn định. Đây là model thường thấy trong các nhà xưởng công nghiệp, kho hàng lớn, trung tâm thương mại và các khu phức hợp nhiều tầng.

Trong thực tế, DN125 thường được đặt sau các trạm bơm chữa cháy, làm nhiệm vụ kiểm soát dòng nước cấp ra các nhánh khác nhau. Khi cần bảo trì hoặc cách ly một khu vực, van DN125 giúp thao tác nhanh chóng và an toàn, đảm bảo các khu vực khác vẫn duy trì hoạt động bình thường.

Ưu điểm so với các model khác

So với DN100, FIG01-DN125 cho lưu lượng lớn hơn đáng kể, thích hợp với công trình có quy mô mở rộng. Trong khi đó, so với DN150, DN125 vẫn gọn nhẹ và tiết kiệm chi phí, phù hợp cho các dự án có ngân sách trung bình nhưng vẫn đòi hỏi độ an toàn cao. Đây là kích thước được nhiều kỹ sư lựa chọn khi thiết kế hệ thống PCCC cho các khu công nghiệp vừa và nhỏ.

Một điểm cộng khác là DN125 vẫn có trọng lượng vừa phải, không đòi hỏi thiết bị nâng hạ chuyên dụng khi lắp đặt, thuận tiện hơn so với các model lớn hơn như DN200 hay DN250.

Hướng dẫn lắp đặt và bảo trì

Khi lắp đặt FIG01-DN125, cần chú ý căn chỉnh mặt bích để đảm bảo đồng tâm với đường ống. Sử dụng gioăng cao su đạt chuẩn PN10/PN16, siết bulong đều theo hình sao để tránh cong vênh. Van có thể lắp theo phương ngang hoặc đứng, nhưng khuyến khích lắp ty chìm hướng lên trên để dễ quan sát.

Trong quá trình sử dụng, nên vận hành van định kỳ để tránh tình trạng kẹt ty hoặc đĩa van. Trục ren inox cần được bôi trơn định kỳ để duy trì khả năng vận hành nhẹ nhàng. Lớp phủ epoxy cần được kiểm tra thường xuyên, nếu phát hiện bong tróc thì sơn lại để bảo vệ bề mặt. Gioăng EPDM nên được thay mới sau nhiều năm sử dụng hoặc khi có dấu hiệu lão hóa để đảm bảo độ kín tuyệt đối.

Kết luận

Van cổng AUT FIG01-DN125 là sự lựa chọn lý tưởng cho các hệ thống PCCC và cấp thoát nước quy mô trung bình đến lớn. Với thiết kế chắc chắn, vật liệu bền bỉ, khả năng chịu áp lực cao và độ kín tuyệt đối, DN125 mang lại sự an toàn và hiệu quả vận hành lâu dài. Đây là model cân bằng hoàn hảo giữa hiệu suất, chi phí và độ linh hoạt, được nhiều chủ đầu tư và nhà thầu cơ điện tin dùng trong các dự án hiện nay.
