Van cổng gang AUT FIG01-DN65

Van cổng AUT FIG01-DN65

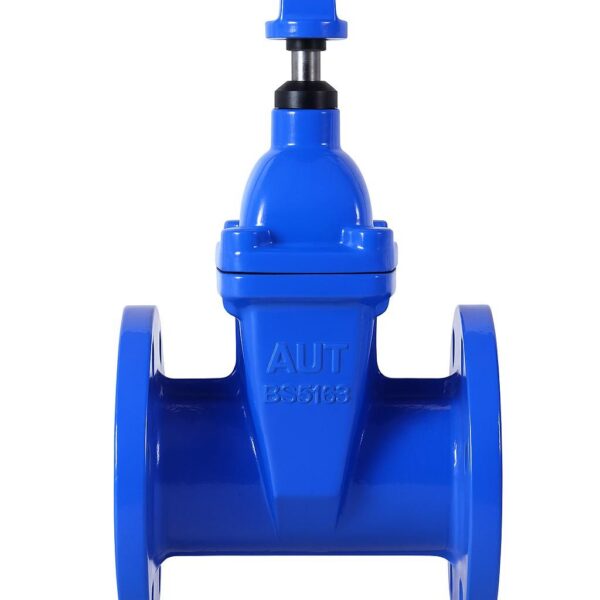

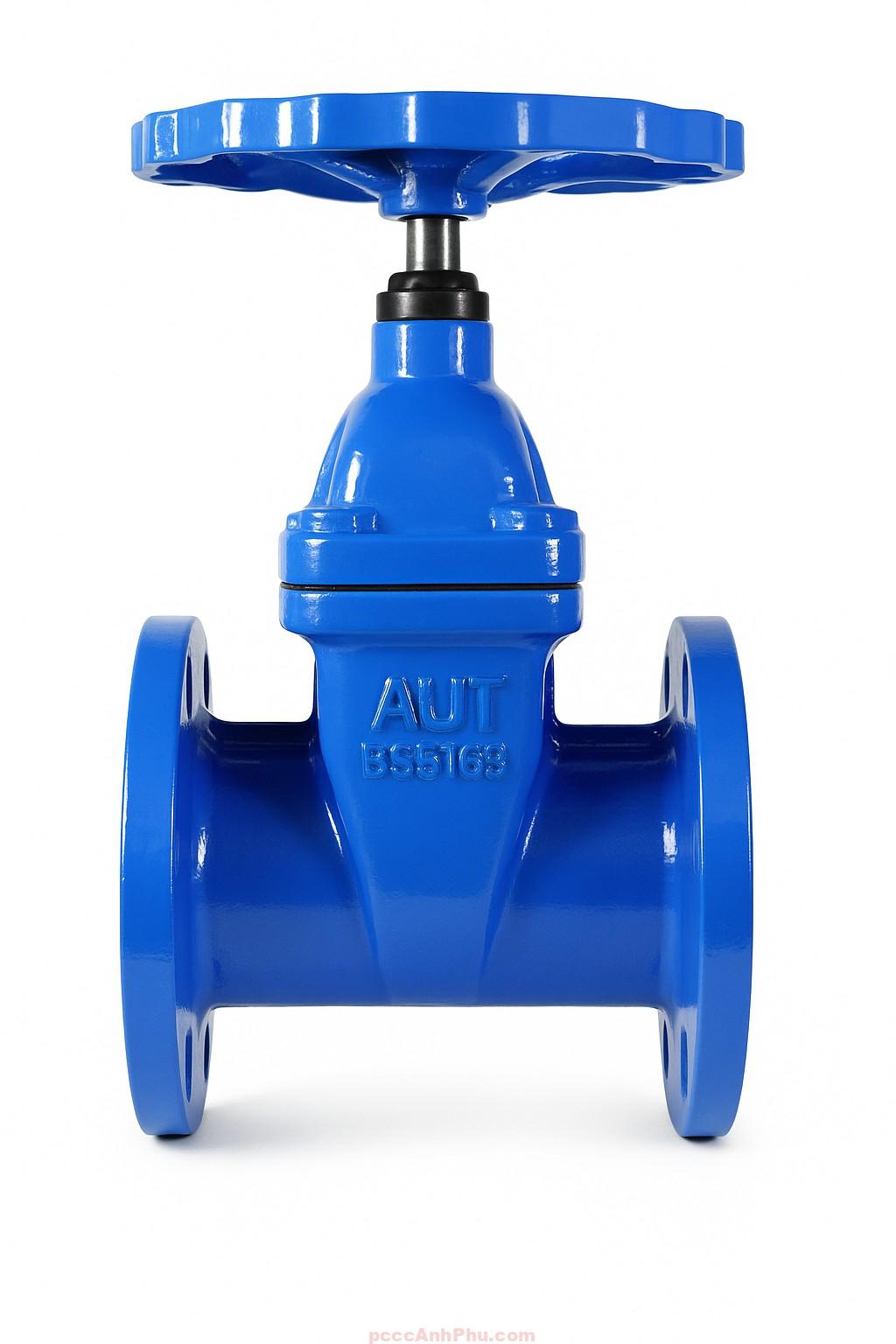

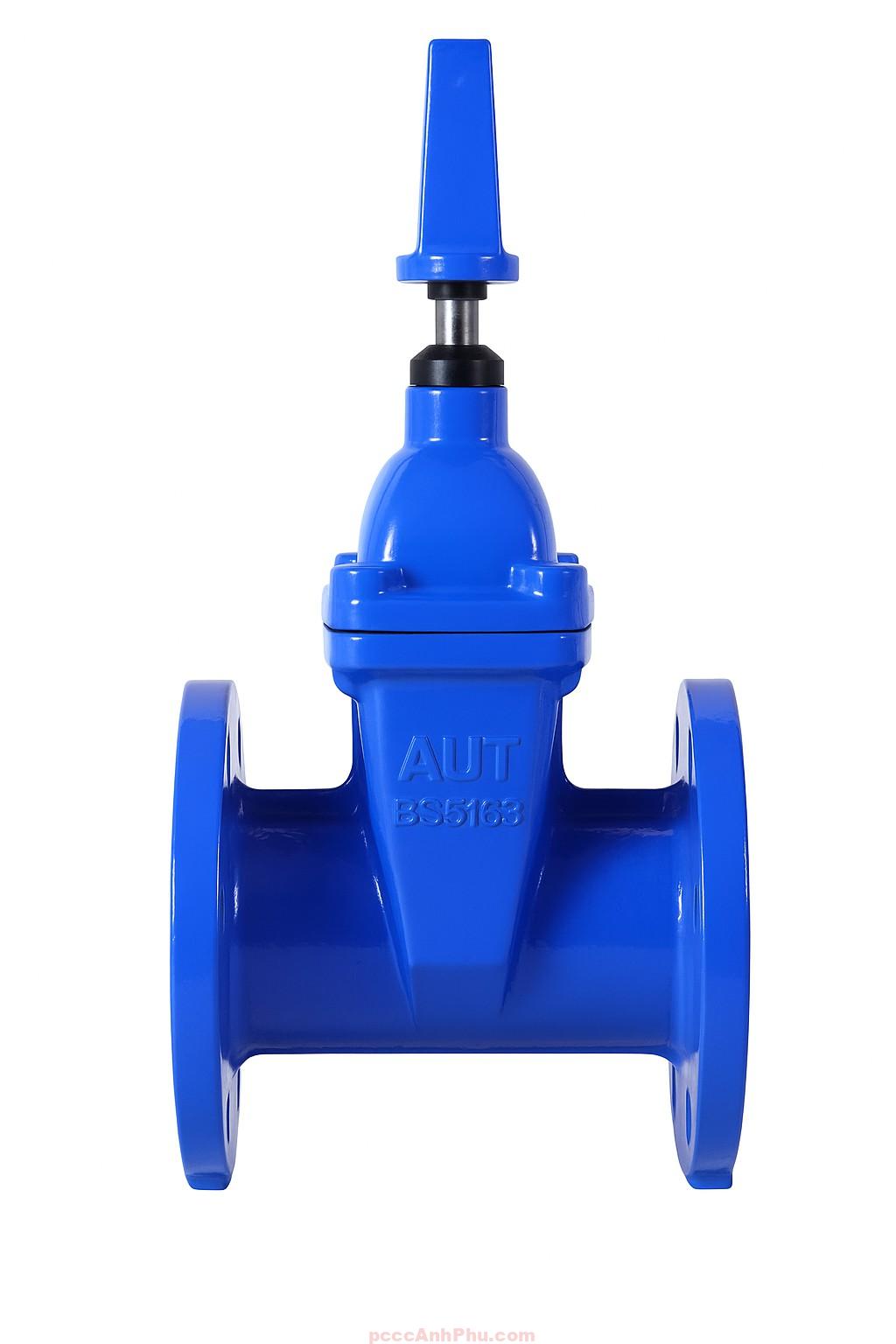

Van cổng AUT FIG01-DN65 là model thuộc phân khúc nhỏ – trung trong dòng FIG01, có đường kính danh nghĩa DN65, chiều dài thân khoảng 190mm và chiều cao tổng thể gần 400mm. Đây là loại van ty chìm (OS&Y Gate Valve), phù hợp cho cả hệ thống cấp nước sinh hoạt, công nghiệp nhẹ và đặc biệt là các nhánh phụ trong hệ thống phòng cháy chữa cháy (PCCC). Với kích thước nhỉnh hơn so với DN50, FIG01-DN65 mang lại lưu lượng lớn hơn và phạm vi ứng dụng đa dạng hơn.

Cấu tạo và nguyên lý hoạt động

FIG01-DN65 có cấu tạo cơ bản từ gang cầu EN GJS 500-7, đĩa van phủ cao su EPDM và ty van bằng inox AISI 420/431. Lớp phủ epoxy ≥300 micron giúp bảo vệ thân van trước sự ăn mòn từ nước và môi trường ngoài trời. Thiết kế ty chìm (OS&Y) hỗ trợ nhận biết trạng thái đóng/mở dễ dàng, giúp kiểm tra hệ thống PCCC nhanh chóng và trực quan.

Khi xoay tay quay ngược chiều kim đồng hồ, trục ren inox nâng đĩa van lên, mở toàn bộ tiết diện cho dòng chảy đi qua mà không gây tổn thất áp suất đáng kể. Khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống, ép chặt gioăng EPDM vào bệ, tạo nên độ kín hoàn toàn. Cơ chế này cho phép FIG01-DN65 vận hành ổn định, dễ kiểm soát và duy trì độ tin cậy trong nhiều năm sử dụng.

Đặc điểm kỹ thuật nổi bật

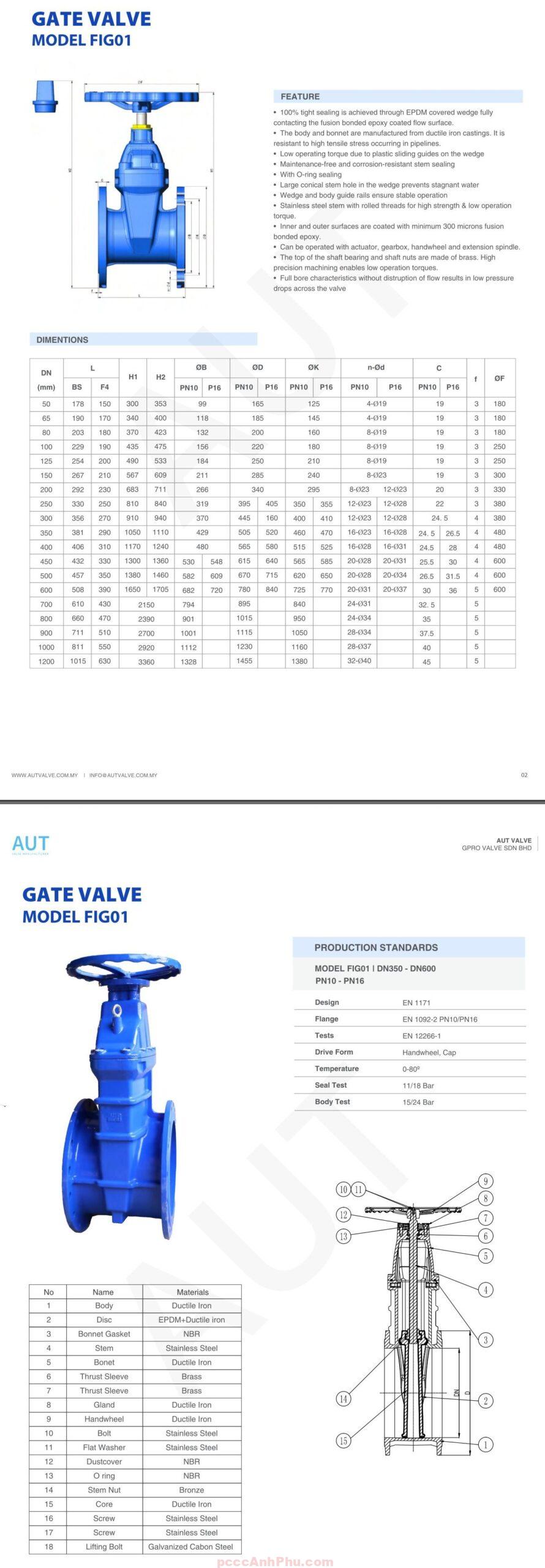

Với kích thước DN65, FIG01-DN65 có đường kính mặt bích tiêu chuẩn Ø185mm, kết nối 4 lỗ bulong Ø19 theo chuẩn PN10/PN16. Kích thước này cho phép van kết nối dễ dàng với đường ống gang, thép hoặc ống PCCC tiêu chuẩn. Trọng lượng van vừa phải, dễ vận chuyển và lắp đặt mà không cần thiết bị chuyên dụng.

Khả năng chịu áp lực làm việc từ 10 – 16 bar đảm bảo an toàn trong các hệ thống PCCC tòa nhà, kho xưởng và trung tâm thương mại. Ngoài ra, FIG01-DN65 còn được đánh giá cao ở khả năng vận hành nhẹ nhàng nhờ thiết kế trục ren chính xác, giảm ma sát khi đóng mở.

Ứng dụng trong hệ thống PCCC

Trong hệ thống chữa cháy, FIG01-DN65 thường được sử dụng tại các nhánh phụ dẫn đến sprinkler hoặc vòi chữa cháy vách tường. Lưu lượng nước qua DN65 lớn hơn so với DN50, đủ để cấp cho nhiều điểm chữa cháy cùng lúc mà vẫn duy trì áp lực ổn định. Đây là model phổ biến tại các nhà kho quy mô vừa, khu dân cư nhiều tầng và các xưởng sản xuất nhỏ.

Điểm mạnh của DN65 trong hệ PCCC là khả năng vừa đảm bảo lưu lượng nước dồi dào, vừa có kích thước gọn gàng. Nhờ đó, van có thể lắp đặt ở hành lang, trục kỹ thuật hoặc tầng hầm mà không chiếm nhiều diện tích.

Ưu điểm so với các model khác

So với DN50, FIG01-DN65 có lưu lượng lớn hơn khoảng 30 – 40%, cho phép cấp nước nhanh và ổn định hơn. So với DN80, DN65 vẫn gọn nhẹ và tiết kiệm chi phí đầu tư, nhưng vẫn đáp ứng tốt cho hệ thống có quy mô trung bình. Đây là điểm cân bằng hoàn hảo giữa chi phí, hiệu quả và khả năng ứng dụng thực tế.

Hướng dẫn lắp đặt và bảo trì

Khi lắp đặt FIG01-DN65, cần căn chỉnh chính xác giữa mặt bích van và đường ống, sử dụng gioăng cao su đúng tiêu chuẩn để đảm bảo độ kín. Bulong siết cần được phân bổ lực đều, theo hình sao để tránh biến dạng bích. Van có thể lắp theo phương ngang hoặc dọc, nhưng luôn nên đặt ty chìm hướng lên để tiện vận hành và quan sát.

Trong quá trình vận hành, không nên vặn tay quay quá chặt để tránh làm hỏng lớp EPDM. Định kỳ cần bôi trơn trục ren, kiểm tra lớp phủ epoxy và gioăng để đảm bảo van luôn trong trạng thái sẵn sàng. Với môi trường ngoài trời, nên sơn thêm lớp bảo vệ bên ngoài tay quay để tăng độ bền trước tác động của nắng mưa.

Kết luận

Van cổng AUT FIG01-DN65 là lựa chọn tối ưu cho các hệ thống cấp thoát nước và PCCC quy mô trung bình. Với thiết kế chắc chắn, độ kín tuyệt đối, vận hành mượt mà và khả năng chịu áp lực cao, model này đáp ứng hoàn hảo yêu cầu an toàn, hiệu quả và chi phí hợp lý. Đây là sản phẩm được nhiều nhà thầu cơ điện và chủ đầu tư tin dùng trong các dự án xây dựng hiện nay.
