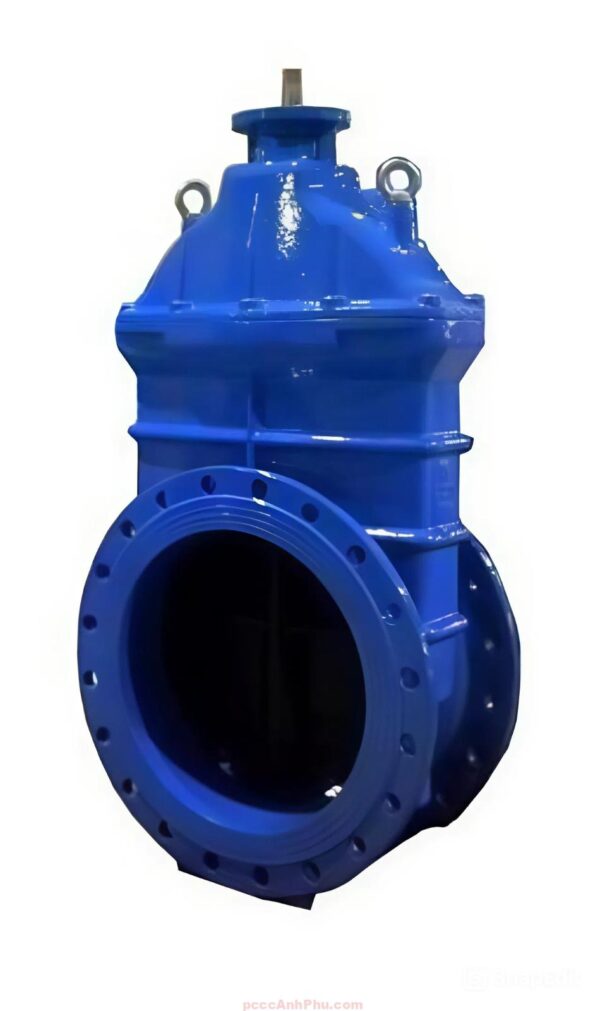

Van cổng gang AUTA 1100L-DN1000

Giới thiệu sản phẩm van cổng ty chìm AUTA 1100L DN1000

Van cổng ty chìm AUTA 1100L DN1000 là model lớn nhất trong dòng Big Size (DN350–DN1000) của hãng AUTA – Malaysia. Với kích thước khổng lồ DN1000 (40 inch), đây là thiết bị đặc biệt, được chế tạo cho những công trình hạ tầng quốc gia, hệ thống cấp nước siêu đô thị, khu công nghiệp liên hợp và các dự án phòng cháy chữa cháy (PCCC) có quy mô cực lớn. DN1000 đảm nhận vai trò tuyến ống chính, nơi cần lưu lượng khổng lồ và áp lực ổn định để duy trì hoạt động liên tục của toàn bộ hệ thống.

So với DN800, DN1000 mang lại tiết diện dòng chảy vượt trội, đủ khả năng cấp nước cho cả một khu đô thị hoặc một nhà máy công nghiệp nặng với hàng nghìn công nhân. Đây là model dành cho những dự án có yêu cầu đặc biệt cao, khi tất cả các kích thước nhỏ hơn đều không đủ công suất vận hành.

Thông số cơ bản của DN1000 theo datasheet:

• Chiều dài Face to face: 850 mm
• Đường kính bích ngoài D: 1230 mm
• Khoảng cách lỗ bu lông K: 1160 mm
• Số lỗ bu lông: 28 lỗ, đường kính Ø37/Ø41
• Áp suất làm việc: PN10/PN16
• Nhiệt độ làm việc: 0–80°C

Cấu tạo chi tiết

DN1000 được sản xuất với yêu cầu kỹ thuật cực kỳ nghiêm ngặt để đảm bảo hiệu suất và độ bền trong vận hành:

• Thân và nắp van: làm từ gang cầu GGG50, có khả năng chịu tải trọng khổng lồ, chống nứt vỡ và biến dạng. Toàn bộ bề mặt trong ngoài phủ epoxy tĩnh điện 250 micron, chống ăn mòn hiệu quả trong môi trường nước sạch, nước thải và thậm chí cả nước lợ.
• Đĩa van: lõi gang chắc chắn, phủ cao su EPDM cao cấp, tạo độ kín tuyệt đối và duy trì độ đàn hồi bền bỉ trong nhiều năm.
• Trục van: làm bằng thép không gỉ SS420, có độ cứng cao, chịu được áp lực cực lớn từ dòng nước DN1000.
• Vòng đệm: cao su NBR, hỗ trợ khả năng kín nước, dễ bảo dưỡng và thay thế.
• Bu lông và long đen: làm bằng thép không gỉ SS304, giữ cho cấu trúc van chắc chắn, không bị gỉ sét theo thời gian.
• Gearbox điều khiển: với kích thước khổng lồ như DN1000, bắt buộc sử dụng gearbox để vận hành, đảm bảo an toàn và giảm tối đa lực thao tác.

Nhờ cấu tạo này, DN1000 vừa mạnh mẽ vừa bền bỉ, đáp ứng yêu cầu vận hành liên tục trong nhiều năm mà không cần thay thế thường xuyên.

Nguyên lý hoạt động

Van DN1000 vận hành theo cơ chế đóng mở hoàn toàn. Khi gearbox được xoay, trục van di chuyển tịnh tiến, nâng hoặc hạ đĩa van. Ở trạng thái đóng, đĩa van ép chặt vào vòng đệm, chặn dòng chảy tuyệt đối. Khi mở, đĩa van được nâng lên toàn phần, giải phóng tiết diện cực đại, cho phép lưu lượng khổng lồ đi qua mà không gây tổn thất áp lực.

Với kích thước DN1000, van có thể cấp nước cho hàng loạt khu vực cùng lúc, bảo đảm toàn bộ hệ thống hoạt động đồng bộ. Trong hệ thống PCCC, DN1000 có thể cấp nước cho nhiều block tòa nhà, nhiều phân xưởng công nghiệp hoặc cả một khu đô thị. Đây là lý do DN1000 được coi là “trái tim” của hệ thống PCCC ở quy mô siêu lớn.

Lưu ý: DN1000 không được dùng để điều tiết lưu lượng. Van chỉ thích hợp cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn, nhằm bảo đảm tuổi thọ và độ bền của đĩa van cũng như vòng đệm.

Ưu điểm và ứng dụng trong PCCC

DN1000 mang đến những ưu điểm đặc biệt nổi bật:

• Lưu lượng khổng lồ: đủ để cấp nước cho hệ thống PCCC quy mô đô thị hoặc khu công nghiệp liên hợp.
• Kín tuyệt đối: nhờ đĩa van phủ EPDM và vòng đệm NBR, duy trì áp lực ổn định.
• Bền bỉ và an toàn: thân gang cầu GGG50, trục SS420, bu lông SS304, lớp phủ epoxy chống ăn mòn.
• Vận hành linh hoạt: bắt buộc kết hợp với gearbox, cho phép đóng mở nhẹ nhàng và an toàn hơn.
• Ứng dụng đa dạng: ngoài PCCC, DN1000 còn được sử dụng trong hệ thống cấp nước sạch đô thị, công trình thủy lợi, nhà máy điện, lọc hóa dầu và các hạ tầng trọng điểm quốc gia.

Trong hệ thống PCCC, DN1000 thường được lắp đặt ở tuyến ống chính dẫn từ bơm công suất cực lớn hoặc bể chứa dung tích hàng chục nghìn mét khối. Khi có sự cố hỏa hoạn, van DN1000 giúp cung cấp nước tức thì với lưu lượng khổng lồ, duy trì áp lực ổn định cho hàng trăm điểm xả cùng lúc. Đây là giải pháp duy nhất cho những dự án yêu cầu an toàn tối đa.

Lắp đặt, vận hành và lựa chọn kích thước

Khi lắp đặt DN1000, cần tuân thủ nghiêm ngặt các yêu cầu kỹ thuật:

• Bề mặt ống và mặt bích phải được làm sạch tuyệt đối trước khi lắp đặt.
• Lắp đặt van theo phương thẳng đứng để đảm bảo trục vận hành ổn định.
• Sử dụng bu lông Ø37/Ø41, 28 lỗ, siết đều và cân đối để tránh lệch trục.
• Bắt buộc dùng gearbox hoặc hệ thống motorized actuator cho vận hành an toàn.

Trong quá trình sử dụng, DN1000 chỉ nên đóng hoặc mở hoàn toàn. Người quản lý cần kiểm tra định kỳ lớp phủ epoxy, vòng đệm NBR, trục SS420 và tiến hành thử áp lực hệ thống PCCC để bảo đảm van luôn trong trạng thái sẵn sàng.

Về lựa chọn kích thước, DN1000 là model dành cho công trình cực lớn, khi tất cả các model nhỏ hơn như DN800 hoặc DN700 không còn đáp ứng được. Đây là giải pháp tối đa, thường được sử dụng trong dự án đặc thù hoặc hạ tầng quốc gia, nơi yêu cầu công suất và độ an toàn cao nhất.

Kết luận: Van cổng ty chìm AUTA 1100L DN1000 là sản phẩm lớn nhất và mạnh mẽ nhất trong dòng AUTA 1100L. Với khả năng cung cấp lưu lượng khổng lồ, cấu tạo bền bỉ và độ kín tuyệt đối, DN1000 trở thành lựa chọn duy nhất cho các công trình hạ tầng quốc gia, khu công nghiệp liên hợp và hệ thống PCCC quy mô cực lớn. Đây là giải pháp tối ưu, mang lại sự an toàn và hiệu quả vận hành lâu dài.
