Van cổng gang AUTA 1210H-DN250

Giới thiệu sản phẩm van cổng ty nổi AUTA 1210H DN250

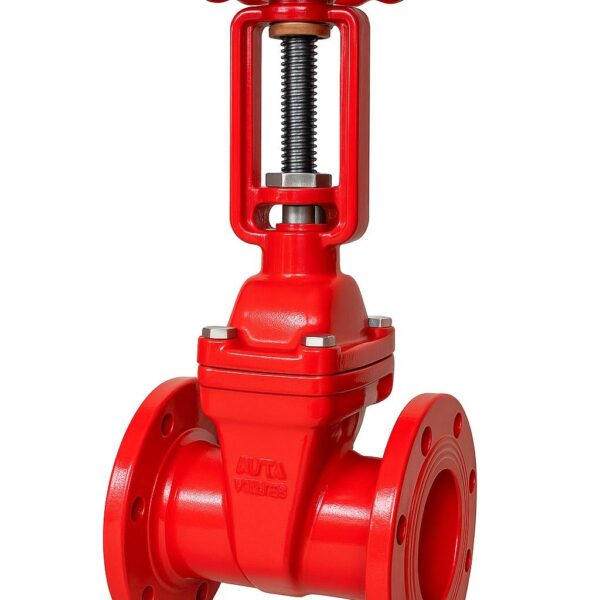

Van cổng ty nổi AUTA 1210H DN250 (Rising Stem Resilient Seated Gate Valve – OS&Y) là sản phẩm do AUTA – Malaysia sản xuất, được thiết kế dành cho các hệ thống cấp nước và phòng cháy chữa cháy (PCCC) quy mô lớn. Với đường kính danh nghĩa DN250 (10 inch), đây là model quan trọng trong các tuyến ống chính, nơi yêu cầu lưu lượng cực lớn để cấp cho nhiều nhánh phụ hoặc nhiều khu vực sử dụng đồng thời.

Điểm đặc trưng của dòng OS&Y là cơ chế ty nổi, cho phép quan sát trạng thái đóng/mở bằng mắt thường. Khi ty van nhô ra ngoài, van đang mở; khi ty hạ xuống, van đã đóng hoàn toàn. Đây là ưu điểm quan trọng trong hệ thống PCCC, khi cần kiểm tra nhanh tình trạng van mà không phải dựa vào đồng hồ hay cảm biến phụ trợ.

Thông số cơ bản của AUTA 1210H DN250 theo datasheet:

• Chiều dài Face to face: 330 mm
• Đường kính bích ngoài D: 405 mm
• Khoảng cách lỗ bu lông K: 355 mm
• Số lỗ bu lông: 12 lỗ, đường kính Ø28
• Áp suất làm việc: PN10/PN16/PN25
• Nhiệt độ làm việc: 0–80°C

Cấu tạo chi tiết

DN250 được chế tạo với vật liệu cao cấp, bảo đảm vận hành ổn định và độ bền vượt trội:

• Thân và nắp van: gang cầu GGG50, khả năng chịu áp lực cao, phủ epoxy 250 micron chống ăn mòn.
• Đĩa van: lõi gang phủ cao su EPDM, bảo đảm kín nước tuyệt đối, chống rò rỉ.
• Trục van: thép không gỉ SS420, độ cứng cao, chống mài mòn và oxy hóa.
• Gioăng: cao su NBR, duy trì khả năng kín nước lâu dài.
• Đai ốc trục: bằng đồng thau, giảm ma sát, tăng tuổi thọ vận hành.
• Tay quay: gang cầu, chắc chắn, dễ vận hành.
• Nắp bụi: cao su NBR, ngăn bụi bẩn và ẩm ướt xâm nhập vào trục.

Cấu tạo này giúp DN250 đáp ứng yêu cầu khắt khe của hệ thống PCCC và các tuyến cấp nước lớn, nơi độ an toàn và độ bền là yếu tố tiên quyết.

Nguyên lý hoạt động

DN250 vận hành theo cơ chế ty nổi. Khi người vận hành xoay tay quay, trục van di chuyển tịnh tiến để nâng hoặc hạ đĩa van. Khi trục nhô cao, đĩa van rời khỏi vòng đệm, cho phép dòng nước lưu thông toàn phần. Khi trục hạ xuống, đĩa ép chặt vào gioăng, chặn dòng chảy hoàn toàn.

Ưu điểm của cơ chế này là sự trực quan: nhân viên kỹ thuật chỉ cần quan sát ty van là biết tình trạng đóng/mở. Trong hệ thống PCCC, đặc điểm này tiết kiệm thời gian, giảm thiểu rủi ro và bảo đảm hệ thống luôn trong tình trạng sẵn sàng.

Với đường kính DN250, lưu lượng qua van đủ lớn để cấp cho nhiều tầng của một tòa nhà hoặc nhiều phân khu của nhà xưởng công nghiệp, bảo đảm hệ thống chữa cháy hoạt động đồng bộ.

Ưu điểm và ứng dụng trong PCCC

DN250 mang lại nhiều ưu điểm nổi bật:

• Quan sát trực tiếp: cơ chế ty nổi OS&Y hiển thị rõ ràng trạng thái van.
• Kín tuyệt đối: nhờ đĩa van EPDM và gioăng NBR.
• Bền bỉ: cấu tạo từ gang GGG50, trục SS420, bu lông SS304.
• Dễ thao tác: tay quay thiết kế tối ưu, lực vận hành vừa phải.
• Ứng dụng rộng rãi: PCCC, cấp nước sạch, hệ thống xử lý nước thải.

Trong hệ thống PCCC, DN250 thường được bố trí ở tuyến ống chính kết nối trực tiếp với bơm, phân phối nước cho nhiều nhánh nhỏ. Đây là kích thước đảm bảo lưu lượng đủ lớn nhưng vẫn cân đối chi phí đầu tư và không chiếm diện tích quá nhiều trong không gian kỹ thuật.

Ngoài ra, DN250 còn được sử dụng trong các nhà máy sản xuất, khu công nghiệp, hoặc hệ thống cấp nước đô thị, nơi cần lưu lượng lớn và độ bền cao.

Lắp đặt, vận hành và lựa chọn kích thước

Khi lắp đặt DN250, cần chú ý các yêu cầu sau:

• Vệ sinh sạch sẽ đường ống và mặt bích trước khi lắp đặt.
• Lắp đặt theo phương thẳng đứng để trục vận hành ổn định.
• Dùng bu lông Ø28, 12 lỗ, siết đều tay và cân đối.
• Không để van ở trạng thái nửa mở để tránh mài mòn đĩa và gioăng.

Trong quá trình vận hành, DN250 cần được kiểm tra định kỳ lớp phủ epoxy, gioăng NBR và trục SS420. Thử áp lực hệ thống PCCC thường xuyên để bảo đảm van luôn trong trạng thái sẵn sàng hoạt động.

Về lựa chọn kích thước, DN250 phù hợp khi DN200 không còn đáp ứng đủ lưu lượng, nhưng DN300 có thể dư tải và làm tăng chi phí. Đây là model cân bằng giữa hiệu suất, độ an toàn và chi phí đầu tư.

Kết luận: Van cổng ty nổi AUTA 1210H DN250 là sản phẩm mạnh mẽ, bền bỉ và an toàn, phù hợp với hệ thống PCCC và cấp nước quy mô lớn. Với cơ chế ty nổi trực quan, vật liệu chất lượng cao và khả năng vận hành ổn định, DN250 trở thành lựa chọn đáng tin cậy cho các dự án hạ tầng quan trọng.
