Van cổng gang AUTA 1210H-DN600

Giới thiệu sản phẩm van cổng ty nổi AUTA 1210H DN600

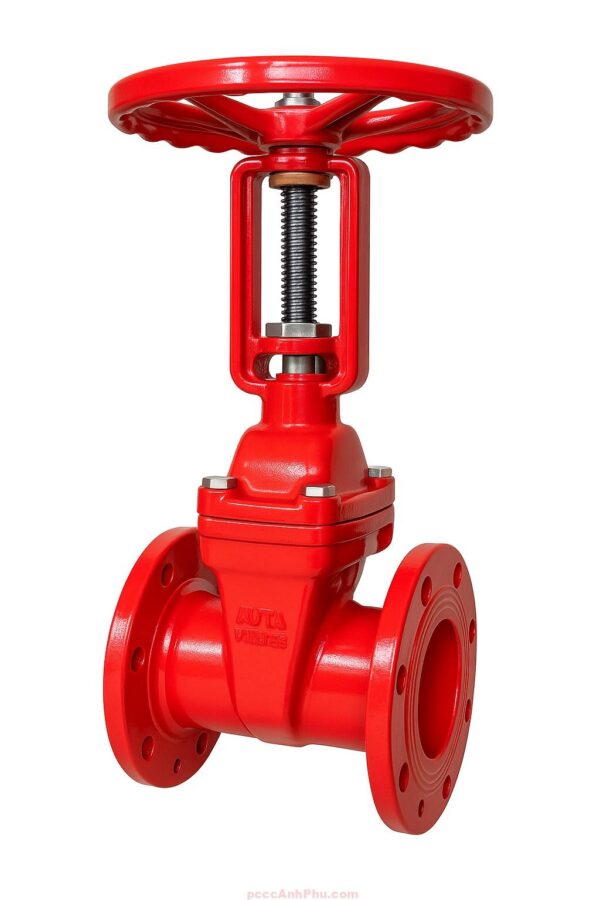

Van cổng ty nổi AUTA 1210H DN600 (Rising Stem Resilient Seated Gate Valve – OS&Y) là model lớn nhất trong dòng sản phẩm AUTA – Malaysia, chuyên sử dụng trong hệ thống cấp nước và phòng cháy chữa cháy (PCCC) quy mô đặc biệt lớn. Với đường kính danh nghĩa DN600 (24 inch), sản phẩm này cung cấp lưu lượng cực lớn, đáp ứng nhu cầu cho các tuyến ống chính của khu công nghiệp, khu chế xuất, nhà máy điện, hệ thống hạ tầng đô thị hoặc các công trình trọng điểm quốc gia.

Điểm đặc biệt của dòng OS&Y là cơ chế ty nổi. Khi vận hành, trục van di chuyển tịnh tiến và nhô ra ngoài, giúp quan sát trực tiếp trạng thái đóng/mở bằng mắt thường. Đây là ưu điểm nổi bật trong PCCC, bởi chỉ với một thao tác quan sát, nhân viên kỹ thuật có thể xác định ngay tình trạng van, tiết kiệm thời gian quý báu trong tình huống khẩn cấp.

Thông số cơ bản của AUTA 1210H DN600 theo datasheet:

• Chiều dài Face to face: 508 mm
• Đường kính bích ngoài D: 840 mm
• Khoảng cách lỗ bu lông K: 770 mm
• Số lỗ bu lông: 20 lỗ, đường kính Ø41
• Áp suất làm việc: PN10/PN16/PN25
• Nhiệt độ làm việc: 0–80°C

Cấu tạo chi tiết

DN600 được chế tạo bằng công nghệ đúc hiện đại, sử dụng vật liệu cao cấp để bảo đảm khả năng vận hành ổn định trong thời gian dài:

• Thân và nắp van: gang cầu GGG50, độ bền cơ học cao, phủ epoxy 250 micron chống ăn mòn.
• Đĩa van: lõi gang phủ cao su EPDM, bảo đảm kín nước tuyệt đối, chống rò rỉ.
• Trục van: thép không gỉ SS420, chịu lực cực lớn, chống mài mòn và oxy hóa.
• Gioăng: cao su NBR, tăng cường độ kín ở các mối ghép.
• Đai ốc trục: đồng thau, giảm ma sát, hỗ trợ vận hành nhẹ nhàng.
• Tay quay: gang cầu, kích thước lớn, dễ dàng thao tác bằng tay.
• Nắp bụi: cao su NBR, bảo vệ trục khỏi bụi bẩn và hơi ẩm.

Với cấu tạo này, DN600 không chỉ bền bỉ mà còn có khả năng đáp ứng các yêu cầu khắt khe của hệ thống cấp nước và PCCC tại các công trình trọng điểm.

Nguyên lý hoạt động

Van DN600 hoạt động theo cơ chế ty nổi. Khi xoay tay quay, trục van di chuyển tịnh tiến để nâng hoặc hạ đĩa van. Khi trục nhô cao, đĩa tách khỏi vòng đệm, cho phép dòng nước lưu thông toàn phần. Khi trục hạ xuống, đĩa ép chặt vào gioăng, ngăn nước tuyệt đối.

Cơ chế này giúp trạng thái van được quan sát trực tiếp. Trong hệ thống PCCC, đây là yếu tố quan trọng, bởi việc xác định nhanh tình trạng đóng/mở có thể rút ngắn thời gian phản ứng, tăng khả năng kiểm soát hỏa hoạn. Với DN600, lưu lượng cực lớn cho phép cấp nước đồng thời cho nhiều khu vực rộng lớn.

Ưu điểm và ứng dụng trong PCCC

DN600 sở hữu nhiều ưu điểm vượt trội:

• Trực quan: cơ chế ty nổi OS&Y hiển thị rõ trạng thái vận hành.
• Kín tuyệt đối: nhờ đĩa EPDM và gioăng NBR chất lượng cao.
• Bền bỉ: cấu tạo từ gang GGG50, trục SS420, bu lông SS304 chống gỉ.
• Dễ vận hành: tay quay lớn, thao tác đơn giản.
• Ứng dụng đa dạng: PCCC, cấp nước đô thị, hệ thống xử lý nước thải, nhà máy công nghiệp.

Trong PCCC, DN600 thường được bố trí tại tuyến ống chính kết nối trực tiếp với bơm công suất đặc biệt lớn, cung cấp lưu lượng nước đủ cho toàn bộ nhà máy, khu công nghiệp hoặc tòa nhà cao tầng. Đây là kích thước đảm bảo áp lực ổn định cho hệ thống sprinkler, họng nước và trụ cứu hỏa hoạt động đồng bộ.

Ngoài ra, DN600 còn được ứng dụng trong hệ thống cấp nước sạch đô thị, nhà máy điện, khu công nghiệp quy mô đặc biệt lớn, hoặc các dự án hạ tầng trọng điểm yêu cầu lưu lượng nước khổng lồ và độ bền tuyệt đối.

Lắp đặt, vận hành và lựa chọn kích thước

Khi lắp đặt DN600, cần chú ý:

• Làm sạch bề mặt mặt bích và đường ống trước khi lắp đặt.
• Lắp đặt van theo phương thẳng đứng để trục vận hành ổn định.
• Sử dụng bu lông Ø41, 20 lỗ, siết đều tay và cân đối.
• Không để van ở trạng thái nửa mở để tránh mài mòn đĩa và gioăng.

Trong vận hành, DN600 cần được kiểm tra định kỳ lớp phủ epoxy, gioăng NBR và trục SS420. Việc thử áp lực toàn bộ hệ thống PCCC là bắt buộc để đảm bảo van luôn hoạt động hiệu quả trong tình huống khẩn cấp.

Về lựa chọn kích thước, DN600 là giải pháp khi DN500 không còn đủ công suất. Đây là model mạnh mẽ nhất trong series, thường được lựa chọn cho những dự án đặc biệt lớn, nơi hiệu suất và an toàn được đặt lên hàng đầu.

Kết luận: Van cổng ty nổi AUTA 1210H DN600 là sản phẩm cao cấp, bền bỉ và an toàn, phù hợp cho hệ thống PCCC và cấp nước quy mô cực lớn. Với cơ chế ty nổi trực quan, vật liệu chất lượng cao và khả năng vận hành ổn định, DN600 trở thành lựa chọn tối ưu cho các công trình hạ tầng quan trọng và dự án công nghiệp quy mô quốc gia.
