Van cổng gang Rinco 073DIN DN125

Giới thiệu

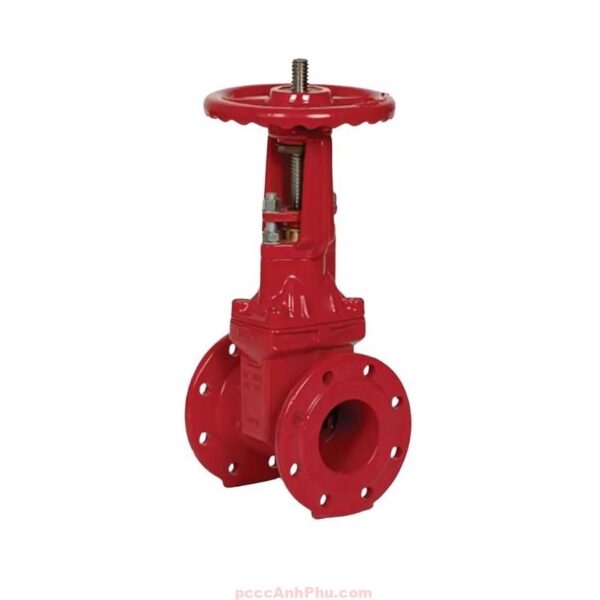

Van cổng gang dẻo Rinco FIG 073DIN DN125 là loại van cổng ty nổi OS&Y, có đường kính danh nghĩa 125 mm (5 inch), áp lực làm việc PN16, sản xuất theo tiêu chuẩn DIN và BS EN. Đây là model thường được sử dụng ở các tuyến ống chính trong nhà máy, khu công nghiệp và hệ thống PCCC của tòa nhà lớn. Thiết kế ty nổi giúp quan sát trạng thái vận hành dễ dàng, đảm bảo sự an toàn và khả năng kiểm soát tức thì trong tình huống khẩn cấp.

DN125 là bước mở rộng từ DN100, mang lại lưu lượng lớn hơn, đáp ứng nhu cầu cấp nước cho các khu vực tiêu thụ nhiều. Vật liệu chính là gang dẻo phủ epoxy, kết hợp trục inox và các chi tiết bằng đồng rèn, đảm bảo khả năng chống ăn mòn, độ bền cơ học và tuổi thọ dài hạn. Đây là lựa chọn lý tưởng cho những công trình yêu cầu vận hành liên tục, an toàn và hiệu quả.

Cấu tạo

Kích thước cơ bản DN125: chiều dài L = 254 mm, chiều cao đóng H = 546 mm, chiều cao mở H1 = 706 mm, đường kính bích K = 210 mm. Cấu tạo chi tiết gồm:

• Thân – nắp van: gang dẻo phủ epoxy, chịu áp lực PN16, chống oxy hóa trong môi trường ẩm ướt.
• Ty van: inox chống gỉ, cứng chắc, vận hành ổn định.
• Đĩa van: bọc cao su, đảm bảo độ kín khít và chống rò rỉ hiệu quả.
• O-ring và gioăng: cao su chất lượng cao, tăng cường độ kín ở các điểm tiếp xúc.
• Đai ốc, vòng đệm: đồng rèn, chịu lực, tăng độ bền cơ học.
• Tay quay: thép đúc phủ sơn, chắc chắn, thao tác đơn giản.

Sự kết hợp đồng bộ giữa gang dẻo, inox, cao su và đồng rèn giúp DN125 duy trì độ bền cao, đáp ứng yêu cầu khắt khe trong các công trình hạ tầng và PCCC.

Nguyên lý hoạt động

DN125 FIG 073DIN hoạt động theo nguyên lý ty nổi OS&Y. Khi xoay tay quay ngược chiều kim đồng hồ, trục inox nâng đĩa van lên, mở tiết diện 125 mm, cho dòng nước chảy qua mạnh mẽ. Khi xoay theo chiều kim đồng hồ, trục hạ xuống, ép gioăng cao su vào bề mặt kín, ngăn dòng chảy hoàn toàn. Ty van nổi ra ngoài, giúp người vận hành nhận biết trực quan trạng thái mở/đóng.

Với lưu lượng lớn hơn DN100, DN125 đảm bảo cung cấp nước cho nhiều nhánh phụ hoặc các khu vực tiêu thụ lớn. Nhờ áp lực làm việc PN16, van duy trì an toàn khi hệ thống chịu áp lực cao, đặc biệt trong các tình huống khẩn cấp của hệ thống chữa cháy.

Ưu điểm

• Lưu lượng mạnh mẽ: đường kính 125 mm đáp ứng nhu cầu hệ thống quy mô lớn.
• Ty nổi OS&Y: dễ quan sát, tăng độ tin cậy trong PCCC.
• Gang dẻo phủ epoxy: chống oxy hóa, duy trì tuổi thọ lâu dài.
• Trục inox: cứng, bền, vận hành ổn định trong thời gian dài.
• Độ kín khít cao: nhờ gioăng và o-ring cao su, hạn chế rò rỉ.
• Kết nối mặt bích DIN: chắc chắn, dễ tháo lắp và bảo trì.

DN125 FIG 073DIN là model phù hợp cho các công trình cần cân bằng giữa lưu lượng lớn, độ bền vật liệu và khả năng vận hành an toàn.

Ứng dụng

Van Rinco FIG 073DIN DN125 có dải ứng dụng rộng rãi:

• PCCC: thường lắp ở tuyến ống chính, đảm bảo cung cấp nước mạnh mẽ cho hệ thống sprinkler và trụ chữa cháy.
• Cấp nước sinh hoạt: chung cư lớn, tòa nhà cao tầng, trung tâm thương mại.
• HVAC: điều tiết dòng nước nóng/lạnh trong hệ thống điều hòa trung tâm công suất lớn.
• Công nghiệp: nhà máy thực phẩm, dệt may, chế biến cơ khí quy mô lớn.
• Xử lý nước: trạm bơm, bể chứa công nghiệp, hệ thống lọc nước.

Trong PCCC, DN125 thường được sử dụng tại các nhánh cấp chính của tòa nhà hoặc khu công nghiệp, nơi yêu cầu cung cấp lưu lượng lớn và ổn định.

Lắp đặt và bảo trì

Để DN125 FIG 073DIN hoạt động hiệu quả, cần tuân thủ quy trình lắp đặt và bảo trì chuẩn:

• Vệ sinh đường ống và mặt bích trước khi lắp đặt, loại bỏ tạp chất.
• Siết bu-lông đều theo mô-men xoắn tiêu chuẩn, tránh cong vênh bích.
• Lắp đặt theo phương thẳng đứng để dễ quan sát ty nổi.
• Đóng mở từ từ, tránh thao tác đột ngột gây hư hại gioăng.
• Kiểm tra lớp phủ epoxy định kỳ, xử lý ngay khi bong tróc.
• Bôi trơn trục inox để duy trì sự mượt mà khi thao tác tay quay.

Nếu được bảo trì đúng cách, DN125 FIG 073DIN có thể hoạt động bền bỉ trên 15 – 20 năm, đảm bảo hiệu quả cấp nước và an toàn tối đa cho hệ thống PCCC và công nghiệp.
