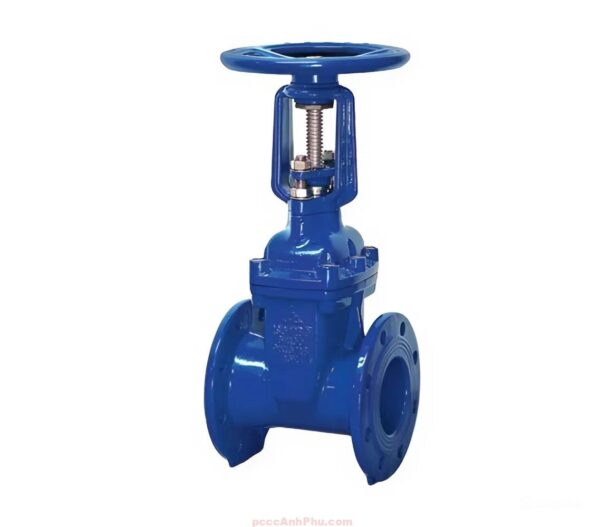

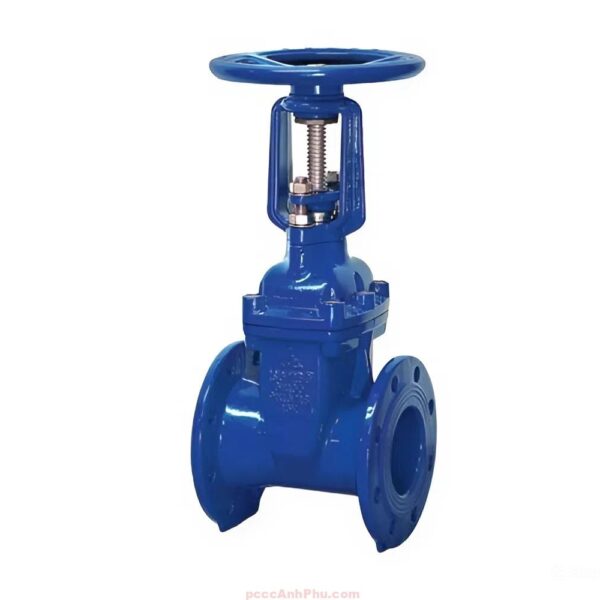

Van cổng gang Shinyi GRHX-0450

Van cổng lá van bọc cao su Shinyi GRHX-0450 DN450 là model cỡ rất lớn trong dòng GRHX, chuyên dùng cho hệ thống cấp nước đô thị, khu công nghiệp trọng điểm và PCCC quy mô quốc gia. Với đường kính danh nghĩa DN450 (L=432 mm, D=585 mm, K=540 mm, 20 lỗ bulông Ø28/Ø31), van cho phép lưu lượng khổng lồ, vượt xa DN400, đảm bảo phân phối dòng chảy mạnh mẽ và liên tục cho các mạng lưới quan trọng.

Giới thiệu sản phẩm

GRHX-0450 được sản xuất tại Việt Nam bởi Shinyi, tuân thủ tiêu chuẩn BS 5163-1, BS EN 1074-1, AWWA C509 và ISO 7259. Đây là loại van cổng ty chìm, lá van bọc cao su, vận hành bằng tay quay. Với DN450, van thường được lắp tại các tuyến ống trục chính của hệ thống cấp nước đô thị, khu công nghiệp lớn, hoặc hệ thống PCCC tại nhà máy, sân bay, cảng biển.

So với DN400, tiết diện dòng chảy DN450 tăng gần 27%, cho phép lưu lượng nước khổng lồ. Trong PCCC, DN450 là lựa chọn cho những tuyến ống cấp chính của trạm bơm công suất lớn, nơi cần đảm bảo nguồn nước dồi dào và áp lực ổn định trong mọi tình huống.

Cấu tạo tổng quan

GRHX-0450 có cấu tạo bền chắc, sử dụng vật liệu chất lượng cao:

– Thân và nắp van: gang cầu ASTM A536/EN GJS 500-7, phủ epoxy resin powder dày 250–300 µm, chống ăn mòn và hóa chất nhẹ.
– Lá van: gang cầu bọc cao su EPDM, kín tuyệt đối, giảm hiện tượng búa nước.
– Ty van: inox AISI 410/304, bền bỉ, chống gỉ sét.
– Đai ốc nêm: đồng thau ASTM C 51900, độ bền cao.
– Bu lông – đai ốc: inox 304/316 hoặc thép carbon, số lượng 20, chịu lực cực tốt.
– Gioăng, O-ring: cao su NBR/EPDM, duy trì độ kín khít.
– Tay quay: gang cầu hoặc thép carbon, kích thước lớn, phù hợp cho vận hành thủ công.

Kích thước chuẩn datasheet: L=432 mm, D=585 mm, K=540 mm, mặt bích PN10/PN16 với 20 lỗ bulông Ø28/Ø31. Số lượng bulông tăng mạnh so với DN400, giúp van chịu áp lực và lưu lượng lớn hơn nhiều.

Nguyên lý hoạt động

Nguyên lý hoạt động vẫn tương tự: khi xoay tay quay, trục ren khiến ty van dịch chuyển, lá van nâng lên để mở hoặc hạ xuống để đóng dòng chảy. Với DN450, tiết diện cực lớn cho phép dòng nước lưu thông dồi dào, phân phối đồng đều đến nhiều nhánh phụ trong cùng hệ thống. Khi đóng, lá van bọc cao su ép chặt vòng đệm, đảm bảo độ kín tuyệt đối và giữ áp lực ổn định.

Mặc dù kích thước lớn, thiết kế lá van bọc cao su EPDM vẫn giúp việc đóng mở trở nên nhẹ nhàng, giảm lực thao tác và hạn chế hư hại chi tiết cơ khí.

Ưu điểm nổi bật

GRHX-0450 mang lại nhiều ưu điểm vượt trội:

– Lưu lượng khổng lồ, phù hợp cho công trình quy mô quốc gia.
– Độ kín tuyệt đối, chống rò rỉ.
– Vật liệu cao cấp: gang cầu, inox, cao su EPDM.
– Lắp đặt chắc chắn với 20 bulông Ø28/Ø31.
– Tuổi thọ cao, ít cần bảo trì.
– Vận hành nhẹ nhàng, không gây kẹt.
– Phù hợp với cả nước sạch, nước thải nhẹ và PCCC.

DN450 là kích thước quan trọng trong các hệ thống hạ tầng cấp nước và PCCC quy mô lớn.

Ứng dụng tiêu biểu

Trong PCCC, GRHX-0450 thường được lắp đặt ở tuyến DN450 dẫn nước từ bơm trung tâm đến hệ thống hydrant và sprinkler tại khu công nghiệp, sân bay, cảng biển. Đây là kích thước cần thiết để bảo đảm lưu lượng lớn khi nhiều điểm lấy nước cùng hoạt động.

Trong cấp nước đô thị, DN450 đóng vai trò là tuyến trục chính, cung cấp nước cho hàng chục nghìn hộ dân hoặc toàn bộ khu dân cư lớn. Van duy trì áp lực ổn định, hạn chế sự cố rò rỉ.

Trong công nghiệp, GRHX-0450 được dùng trong dây chuyền sản xuất nặng, hệ thống làm mát của nhà máy điện hoặc cấp nước cho bể chứa dung tích cực lớn. Trong xử lý nước thải, DN450 kiểm soát dòng chảy vào bể điều hòa trung tâm.

Hướng dẫn lắp đặt và vận hành

– Lắp đặt van thẳng đứng, tay quay hướng lên.
– Làm sạch mặt bích và gioăng trước khi lắp.
– Sử dụng 20 bulông Ø28/Ø31, siết đều theo hình sao.
– Xoay tay quay từ từ, tránh thao tác đột ngột.
– Định kỳ kiểm tra gioăng, lớp phủ epoxy và tay quay.

Đặc biệt trong hệ thống PCCC, DN450 đóng vai trò tuyến chính, cần bảo dưỡng thường xuyên để đảm bảo vận hành trơn tru khi có sự cố cháy nổ.

Lưu ý lựa chọn giữa các model

GRHX-0450 DN450 phù hợp cho công trình hạ tầng cực lớn, khi DN400 không đủ đáp ứng nhu cầu lưu lượng. Nếu hệ thống chỉ ở mức trung bình, DN250 hoặc DN300 sẽ tiết kiệm chi phí hơn. Ngược lại, nếu cần lưu lượng khổng lồ hơn, DN500 (GRHX-0500) là lựa chọn tiếp theo.

Trong thực tế, DN450 thường được coi là kích thước “chuyển tiếp” giữa nhóm van cỡ lớn và siêu lớn, được tin dùng trong các dự án trọng điểm quốc gia.
