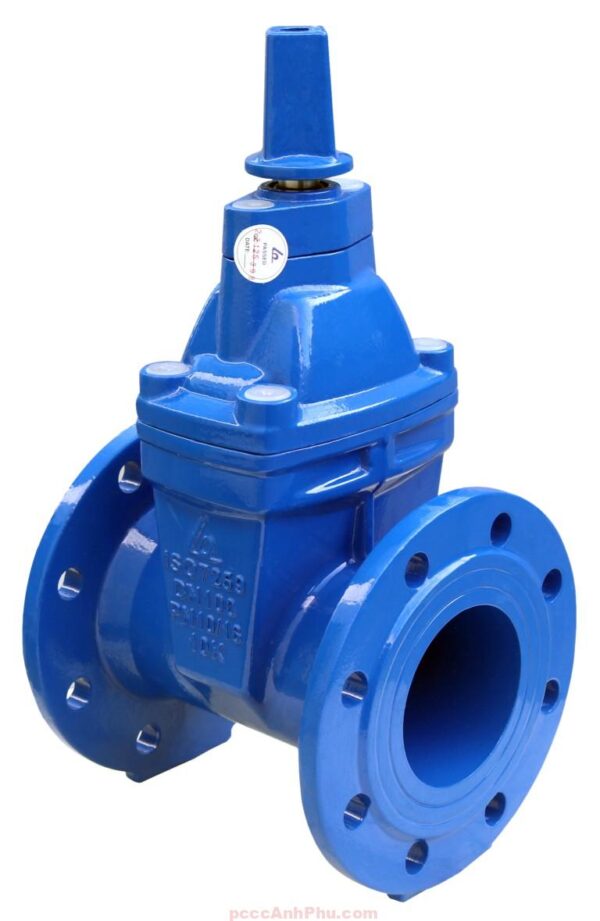

Van cổng gang Shinyi RVCX-0200

Van cổng ty chìm Shinyi RVCX-0200 DN200 là dòng van công nghiệp kích thước lớn, được thiết kế chuyên dụng cho hệ thống cấp nước và phòng cháy chữa cháy quy mô rộng. Với đường kính danh nghĩa DN200, sản phẩm mang lại lưu lượng cực lớn, đáp ứng nhu cầu của các tuyến ống chính trong nhà máy, khu công nghiệp, khu dân cư tập trung, hoặc các công trình hạ tầng trọng điểm. Nhờ kết cấu vững chắc, vật liệu cao cấp và khả năng vận hành bền bỉ, đây là lựa chọn tin cậy cho nhiều dự án quan trọng.

Giới thiệu sản phẩm

RVCX-0200 thuộc dòng van cổng ty chìm Shinyi, sản xuất tại Việt Nam theo các tiêu chuẩn quốc tế như BS 5163-1, BS EN 1074-1, AWWA C509 và ISO 7259. Đây là loại van đóng mở hoàn toàn, cho phép nước chảy qua với lưu lượng lớn nhất khi mở, và đóng kín tuyệt đối khi cần ngắt dòng. Kích thước DN200 cho phép van vận hành hiệu quả trong các tuyến ống cấp chính, nơi lưu lượng và áp lực đồng thời ở mức cao.

Trong thiết kế hệ thống PCCC hoặc cấp nước đô thị, DN200 thường được coi là kích thước tiêu chuẩn cho trục dẫn chính. Van ở kích thước này đảm bảo khả năng cấp nước cho hàng chục thiết bị cùng hoạt động, phù hợp với các dự án quy mô lớn như khu công nghiệp, trung tâm thương mại, sân bay, cảng biển hoặc bệnh viện.

Cấu tạo tổng quan

RVCX-0200 được chế tạo từ các vật liệu cao cấp nhằm đảm bảo độ bền và khả năng chịu tải lớn. Thân và nắp van đúc từ gang cầu ASTM A536, có độ cứng và khả năng chịu va đập vượt trội. Toàn bộ bề mặt được phủ epoxy resin powder dày 250 – 300 µm, ngăn ngừa ăn mòn, duy trì tuổi thọ lâu dài ngay cả khi làm việc trong môi trường ẩm ướt hoặc nước thải nhẹ.

Lá van được làm từ gang cầu bọc cao su EPDM/NBR. Với kích thước lớn DN200, lá van có trọng lượng đáng kể, nhưng nhờ lớp cao su đàn hồi, quá trình đóng mở vẫn diễn ra nhẹ nhàng và êm ái, tránh gây búa nước mạnh. Lớp cao su này cũng giúp tăng khả năng kín nước, bảo vệ hệ thống khi áp lực thay đổi đột ngột.

Ty van chế tạo từ inox ASTM A276 420, có khả năng chịu lực và chống mài mòn trong điều kiện vận hành liên tục. Thiết kế ty chìm giữ trục van an toàn bên trong thân, tránh va chạm và giảm thiểu hư hỏng từ bên ngoài.

Gioăng và O-ring bằng EPDM/NBR giữ vai trò làm kín, duy trì độ ổn định trong dải nhiệt -10°C đến 80°C. Tay quay bằng gang cầu có kích thước lớn, cho phép thao tác dễ dàng mặc dù lực đóng mở DN200 thường cao hơn so với các model nhỏ hơn.

Nguyên lý hoạt động

Van vận hành dựa trên nguyên tắc tuyến tính: khi xoay tay quay, trục ren truyền lực khiến ty van dịch chuyển, kéo lá van lên (mở) hoặc hạ xuống (đóng). Ở trạng thái mở, tiết diện DN200 hoàn toàn thông thoáng, cho phép lưu lượng cực lớn đi qua. Ở trạng thái đóng, lá van ép sát vòng đệm cao su, ngăn nước rò rỉ và giữ áp lực trong hệ thống.

Đặc điểm quan trọng ở DN200 là khả năng xử lý lưu lượng lớn mà vẫn duy trì độ kín tuyệt đối. Van có thể làm việc ổn định ở các mức áp PN10, PN16 hoặc PN25, phù hợp cho nhiều điều kiện khác nhau từ cấp nước đô thị đến hệ thống PCCC quy mô lớn. Thiết kế ty chìm giúp cơ cấu vận hành an toàn, ít bảo dưỡng, đảm bảo tuổi thọ lâu dài.

Ưu điểm

RVCX-0200 mang lại nhiều ưu điểm nổi bật:

– Lưu lượng cực lớn: DN200 đủ khả năng cấp nước cho nhiều nhánh phụ cùng hoạt động.
– Độ kín tuyệt đối: Lá van bọc cao su EPDM/NBR giúp ngăn rò rỉ và duy trì áp lực.
– Bền bỉ: Vật liệu gang cầu, inox và lớp sơn epoxy đảm bảo tuổi thọ hàng chục năm.
– Chống búa nước: Lớp cao su đàn hồi giảm chấn, bảo vệ hệ thống khỏi sốc áp lực.
– An toàn: Thiết kế ty chìm bảo vệ cơ cấu vận hành, hạn chế hư hỏng do tác động bên ngoài.

Một ưu điểm khác là khả năng tích hợp với bộ truyền động tự động. Với DN200, van thường được kết hợp với actuator điện hoặc khí nén để vận hành từ xa, đặc biệt trong hệ thống PCCC tự động. Tính năng này giúp tiết kiệm nhân lực, đồng thời tăng độ chính xác trong kiểm soát dòng chảy.

Ứng dụng tiêu biểu

Trong hệ thống PCCC, RVCX-0200 thường được lắp đặt tại các tuyến ống chính dẫn nước từ trạm bơm đến toàn bộ mạng lưới. Với lưu lượng lớn, van đảm bảo nhiều họng chữa cháy, sprinkler hoặc hệ thống dập cháy bằng nước mưa nhân tạo có thể hoạt động đồng thời. Đây là lựa chọn tiêu chuẩn trong khu công nghiệp, kho bãi logistics, trung tâm thương mại, bệnh viện, sân bay và cảng biển.

Trong cấp nước đô thị, DN200 được coi là kích thước “xương sống” cho các tuyến phân phối chính đến nhiều khu dân cư. Van giúp duy trì áp lực ổn định ngay cả khi nhu cầu nước biến động. Trong nhà máy, DN200 cấp nước cho nhiều dây chuyền sản xuất hoặc bể chứa lớn, đảm bảo nguồn cung ổn định và liên tục.

Trong xử lý nước thải, DN200 điều tiết dòng chảy ra vào trạm bơm, bể chứa hoặc hệ thống xử lý trung tâm. Nhờ khả năng chống ăn mòn và độ kín cao, van vận hành hiệu quả ngay cả trong môi trường có độ pH dao động.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt RVCX-0200, cần tuân thủ các bước sau:

– Kiểm tra kỹ mặt bích, gioăng trước khi lắp để tránh rò rỉ.
– Đặt van theo phương thẳng đứng, giúp giảm tải cho trục và dễ thao tác.
– Siết bulông đều theo hình sao hoặc chéo, tránh cong vênh mặt bích.
– Khi đóng mở, thực hiện từ từ, tránh thao tác đột ngột gây búa nước.
– Kiểm tra định kỳ lớp sơn epoxy, gioăng cao su, thay thế khi có dấu hiệu lão hóa.

Trong hệ thống PCCC, van DN200 cần được kiểm tra thường xuyên và vận hành thử để đảm bảo sẵn sàng khi có sự cố. Việc kết hợp với thiết bị truyền động tự động cũng nên được kiểm định định kỳ để đảm bảo tính ổn định.

Lưu ý lựa chọn giữa các model

RVCX-0200 DN200 là model dành cho công trình lớn, nơi yêu cầu lưu lượng và áp lực cao. Nếu công trình nhỏ hơn, có thể dùng DN150 (RVCX-0150) hoặc DN125 (RVCX-0125). Nếu cần lưu lượng cực lớn hơn nữa, có thể xem xét DN250 (RVCX-0250) hoặc DN300 (RVCX-0300). Việc chọn đúng model đảm bảo hệ thống hoạt động hiệu quả, cân bằng giữa chi phí và hiệu suất.

Trên thực tế, DN200 thường được coi là “ngưỡng chuyển đổi” từ hệ thống cỡ trung sang cỡ lớn. Đây là kích thước phổ biến trong các dự án hạ tầng đô thị, nơi cần đảm bảo nguồn cấp ổn định, an toàn và đáp ứng được nhu cầu gia tăng theo thời gian.
