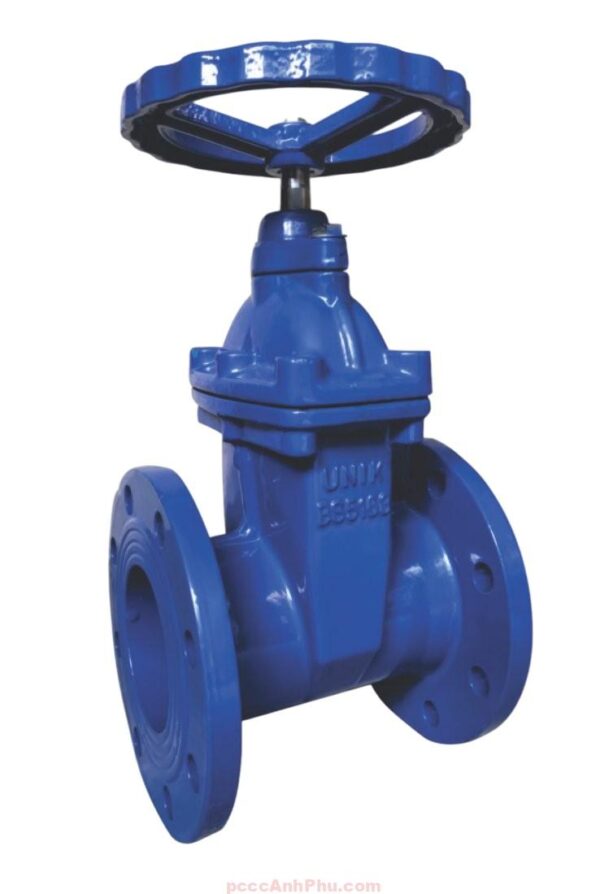

Van cổng gang Unik UKV-1004R DN100

Giới thiệu van cổng ty chìm Unik UKV-1004R DN100

Van cổng ty chìm Unik UKV-1004R DN100 là một trong những model quan trọng trong dải sản phẩm NRS (Non Rising Stem) resilient seat gate valve của Unik. Với đường kính danh nghĩa DN100, van có khả năng chịu áp lực cao, lưu lượng ổn định, rất phù hợp lắp đặt tại các tuyến ống trung gian của hệ thống cấp nước, nhà máy công nghiệp và đặc biệt là hệ thống PCCC quy mô vừa và lớn. Thiết kế ty chìm (NRS) giúp tiết kiệm không gian lắp đặt, đồng thời vẫn đảm bảo khả năng đóng mở chính xác và hiệu quả.

Sản phẩm được sản xuất theo tiêu chuẩn BS 5163 Type A&B, DIN3352 và AWWA C515, đáp ứng áp lực PN16 hoặc PN25. Nhiệt độ vận hành từ -10°C đến 120°C (với gioăng EPDM) hoặc -10°C đến 82°C (với gioăng NBR). Nhờ vậy, van DN100 hoạt động bền bỉ trong nhiều môi trường khác nhau: từ cấp nước sạch, hệ thống thoát nước, đến các công trình chữa cháy đòi hỏi tính an toàn cao.

Cấu tạo tổng quan

Cấu tạo của van DN100 gồm nhiều chi tiết quan trọng, được chế tạo từ vật liệu chất lượng cao:

• Thân và nắp van: bằng gang cầu A536 65-45-12 (EN-JS 1050), chịu va đập và áp lực lớn, tuổi thọ cao.
• Nêm van: gang dẻo bọc EPDM/NBR, đóng mở nhẹ, chống rò rỉ và tăng độ kín khít.
• Ty van: inox AISI 420/431, cứng chắc, chống mài mòn, duy trì khả năng vận hành trơn tru.
• Đai ốc chặn và vòng đệm: đồng thau B16 C36000, chống ăn mòn, hỗ trợ trục xoay nhẹ nhàng.
• Gioăng kín và O-ring: EPDM/NBR, chống rò rỉ, bền bỉ với nhiệt độ và áp lực cao.
• Tay quay: gang hoặc thép, thao tác thủ công dễ dàng, có thể lắp hộp số hoặc bộ truyền động điện.

Theo catalogue, chiều dài lắp đặt (L) DN100 là 229 mm. Van hỗ trợ các tiêu chuẩn kết nối mặt bích PN10/PN16/PN25, đảm bảo tính linh hoạt và dễ dàng tích hợp vào nhiều hệ thống ống khác nhau.

Nguyên lý hoạt động

Van DN100 hoạt động bằng cách xoay tay quay, làm cho trục chìm trong thân van di chuyển nêm lên hoặc xuống. Khi xoay ngược chiều kim đồng hồ, nêm được nâng khỏi ghế, cho phép nước chảy qua tự do. Khi xoay cùng chiều, nêm ép chặt vào ghế bọc cao su, đóng kín dòng chảy tuyệt đối.

Thiết kế ty chìm giúp van DN100 nhỏ gọn hơn so với loại ty nổi, phù hợp lắp đặt ở không gian hạn chế như hố ga, phòng kỹ thuật. Đồng thời, nêm đàn hồi bọc EPDM giúp đóng mở nhẹ, hạn chế hiện tượng búa nước, giảm tiếng ồn và tăng tuổi thọ cho hệ thống.

Ưu điểm nổi bật

• Độ bền cao: thân gang cầu chịu lực, ty inox chống ăn mòn, nêm bọc EPDM chống rò rỉ.
• Làm kín tuyệt đối: cơ chế resilient seat kết hợp gioăng EPDM/NBR duy trì khả năng chống rò rỉ lâu dài.
• Tiết kiệm không gian: thiết kế ty chìm gọn gàng, thích hợp lắp đặt tại vị trí hẹp.
• Vận hành êm ái: giảm rung động và hạn chế tiếng ồn khi đóng mở.
• Đa tiêu chuẩn: kết nối BS, DIN, AWWA, dễ dàng đồng bộ với các hệ thống quốc tế.
• Bảo trì thuận tiện: cấu tạo đơn giản, dễ tháo lắp, kiểm tra và thay thế phụ kiện.

Ứng dụng trong hệ thống PCCC

Trong hệ thống PCCC, van DN100 thường được lắp đặt tại tuyến nhánh cấp nước cho họng chữa cháy hoặc các cụm sprinkler. Khả năng chịu áp lực PN16 – PN25 đảm bảo cung cấp lưu lượng nước lớn, ổn định cho quá trình chữa cháy. Thiết kế ty chìm phù hợp lắp đặt trong không gian kỹ thuật nhỏ, hố ngầm hoặc các vị trí hạn chế chiều cao, nơi việc sử dụng van ty nổi là bất tiện.

Bên cạnh đó, van DN100 còn ứng dụng rộng rãi trong cấp nước đô thị, hệ thống xử lý nước thải công nghiệp, ngành thực phẩm, dược phẩm và cả nông nghiệp. Tính linh hoạt và độ bền cao khiến van trở thành lựa chọn ưu tiên cho nhiều lĩnh vực.

Hướng dẫn lắp đặt và vận hành

Van DN100 nên được lắp đặt thẳng đứng để dễ thao tác và bảo trì. Chiều dài lắp đặt 229 mm, mặt bích PN10/PN16/PN25 giúp kết nối linh hoạt với nhiều hệ thống. Khi vận hành, xoay tay quay ngược chiều kim đồng hồ để mở và cùng chiều để đóng. Do ty chìm không hiển thị trạng thái, cần kết hợp thiết bị chỉ thị để giám sát chính xác.

Bảo trì định kỳ gồm kiểm tra gioăng EPDM/NBR, tra mỡ cho trục, vệ sinh bề mặt và thay thế phụ tùng khi cần. Việc bảo dưỡng thường xuyên sẽ giúp van DN100 duy trì độ kín khít, tăng tuổi thọ và đảm bảo an toàn tuyệt đối cho hệ thống cấp nước cũng như PCCC.
