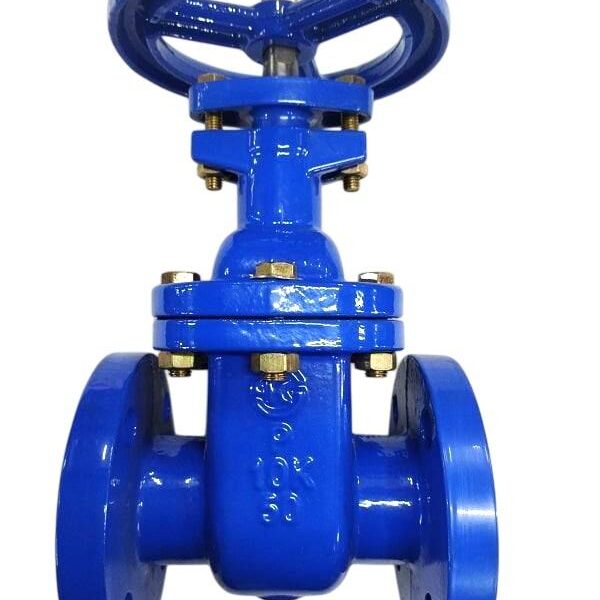

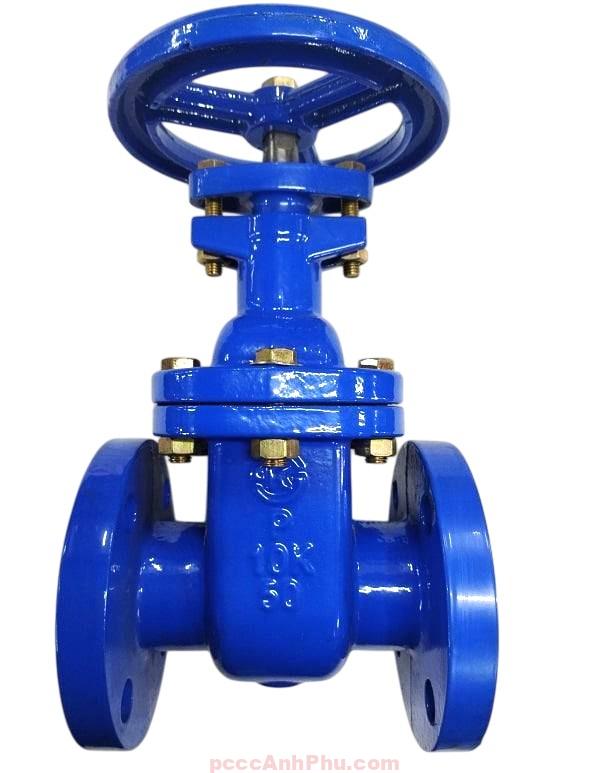

Van cổng gang Wonil WGN-10-300A

Giới thiệu van cổng Wonil WGN-10 300A

Van cổng Wonil WGN-10 300A là model cỡ lớn, được sản xuất bởi thương hiệu Wonil – Hàn Quốc, chuyên dùng trong các hệ thống đường ống chính với yêu cầu lưu lượng cực lớn. Với size 300A, van có khả năng dẫn nước mạnh mẽ, thường được lắp đặt tại trạm bơm trung tâm, tuyến phân phối chính của hệ thống cấp nước đô thị và mạng lưới PCCC quy mô lớn. Đây là một trong những model quan trọng giúp duy trì áp lực và độ ổn định trong các công trình hạ tầng quan trọng.

Sản phẩm được chế tạo từ gang GC200 phủ sơn Epoxy, kết nối mặt bích KS 10K. Van chịu áp suất làm việc đến 1.6 MPa, thử thủy lực 2.1 MPa. Với độ bền và độ kín khít cao, model 300A đảm bảo vận hành an toàn và ổn định trong thời gian dài.

Cấu tạo của van cổng Wonil WGN-10 300A

Thân van được đúc từ gang GC200, chịu lực nén lớn và ít bị biến dạng khi vận hành. Bề mặt trong và ngoài được phủ Epoxy dày, chống gỉ sét, hạn chế bám cặn, duy trì tuổi thọ dài hạn ngay cả trong môi trường nước thải hoặc độ ẩm cao.

Đĩa van bọc EPDM, có độ kín khít và độ đàn hồi cao, giúp ngăn rò rỉ hoàn toàn khi đóng. Vật liệu EPDM còn giúp giảm chấn động và tiếng ồn khi dòng nước lưu lượng cực lớn đi qua.

Trục van chế tạo từ inox STS304, chống gỉ và chống mài mòn, đảm bảo sự ổn định trong quá trình vận hành. Một số chi tiết Trim sử dụng hợp kim đồng CAC406, góp phần nâng cao độ bền và khả năng chịu ma sát.

Tay quay kích thước lớn, thiết kế chắc chắn, có gân chịu lực, giúp thao tác dễ dàng và an toàn. Nắp van liên kết bằng bulong và gioăng cao su, hỗ trợ tháo lắp nhanh để kiểm tra hoặc bảo trì.

Kích thước L = 320 mm, H = 810 mm, van WGN-10 300A đủ lớn để đáp ứng lưu lượng cao, phù hợp cho các tuyến chính trong công trình hạ tầng và công nghiệp.

Nguyên lý hoạt động của van cổng Wonil WGN-10 300A

Van hoạt động dựa trên cơ chế nâng hạ đĩa van. Khi xoay tay quay, trục van dịch chuyển tịnh tiến, nâng đĩa lên để mở hoặc ép xuống để đóng. Thiết kế ty chìm (OS&Y) cho phép quan sát trạng thái van bằng mắt thường qua chiều cao trục.

Khi mở hoàn toàn, van tạo khoảng trống rộng cho dòng nước đi qua, giúp lưu lượng lớn mà không gây tổn thất áp suất đáng kể. Khi đóng, đĩa van ép chặt vào vòng EPDM, ngăn chặn dòng chảy tuyệt đối, đảm bảo độ an toàn và kín khít cho hệ thống.

Trong thực tế, van 300A được lắp tại trạm bơm trung tâm, tuyến phân phối chính hoặc trong các nhà máy lớn, nơi cần lượng nước lớn và ổn định liên tục.

Ưu điểm nổi bật của van Wonil WGN-10 300A

• Lưu lượng cực lớn: Size 300A đáp ứng nhu cầu cấp nước mạnh mẽ cho hệ thống trung tâm.
• Độ kín khít tuyệt đối: Đĩa bọc EPDM đàn hồi, ngăn rò rỉ, duy trì áp lực ổn định cho PCCC.
• Chịu áp lực cao: Làm việc ổn định trong dải 0.98 – 1.6 MPa, thử thủy lực 2.1 MPa.
• Bền bỉ lâu dài: Thân gang GC200, trục inox STS304 và CAC406 chống ăn mòn hiệu quả.
• Vận hành an toàn: Tay quay lớn, thao tác dễ dàng, giảm nguy cơ sốc thủy lực.
• Dễ bảo trì: Nắp van tháo lắp nhanh, thuận tiện cho vệ sinh và thay thế linh kiện.

Ứng dụng trong hệ thống PCCC và công nghiệp

• PCCC: Van 300A lắp tại tuyến ống chính, cấp nước cho nhiều trụ cứu hỏa và cụm sprinkler cùng lúc.
• Tòa nhà lớn: Dùng trong trung tâm thương mại, khu phức hợp, cao ốc để kiểm soát lưu lượng lớn.
• Công nghiệp: Ứng dụng trong nhà máy, khu công nghiệp, phục vụ cấp nước sản xuất và làm mát thiết bị.
• Cấp nước đô thị: Van 300A thường được đặt tại mạng lưới chính, cung cấp nước cho khu dân cư và đô thị lớn.
• Xử lý nước thải: Điều tiết lưu lượng tại các tuyến chính, duy trì sự cân bằng toàn hệ thống.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt van 300A, cần làm sạch bề mặt bích và gioăng. Bulong phải siết đều theo hình sao để tránh cong vênh, đảm bảo độ kín khít. Nên sử dụng gioăng chất lượng cao để tăng độ bền kín.

Với kích thước và trọng lượng lớn, việc lắp đặt van 300A cần thiết bị nâng hạ hỗ trợ cùng đội ngũ kỹ thuật. Cần căn chỉnh chính xác trước khi siết chặt bulong để tránh rò rỉ và lệch trục.

Khi vận hành, nên đóng mở từ từ để hạn chế sốc thủy lực. Người vận hành cần quan sát chiều cao trục để nhận biết trạng thái van. Van trong hệ thống PCCC phải luôn duy trì trạng thái sẵn sàng hoạt động.

Bảo trì định kỳ 6 tháng/lần: kiểm tra lớp Epoxy, vòng EPDM, trục inox và chi tiết Trim. Nếu phát hiện hư hỏng, cần thay thế ngay để đảm bảo an toàn cho toàn bộ hệ thống.

Tuân thủ quy trình lắp đặt, vận hành và bảo trì sẽ giúp van cổng Wonil WGN-10 300A hoạt động bền bỉ, duy trì hiệu quả lâu dài cho hệ thống PCCC và công nghiệp quy mô lớn.
