Van cổng gang Wonil WGO-10-300A

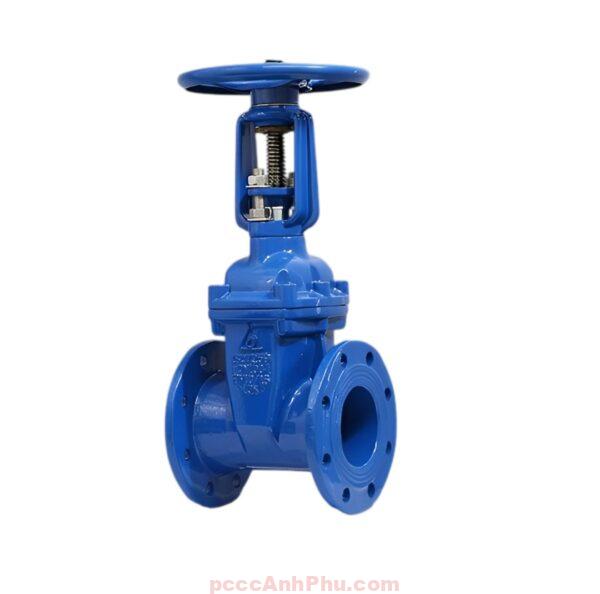

Giới thiệu van cổng Wonil WGO-10 300A

Van cổng Wonil WGO-10 300A là model kích thước lớn trong dòng van cổng ty nổi (OS&Y – Outside Screw & Yoke) do thương hiệu Wonil – Hàn Quốc sản xuất. Với size 300A, van thường được lắp đặt tại các tuyến ống chính trong hệ thống cấp nước, hệ thống trạm bơm PCCC và các khu công nghiệp quy mô lớn. Thiết kế ty nổi giúp người vận hành dễ dàng quan sát trạng thái đóng mở của van thông qua chiều cao trục, từ đó nâng cao độ an toàn và hiệu quả quản lý.

So với model 250A, van 300A mang lại lưu lượng lớn hơn, phù hợp cho hệ thống cần cấp nước mạnh mẽ hơn, ví dụ như khu đô thị lớn, nhà máy sản xuất công suất cao hoặc hệ thống PCCC trung tâm. So với model 350A, van 300A vẫn giữ được sự cân bằng giữa khả năng cấp nước và chi phí lắp đặt, là lựa chọn được nhiều nhà thầu ưu tiên.

Sản phẩm được chế tạo từ gang GC200, phủ lớp sơn Epoxy, kết nối bằng mặt bích KS 10K. Van chịu áp suất làm việc từ 0.98 – 1.6 MPa, thử thủy lực đến 2.1 MPa, mang lại sự tin cậy cao trong vận hành.

Cấu tạo của van cổng Wonil WGO-10 300A

Van WGO-10 300A có cấu tạo bền chắc, được tối ưu cho lưu lượng lớn:

• Thân van: Đúc từ gang GC200, phủ Epoxy chống gỉ, chịu va đập và áp lực cao.
• Đĩa van: Bọc EPDM, đàn hồi tốt, kín khít tuyệt đối khi đóng, giảm rung động khi vận hành.
• Trục van: Làm từ inox STS304, có khả năng chống oxy hóa, bền trong môi trường ẩm ướt.
• Chi tiết Trim: Gia công từ hợp kim đồng CAC406, giúp giảm ma sát và tăng tuổi thọ sản phẩm.
• Tay quay: Kích thước lớn, thiết kế có gân tăng cứng, thao tác dễ dàng và an toàn.
• Nắp van: Kết nối bulong và gioăng cao su, hỗ trợ bảo dưỡng và thay thế nhanh chóng.

Kích thước tổng thể: L = 410 mm, H = 840 mm. Đây là kích thước lý tưởng cho hệ thống cấp nước chính, đáp ứng nhu cầu lưu lượng lớn của công trình.

Nguyên lý hoạt động của van cổng Wonil WGO-10 300A

Khi xoay tay quay, trục van dịch chuyển tịnh tiến kéo đĩa van lên để mở hoặc ép xuống để đóng. Với thiết kế OS&Y, trục nhô cao khi van mở và hạ thấp khi van đóng, giúp người vận hành dễ dàng quan sát trạng thái.

Khi van mở hoàn toàn, lưu lượng nước lớn đi qua mà ít bị cản trở, giảm tổn thất áp suất. Khi đóng, đĩa bọc EPDM ép chặt vào vòng làm kín, đảm bảo kín nước tuyệt đối. Cơ chế này đặc biệt quan trọng đối với hệ thống PCCC, khi yêu cầu áp lực ổn định và khả năng cấp nước tức thời.

Ưu điểm nổi bật của van Wonil WGO-10 300A

• Trực quan và an toàn: OS&Y cho phép quan sát trạng thái đóng/mở rõ ràng.
• Lưu lượng lớn: Kích thước 300A đảm bảo cấp nước mạnh cho các tuyến chính.
• Kín khít tuyệt đối: Đĩa EPDM đàn hồi duy trì áp lực ổn định, chống rò rỉ.
• Vật liệu cao cấp: Gang GC200, inox STS304 và CAC406 giúp van bền lâu.
• Chịu áp lực tốt: Vận hành ổn định trong dải 0.98 – 1.6 MPa, thử thủy lực đến 2.1 MPa.
• Dễ bảo trì: Cấu trúc nắp van tháo lắp nhanh, thuận tiện cho kiểm tra và thay thế.

Với những ưu điểm trên, model 300A là giải pháp hiệu quả cho công trình cần hệ thống cấp nước và PCCC có công suất lớn.

Ứng dụng trong hệ thống PCCC và công nghiệp

Van cổng Wonil WGO-10 300A có mặt trong nhiều hệ thống quy mô lớn:

• PCCC: Lắp đặt ở tuyến chính, cấp nước cho hệ thống sprinkler và trụ cứu hỏa công suất lớn.
• Tòa nhà cao tầng: Đảm bảo lưu lượng và áp lực đồng đều cho nhiều khu vực sử dụng.
• Khu công nghiệp: Phục vụ cấp nước cho sản xuất, làm mát dây chuyền và hệ thống phụ trợ.
• Cấp nước đô thị: Van 300A nằm trong mạng lưới chính, phân phối nước cho khu dân cư quy mô rộng.
• Xử lý nước thải: Kiểm soát lưu lượng tại nhánh chính trong nhà máy xử lý, giúp cân bằng hệ thống.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt van WGO-10 300A, cần tuân thủ quy trình chuẩn:

1. Vệ sinh sạch bề mặt bích và gioăng trước khi lắp đặt.
2. Căn chỉnh van thẳng với đường ống để tránh áp lực lệch.
3. Siết bulong đều theo hình sao, tránh cong vênh mặt bích.
4. Dùng gioăng chất lượng cao để tăng độ kín khít.

Trong vận hành, xoay tay quay từ từ để hạn chế sốc thủy lực. Người dùng quan sát trục để xác định trạng thái van. Trong hệ thống PCCC, điều này giúp kiểm tra nhanh và đảm bảo van luôn trong tình trạng sẵn sàng.

Bảo trì định kỳ 6 tháng/lần: kiểm tra lớp phủ Epoxy, vòng EPDM, trục inox STS304 và các chi tiết Trim. Nếu phát hiện hao mòn, cần thay thế ngay để đảm bảo an toàn. Với bảo dưỡng đúng cách, van có thể hoạt động ổn định trên 10 năm.

Van cổng Wonil WGO-10 300A là lựa chọn tối ưu cho hệ thống PCCC và công nghiệp, kết hợp giữa độ bền, khả năng cấp nước lớn và sự an toàn trong vận hành.
