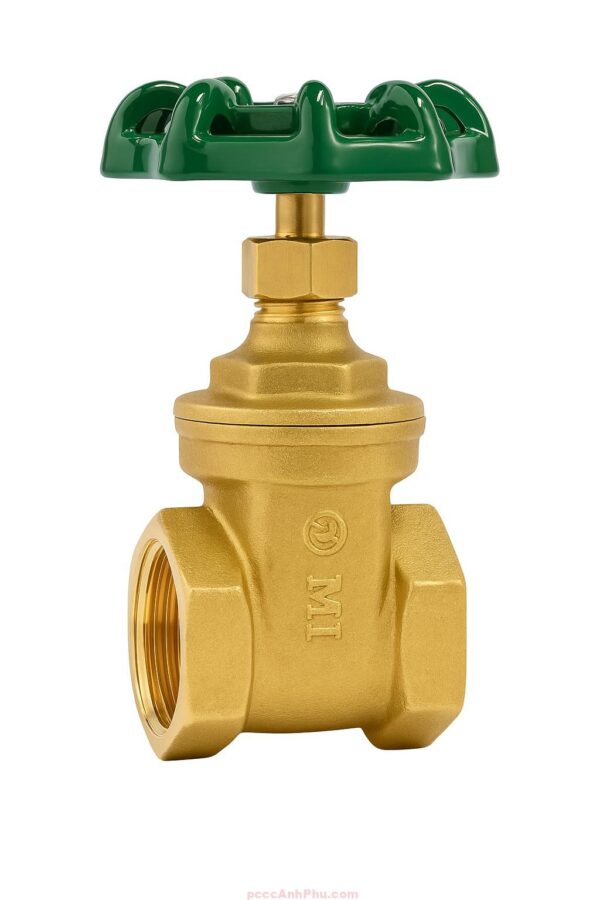

Van cửa đồng Minh Hòa MI DN100

Giới thiệu van cổng đồng ty chìm Minh Hòa MI DN100

Van cổng đồng ty chìm Minh Hòa MI DN100 (size 4 inch) là model lớn nhất trong dòng MI, được thiết kế dành riêng cho các hệ thống kỹ thuật, cấp nước và PCCC quy mô lớn. Với đường kính danh nghĩa 100 mm, DN100 cho phép lưu lượng nước cực lớn, đảm bảo cung cấp nhanh chóng và ổn định cho toàn bộ hệ thống. Đây là loại van thường được lắp đặt tại tuyến ống chính trong các tòa nhà cao tầng, trung tâm thương mại, khu công nghiệp, nhà máy sản xuất và đặc biệt là hệ thống chữa cháy tự động.

Kích thước của DN100 đạt chiều cao khoảng 255 mm, chiều dài thân 81 mm và tay quay Ø118 mm. Những thông số này phản ánh sự mạnh mẽ và chắc chắn, giúp DN100 trở thành lựa chọn ưu tiên cho những nơi yêu cầu lưu lượng cực lớn và độ tin cậy tuyệt đối.

Datasheet van cổng đồng ty chìm MI DN100

Dựa trên datasheet, DN100 nổi bật với tay quay Ø118 mm – kích thước đủ lớn để vận hành dễ dàng, ngay cả khi hệ thống đang chịu áp lực 10 bar. Chiều cao 255 mm giúp van duy trì sự vững chắc, bền bỉ và ổn định khi làm việc liên tục. Đây là minh chứng rõ ràng rằng DN100 được sinh ra để phục vụ cho những hệ thống quy mô lớn, nơi không thể chấp nhận bất kỳ sự cố rò rỉ nào.

Cấu tạo tổng quan

DN100 được chế tạo từ đồng thau nguyên khối, có khả năng chống oxy hóa cao, giữ độ bền lâu dài trong môi trường nước và dầu nhẹ. Đĩa van bằng đồng kết hợp với gioăng PTFE, tạo ra khả năng khóa chặt dòng chảy tuyệt đối khi đóng. Trục ty chìm bằng đồng, gia cường inox SUS201, cho phép chịu tải trọng lớn và vận hành bền bỉ ngay cả khi phải đóng mở nhiều lần. Tay quay Ø118 mm phủ sơn chống gỉ, dễ dàng thao tác ngay cả trong môi trường ẩm ướt. Các chi tiết nhỏ như vòng đệm, ốc siết bằng inox 304 đảm bảo toàn bộ kết cấu chắc chắn và ổn định trong suốt vòng đời sử dụng.

Cấu tạo này không chỉ giúp DN100 hoạt động an toàn, mà còn duy trì hiệu suất cao trong nhiều năm, giảm thiểu chi phí bảo trì và tăng độ tin cậy cho cả hệ thống.

Nguyên lý hoạt động

Khi xoay tay quay, ty chìm bên trong thân sẽ di chuyển tịnh tiến, kéo đĩa van nâng lên để mở hoặc hạ xuống để đóng dòng chảy. Với đường kính 100 mm, DN100 cho phép lượng nước cực lớn đi qua, đảm bảo duy trì áp lực cần thiết cho các hệ thống quy mô lớn. Khi mở hoàn toàn, dòng chảy ít bị cản trở, giúp duy trì tốc độ và lưu lượng tối đa. Khi đóng, đĩa van ép chặt vào gioăng PTFE, giữ độ kín tuyệt đối và ngăn thất thoát áp lực.

Thiết kế ty chìm giúp bảo vệ trục khỏi va đập và bụi bẩn, kéo dài tuổi thọ cho van. Đây là yếu tố cực kỳ quan trọng trong hệ thống PCCC, nơi van luôn cần sẵn sàng hoạt động trong tình huống khẩn cấp.

Ưu điểm nổi bật

DN100 sở hữu nhiều ưu điểm khiến nó trở thành “trái tim” của hệ thống cấp nước và chữa cháy. Trước hết, lưu lượng cực lớn đáp ứng yêu cầu của các công trình hạ tầng và công nghiệp nặng. Thứ hai, thiết kế ty chìm gọn gàng, bảo vệ trục và nâng cao độ bền. Thứ ba, vật liệu cao cấp đồng thau – inox – PTFE giúp chống ăn mòn, chống rò rỉ, duy trì hiệu suất lâu dài. Thứ tư, tay quay Ø118 mm chắc chắn, thao tác nhẹ nhàng ngay cả khi van ở trạng thái chịu áp lực cao. Cuối cùng, DN100 được chứng minh có khả năng vận hành ổn định ở áp lực 10 bar và nhiệt độ 120°C, thích ứng với nhiều môi trường khắc nghiệt.

Sự khác biệt rõ rệt so với DN80 chính là lưu lượng vượt trội, khả năng chịu tải cao hơn và độ an toàn tuyệt đối cho toàn hệ thống kỹ thuật, đặc biệt trong PCCC.

Ứng dụng và hướng dẫn lắp đặt

Ứng dụng: DN100 thường được sử dụng trong các tuyến ống chính cấp nước cho toàn bộ tòa nhà, khu công nghiệp hoặc nhà máy. Trong PCCC, DN100 là lựa chọn tiêu chuẩn cho hệ thống trụ cứu hỏa, sprinkler và bơm chữa cháy trung tâm. Ngoài ra, DN100 còn được ứng dụng trong các hệ thống xử lý nước thải, trạm bơm cấp nước và dây chuyền sản xuất công nghiệp hạng nặng.

Hướng dẫn lắp đặt: Khi lắp DN100, cần vệ sinh sạch ren, sử dụng băng tan hoặc keo ren để tăng độ kín. Van nên lắp theo phương thẳng đứng để bảo vệ ty và đĩa van. Khi vận hành, tay quay Ø118 mm cần được xoay từ từ, tránh sốc áp lực. Bảo dưỡng định kỳ bằng cách kiểm tra gioăng PTFE, siết chặt ốc và thay thế khi cần thiết. Nếu được bảo trì đúng quy trình, DN100 có thể hoạt động ổn định hàng chục năm, đảm bảo an toàn tuyệt đối cho cả hệ thống.

Tất cả những đặc điểm này giúp van cổng đồng ty chìm Minh Hòa MI DN100 trở thành giải pháp tối ưu cho các công trình lớn, nơi lưu lượng, độ an toàn và độ bền luôn được đặt lên hàng đầu.
