Van cửa đồng Minh Hòa MIHA-XK DN20

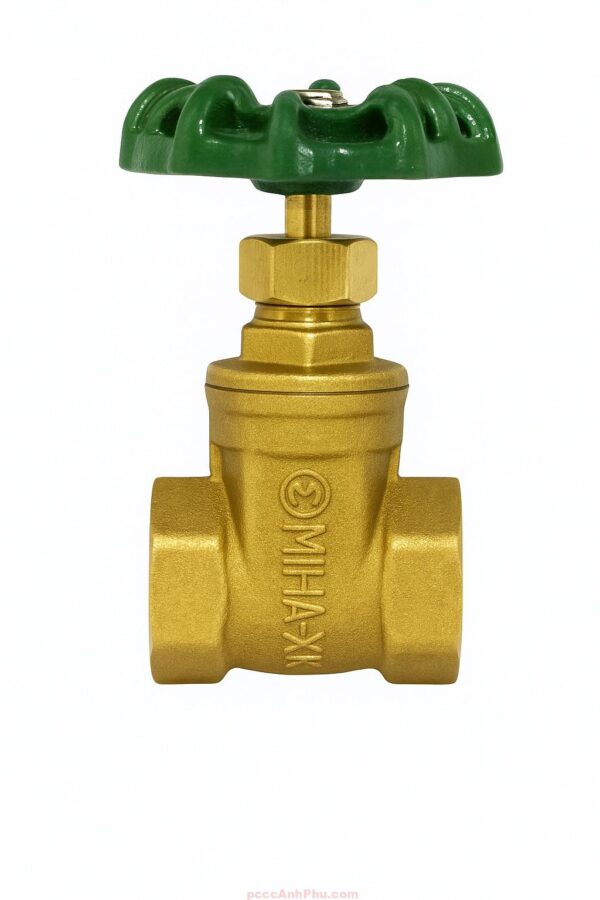

Van cổng đồng Minh Hòa Miha XK DN20 (3/4″)

Van cổng đồng Minh Hòa Miha XK DN20 là model phổ biến trong dòng XK, có kích thước 3/4 inch, chiều dài thân L=47mm, chiều cao H=102mm và đường kính tay quay ØD=54mm. Đây là loại van thường gặp trong hệ thống dân dụng và công nghiệp vừa, nơi đường ống không quá nhỏ như DN15 nhưng vẫn yêu cầu tính nhỏ gọn, dễ lắp đặt và khả năng vận hành bền bỉ.

Phân tích chi tiết từ datasheet

Khi so sánh với DN15, DN20 dài hơn (L=47mm so với 45mm) và cao hơn (H=102mm so với 88mm). Sự gia tăng kích thước này giúp DN20 chịu tải lưu lượng lớn hơn, phù hợp với các đường ống trung bình. Chiều cao H=102mm tạo điều kiện cho đĩa van có hành trình nâng hạ dài hơn, từ đó dòng chảy qua van ít bị cản trở, giúp giảm tổn thất áp suất và nâng cao hiệu quả vận hành.

Điểm đáng chú ý là đường kính tay quay ØD vẫn giữ ở mức 54mm, giống DN15. Điều này cho thấy Minh Hòa đã tối ưu hóa thiết kế để đảm bảo người dùng không gặp khó khăn trong thao tác, dù van lớn hơn. Sự thống nhất này cũng giúp tiết kiệm chi phí sản xuất, đồng thời mang lại sự quen thuộc cho người vận hành khi sử dụng các model khác nhau trong cùng một hệ thống.

Cấu tạo và vật liệu

DN20 vẫn kế thừa cấu tạo cơ bản từ dòng XK: thân, nắp, đĩa và trục bằng đồng thau chống ăn mòn; gioăng làm kín PTFE/EPDM chống rò rỉ; ốc tay inox SUS304 chống gỉ; tay quay bằng gang hoặc nhôm bền chắc. Với kích thước lớn hơn DN15, bề mặt tiếp xúc của đĩa van cũng lớn hơn, yêu cầu gioăng làm kín phải có chất lượng cao để duy trì áp lực tối đa 20 Bar mà không rò rỉ.

Đồng thau tiếp tục là lợi thế lớn của DN20: ngoài khả năng chống ăn mòn, vật liệu này còn có độ bền cơ học tốt, giúp van vận hành ổn định trong môi trường nước, dầu nhẹ, khí gas. Điều này lý giải tại sao DN20 thường được lựa chọn nhiều trong các công trình quy mô vừa.

Nguyên lý hoạt động và ưu thế vận hành

Nguyên lý hoạt động của DN20 vẫn dựa trên cơ chế nâng hạ đĩa van, nhưng nhờ chiều cao H=102mm, hành trình đĩa van dài hơn, lưu lượng đi qua nhiều hơn so với DN15. Khi mở hoàn toàn, DN20 cho phép dòng nước hoặc khí đi qua gần như không bị cản trở, rất thích hợp cho các hệ thống cần lưu lượng ổn định.

Một ưu thế khác là việc đóng/mở van DN20 vẫn rất nhanh gọn nhờ tay quay ØD=54mm, nhưng lực tác động yêu cầu lớn hơn một chút so với DN15 do diện tích tiếp xúc của đĩa lớn hơn. Tuy nhiên, thiết kế trục đồng chắc chắn giúp thao tác vẫn nhẹ nhàng và ổn định, hạn chế hao mòn sau nhiều năm sử dụng.

Ứng dụng trong hệ thống PCCC

DN20 được sử dụng nhiều trong hệ thống PCCC ở các nhánh phụ, nơi cần lưu lượng lớn hơn DN15 nhưng không quá cồng kềnh như các model lớn. Thường thấy DN20 lắp tại các tuyến ống dẫn tới hộp chữa cháy vách tường trong văn phòng, khách sạn hoặc khu thương mại. Kích thước này cho phép dòng nước có áp lực và lưu lượng đủ mạnh để phục vụ việc chữa cháy ban đầu.

Khả năng chịu áp lực 20 Bar và nhiệt độ 120°C khiến DN20 trở thành lựa chọn an toàn trong môi trường khắc nghiệt, nơi hệ thống PCCC luôn phải sẵn sàng hoạt động. Chỉ cần một thao tác xoay tay, van có thể mở hoàn toàn, cấp nước tức thì cho việc dập lửa.

Ứng dụng ngoài PCCC

Ngoài PCCC, DN20 thường thấy trong hệ thống cấp nước sinh hoạt cho tòa nhà chung cư, khu văn phòng, trường học. Đây cũng là kích thước tiêu chuẩn trong nhiều thiết bị dân dụng như máy bơm, hệ thống lọc nước, đường ống tưới tiêu. Trong công nghiệp, DN20 được dùng cho các hệ thống khí nén, dầu nhẹ hoặc dẫn hơi nóng, nhờ khả năng chịu nhiệt lên tới 120°C.

Kích thước 3/4 inch giúp DN20 trở thành model “đa năng”: vừa đủ lớn để đáp ứng nhu cầu lưu lượng trung bình, vừa đủ nhỏ để dễ lắp đặt và bảo dưỡng.

Ưu điểm nổi bật

• Chiều dài L=47mm và chiều cao H=102mm tối ưu cho hệ thống cỡ trung.
• Lưu lượng lớn hơn DN15, đáp ứng tốt nhu cầu cấp nước ổn định.
• Tay quay ØD=54mm thống nhất thiết kế, thao tác dễ dàng.
• Áp lực làm việc tối đa 20 Bar, nhiệt độ 120°C, phù hợp môi trường khắc nghiệt.
• Vật liệu đồng thau, inox SUS304, gioăng PTFE/EPDM cho độ bền vượt trội.
• Ứng dụng đa dạng: PCCC, dân dụng, công nghiệp, nước nóng, khí nén.
• Dễ lắp đặt nhờ ren tiêu chuẩn BS21/ISO 228-1-2000.
