Van cửa đồng Sanwa GV50S

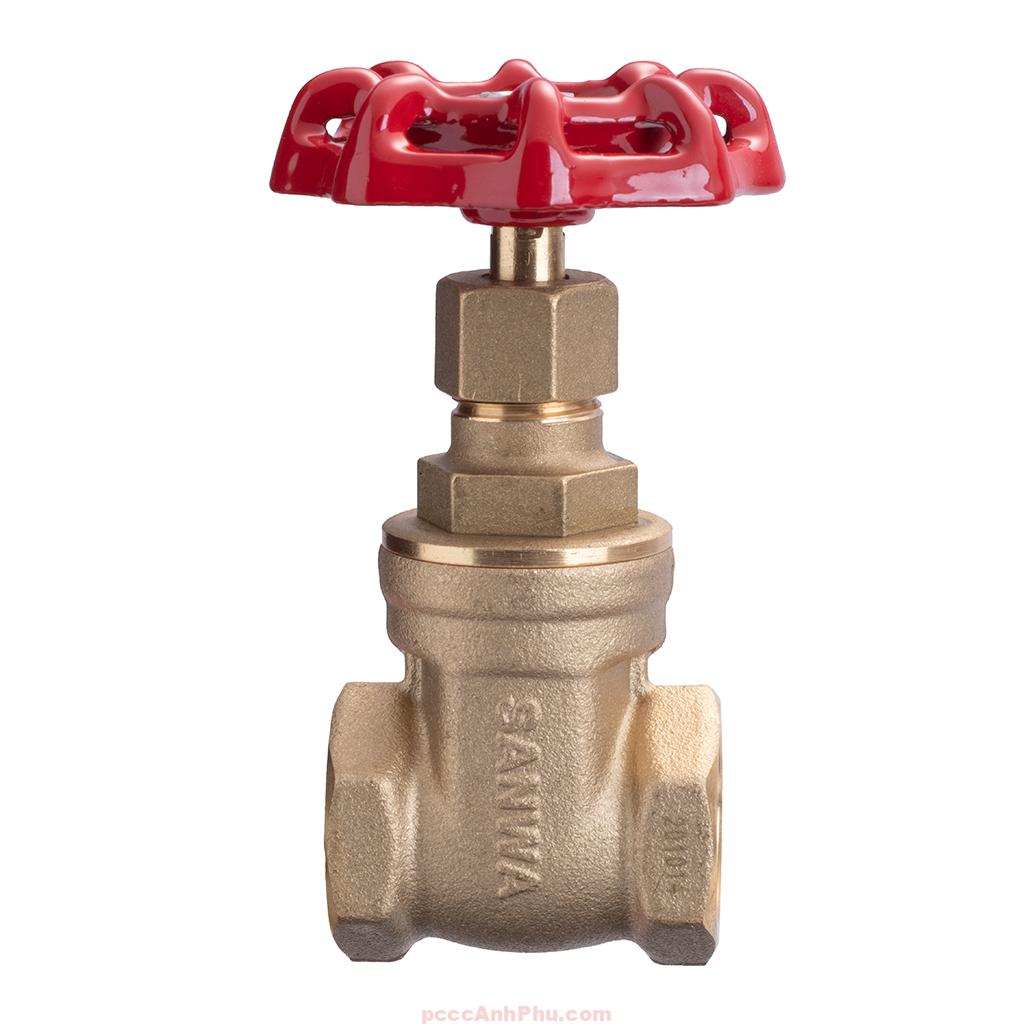

Giới thiệu van cổng Sanwa GV50S tay quay đỏ DN50

Van cổng Sanwa GV50S DN50 (2”) là model nằm trong phân khúc kích thước trung bình – lớn của dòng van cổng đồng Sanwa, thương hiệu nổi tiếng đến từ Thái Lan. Với khả năng chịu áp lực 200 PSI (PN16), đạt tiêu chuẩn B.S. 5154, van được thiết kế để vận hành ổn định trong hệ thống cấp nước, công nghiệp và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC). Kích thước DN50 cho phép van dẫn lưu lượng nước lớn hơn hẳn so với các model DN25 – DN40, giúp đáp ứng yêu cầu cấp nước nhanh chóng và mạnh mẽ.

GV50S sở hữu thiết kế tay quay đỏ bằng thép phủ epoxy nổi bật, thân van đồng thau rèn nóng cứng vững, nắp chụp kín khít cùng bộ gioăng cao su và packing teflon chất lượng cao. Đây là model được ưa chuộng lắp đặt tại các tuyến ống chính của hệ thống PCCC, trạm bơm, tòa nhà cao tầng và nhà máy công nghiệp.

Cấu tạo tổng quan

Cấu tạo của Sanwa GV50S DN50 gồm nhiều bộ phận được gia công chính xác, phối hợp chặt chẽ nhằm đảm bảo độ kín khít, độ bền và khả năng vận hành ổn định lâu dài:

• Thân van: Đồng thau rèn nóng, bề mặt cứng, chống oxy hóa, chịu va đập tốt.
• Nắp van: Đồng thau, lắp với thân qua bulong thép, tăng độ kín bằng gioăng cao su.
• Đĩa van: Đồng đúc nguyên khối, chịu áp lực dòng chảy lớn, không biến dạng sau thời gian dài.
• Trục van: Đồng, ren tiện chính xác, truyền động trơn tru khi xoay tay quay.
• Tay quay: Thép phủ epoxy đỏ, bền chắc, chống gỉ, dễ thao tác và nhận diện.
• Bộ làm kín: Packing teflon và o-ring cao su, hạn chế rò rỉ tuyệt đối.
• Bulong, đai ốc: Thép mạ, cố định toàn bộ kết cấu, chống rung lắc khi vận hành.

Kích thước tiêu chuẩn GV50S theo datasheet: A = 65 mm, B = PS2”, C = 47 mm, D = 135 mm, E = 80 mm, F = 56 mm. Với thiết kế này, van vừa đảm bảo lưu lượng lớn vừa giữ sự chắc chắn trong lắp đặt trên đường ống DN50.

Nguyên lý hoạt động

Van GV50S hoạt động theo nguyên lý nâng hạ đĩa van: khi xoay tay quay ngược chiều kim đồng hồ, trục ren nâng đĩa lên, tạo khoảng trống cho dòng nước đi qua; khi xoay cùng chiều, đĩa hạ xuống, chặn kín dòng chảy. Với DN50, lưu lượng dòng chảy qua van lớn hơn nhiều so với DN40, giúp hệ thống PCCC hoặc cấp nước công nghiệp vận hành hiệu quả hơn.

Cơ chế đóng mở tuyến tính này giúp hạn chế tổn thất áp lực, đảm bảo áp suất đường ống luôn ổn định. Đồng thời, thao tác tay quay dễ dàng, không cần lực quá lớn, giúp vận hành thuận tiện ngay cả trong tình huống khẩn cấp.

Ưu điểm nổi bật

Van Sanwa GV50S DN50 được đánh giá cao nhờ các ưu điểm vượt trội:

• Thân đồng thau rèn nóng chắc chắn, chống ăn mòn, tuổi thọ lâu dài.
• Tay quay đỏ bằng thép phủ epoxy dễ nhận diện, chống gỉ, bền bỉ.
• Chịu áp lực 200 PSI, đạt chuẩn PN16, đảm bảo an toàn cho hệ thống PCCC.
• Đĩa van và trục ren được chế tạo chính xác, đóng mở nhẹ nhàng, ít hao mòn.
• Khả năng kín tuyệt đối nhờ bộ gioăng và packing cao cấp, hạn chế rò rỉ.
• Kích thước DN50 phù hợp nhiều công trình từ dân dụng đến công nghiệp.

Ứng dụng trong hệ PCCC và công trình

Trong hệ thống PCCC, GV50S DN50 thường được lắp đặt trên tuyến ống chính để điều tiết và khóa dòng nước dẫn đến sprinkler, trụ cứu hỏa hoặc họng nước chữa cháy. Với lưu lượng lớn và khả năng chịu áp cao, van đáp ứng yêu cầu vận hành liên tục và an toàn trong mọi tình huống khẩn cấp.

Ngoài PCCC, GV50S còn được ứng dụng rộng rãi trong hệ thống cấp nước sinh hoạt đô thị, khu thương mại, nhà máy công nghiệp, hệ thống xử lý nước, làm mát bằng nước tuần hoàn. Đặc biệt, nhờ độ bền cao và khả năng chống ăn mòn, van thích hợp cho các công trình yêu cầu vận hành liên tục, ít bảo trì.

Hướng dẫn lắp đặt và vận hành

Để đảm bảo hiệu quả sử dụng và độ bền lâu dài của GV50S, cần chú ý các điểm sau khi lắp đặt và vận hành:

• Vệ sinh sạch ren ống và van trước khi lắp đặt, quấn băng tan đúng kỹ thuật.
• Siết vừa đủ lực bằng cờ-lê, tránh nứt thân đồng hoặc hỏng ren.
• Lắp van đúng chiều dòng chảy, bố trí tại vị trí thuận tiện cho thao tác tay quay.
• Khi vận hành, xoay tay quay từ từ, tránh đóng mở đột ngột để hạn chế sốc áp.
• Định kỳ 6 – 12 tháng kiểm tra gioăng cao su, bôi trơn trục ren, thay mới nếu xuống cấp.

Trong hệ thống PCCC, nên tiến hành thử áp lực định kỳ để đảm bảo van luôn kín khít và sẵn sàng hoạt động khi có sự cố. Việc bảo trì đúng chuẩn không chỉ kéo dài tuổi thọ sản phẩm mà còn bảo đảm an toàn tuyệt đối cho công trình.
