Giới thiệu DN20

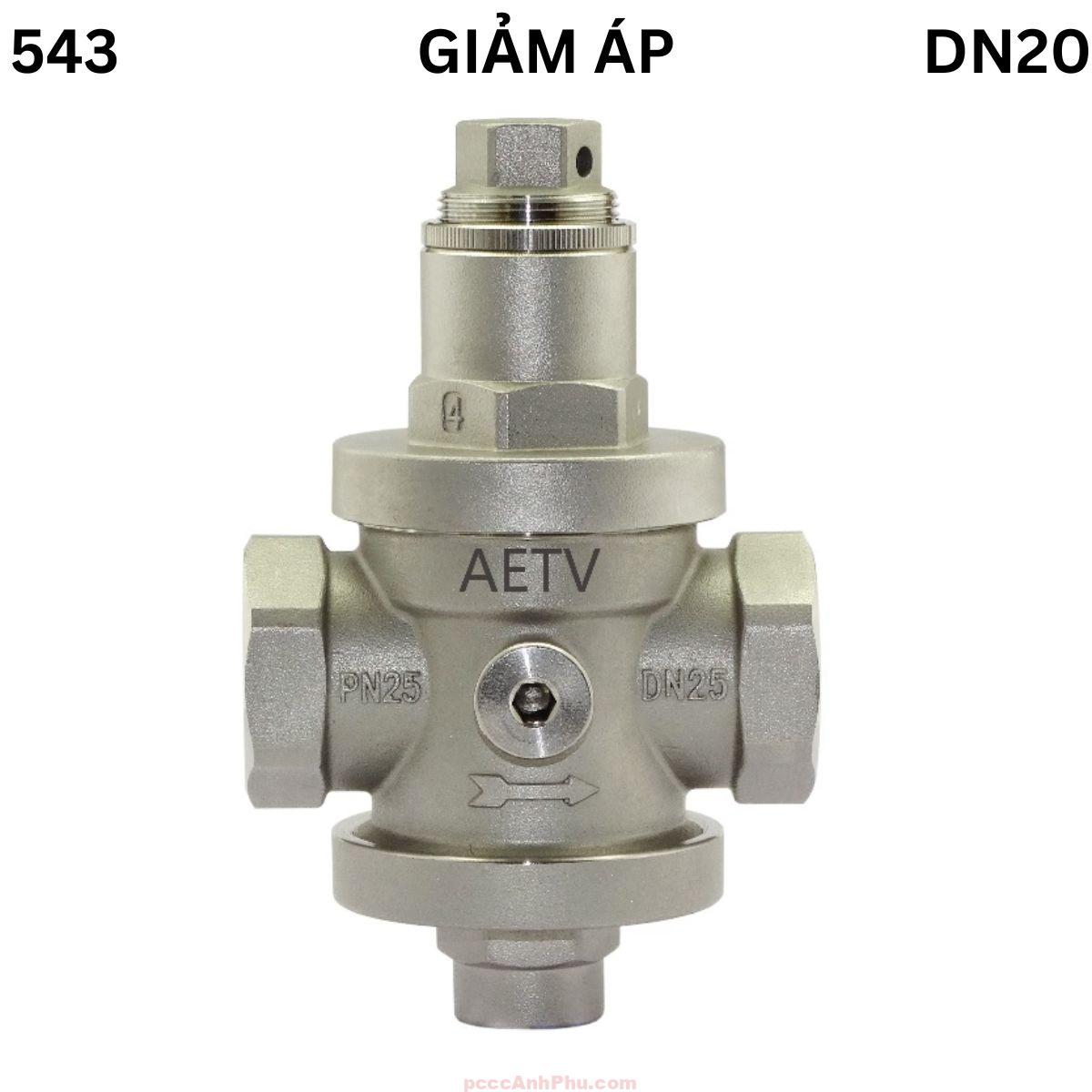

Van giảm áp AETV 543 DN20 là model ren 3/4″ thuộc dòng van điều áp inox cao cấp của thương hiệu AETV Trung Quốc. Đây là dòng van được thiết kế cho các hệ thống nước sạch, khí nén, HVAC, máy nén khí, hệ thống lọc nước, dây chuyền sản xuất thực phẩm và các môi trường trung tính hoặc có tính ăn mòn nhẹ. Với vật liệu inox SS304/SS316 toàn thân, DN20 nổi bật ở khả năng chống ăn mòn, tuổi thọ cao và độ bền ổn định kể cả khi làm việc trong môi trường áp lực lớn.
DN20 nằm trong nhóm kích thước phổ biến nhất của dòng AETV 543 nhờ lưu lượng vừa phải, thích hợp cho các tuyến ống trung bình. Với áp suất làm việc tối đa lên đến 25 bar, sản phẩm đảm bảo vận hành tốt trong các hệ thống có áp nguồn cao nhưng yêu cầu áp đầu ra ổn định. Điều này đặc biệt quan trọng trong các hệ thống khí nén, cấp nước sạch, bộ điều khiển lưu lượng và các thiết bị tự động yêu cầu điều áp chính xác.
Thiết kế nhỏ gọn, khả năng lắp đặt linh hoạt ở mọi hướng và kết cấu điều áp bằng lò xo – piston inox giúp DN20 vận hành nhạy, phản hồi nhanh và ít gặp tình trạng kẹt hoặc sai áp. Đây là lý do DN20 được sử dụng rộng rãi trong các toà nhà, nhà máy, trạm xử lý nước thải, trạm lọc nước, xưởng cơ khí, phòng sạch và rất nhiều lĩnh vực công nghiệp cần điều áp ổn định.

Xem đầy đủ các sản phẩm: van chiết áp
Cấu tạo DN20
Van giảm áp AETV 543 DN20 dùng kết cấu thân inox liền khối với buồng điều áp đặt giữa. Bên trong gồm lò xo điều chỉnh áp, cụm piston – màng, đế van và các gioăng làm kín cao cấp. Cấu tạo này cho phép DN20 hoạt động chính xác, bền bỉ và duy trì áp ổn định khi tải tăng hoặc giảm nhanh.
Dưới đây là bảng vật liệu chi tiết theo datasheet AETV 543:
| No. | Bộ phận | Vật liệu |
|---|---|---|
| 1 | Vít điều áp | SS304 / SS316 |
| 2 | Đai cố định | SS304 / SS316 |
| 3 | Lò xo | SS304 / 55CrSI |
| 4 | Nắp van | SS304 / SS316 |
| 5 | Piston | SS304 / SS316 |
| 6 | O-ring | NBR / FKM / EPDM |
| 7 | Đai khóa | SS304 / SS316 |
| 8 | O-ring chính | NBR / FKM / EPDM |
| 9 | Lưới lọc (Strainer) | SS304 |
| 10 | Đệm | FKM / EPDM |
| 11 | Đĩa van | SS304 / SS316 |
| 12 | Valve seat | SS304 / SS316 |
| 13 | Thân van | SS304 / SS316 |
| 14 | Spindle | SS304 / SS316 |
Kích thước DN20 theo datasheet: L = 85 mm, H = 128 mm. Đây là kích thước cân bằng giữa độ gọn và lưu lượng, dễ lắp đặt trong các không gian hẹp hoặc các module kỹ thuật.
Cấu tạo toàn inox giúp DN20 hoạt động ổn định trong môi trường nước sạch, khí nén chứa ẩm, hơi nóng nhẹ hoặc các môi trường có tính ăn mòn nhẹ. Van không bị oxy hoá, không bị rỉ nên tuổi thọ rất cao.
Nguyên lý DN20
Van giảm áp AETV 543 DN20 hoạt động bằng cách cân bằng lực giữa lò xo điều chỉnh và áp suất chất lỏng tác động lên piston. Khi áp đầu ra thay đổi, piston sẽ dịch chuyển để điều chỉnh độ mở của cửa van nhằm duy trì áp suất ổn định.
Khi áp suất đầu ra tăng cao, lực tác động lên piston khiến cửa van đóng lại bớt để giảm lưu lượng. Khi áp đầu ra thấp, lò xo đẩy piston mở lớn hơn để tăng lưu lượng và đưa áp trở lại mức cài đặt.
P_in
│
▼
┌───────────┐
│ Cửa van │◄── Lực lò xo
└──────┬─────┘
│
▼
┌──────────┐
│ Piston │◄── P_out phản hồi
└──────┬────┘
│
▼
P_out
Cơ chế này giúp DN20 điều áp nhanh, chính xác và không gây dao động áp trong đường ống. Điều này quan trọng khi DN20 được lắp trước các thiết bị nhạy áp như đồng hồ đo, bộ van phân phối hoặc thiết bị tự động.
Lò xo SS304/55CrSI và piston inox cũng giúp van ít bị kẹt do cặn, đồng thời khả năng chống ăn mòn cao giúp van ổn định trong các hệ thống nước có hàm lượng muối hoặc clo nhẹ.
Ưu điểm DN20
Vật liệu inox cao cấp. SS304/SS316 giúp DN20 chống ăn mòn toàn diện, phù hợp nước sạch và khí nén ẩm.
Chịu áp mạnh. Áp làm việc tối đa 25 bar cho phép lắp đặt trong các hệ thống có áp nguồn lớn.
Điều áp chính xác. Giữ áp đầu ra ổn định trong các dải 0.4–1 bar, 1–5 bar hoặc 5–10 bar.
Phản hồi nhanh. Piston inox chuyển động linh hoạt, phản ứng ngay khi áp đầu ra thay đổi.
Lắp mọi hướng. Lắp đứng, ngang hoặc nghiêng đều hoạt động ổn định.
Có lưới lọc bên trong. Lưới inox chặn cặn nhỏ giúp bảo vệ piston khỏi kẹt và tăng tuổi thọ.
Độ bền cao. Không bị gỉ sét, không biến dạng khi làm việc dài hạn.
Bảo trì đơn giản. Cấu tạo dễ tháo lắp giúp DN20 thuận tiện kiểm tra và thay thế gioăng.
Ứng dụng DN20
DN20 thường được dùng để điều áp nước sạch trong gia đình, toà nhà, khách sạn và các hệ thống lọc nước tổng. Với khả năng giữ áp ổn định, DN20 bảo vệ các thiết bị như máy lọc RO, máy pha chế và đồng hồ đo.
Trong khí nén, DN20 điều áp cho máy đóng gói, máy chiết rót, thiết bị thổi khí nhẹ, hệ thống robot mini và các thiết bị tự động cần áp thấp ổn định.
Trong nhà máy, DN20 được dùng cho dây chuyền thực phẩm, dược phẩm, phòng sạch, máy cấp nước phụ và hệ thống làm mát cục bộ.
DN20 cũng phù hợp trong các module kỹ thuật HVAC, nơi cần điều áp cho nước lạnh hoặc nước tuần hoàn.
Lắp đặt & vận hành DN20
Bước 1: Chuẩn bị ren. Làm sạch ren và quấn băng tan PTFE 6–8 vòng để đảm bảo kín nước/khí.
Bước 2: Lắp đúng chiều. Mũi tên hướng dòng chảy phải chính xác để van vận hành đúng.
Bước 3: Siết lực vừa. Không siết quá mức để tránh làm biến dạng ren inox.
Bước 4: Mở nguồn từ từ. Mở van cấp nhẹ nhàng để tránh xung áp đột ngột.
Bước 5: Chỉnh áp. Vặn theo chiều kim đồng hồ để tăng áp đầu ra và vặn ngược lại để giảm.
Bảo trì định kỳ. Kiểm tra lưới lọc, gioăng và piston mỗi 6 tháng để giữ hiệu suất.
Lưu ý. Không dùng DN20 cho nước bẩn nặng vì có thể gây kẹt piston dù có lưới lọc tích hợp.
