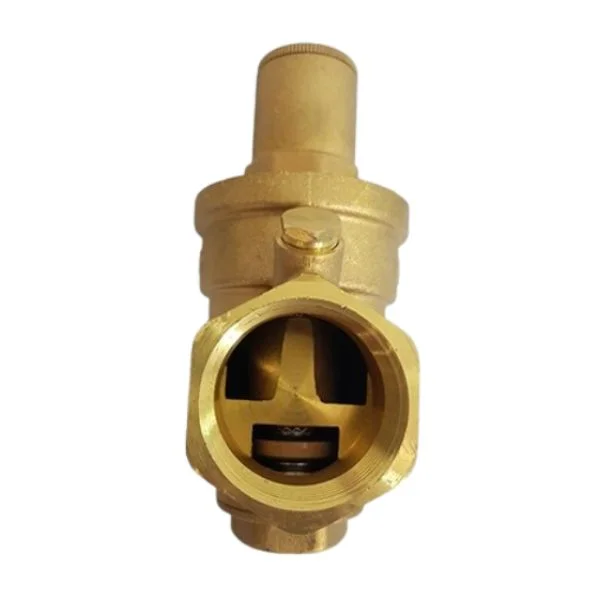

Van giảm áp Arita BPRV-200 DN20

Giới thiệu sản phẩm

Van giảm áp đồng ren BPRV200 DN20 là giải pháp điều chỉnh và kiểm soát áp suất lý tưởng cho các hệ thống cấp nước dân dụng và công nghiệp cỡ nhỏ đến trung bình. Sản phẩm sử dụng kết nối ren BSPT tiêu chuẩn, phù hợp với các đường ống DN20 (3/4 inch) phổ biến trong hệ thống nước sinh hoạt, hệ thống tưới tiêu, các nhánh phụ trợ của nhà máy hoặc phân xưởng. Van giảm áp DN20 giúp đảm bảo áp suất đầu ra luôn ổn định, kéo dài tuổi thọ thiết bị, bảo vệ đường ống khỏi hiện tượng tăng áp đột ngột hoặc rung lắc mạnh.

BPRV200 DN20 có thân bằng đồng đúc nguyên khối, chịu được áp suất làm việc tối đa lên tới 1.6MPa và nhiệt độ 80°C, vận hành ổn định trong nhiều điều kiện môi trường khác nhau. So với kích thước DN15, phiên bản DN20 mang lại lưu lượng lớn hơn, rất phù hợp với hệ thống cấp nước tổng cho căn hộ, biệt thự, các hệ tưới vườn nhỏ hoặc ứng dụng trong phòng máy, xưởng sản xuất. Sản phẩm được sản xuất trên dây chuyền công nghệ cao, kiểm định nghiêm ngặt, đạt tiêu chuẩn chất lượng quốc tế, đáp ứng yêu cầu lắp đặt cho nhiều dự án xây dựng, nhà ở đô thị, khu nghỉ dưỡng hoặc khách sạn cao cấp.

Cấu trúc ren BSPT giúp lắp đặt nhanh chóng, không cần mặt bích, dễ tháo ráp khi bảo trì. Lõi van bằng đồng, lưới lọc inox 304 và gioăng NBR/PTFE đảm bảo khả năng chống ăn mòn, chống rò rỉ, vận hành bền bỉ trong môi trường nước sinh hoạt lâu năm. Thiết kế gọn gàng với chiều dài 80mm, chiều cao 98mm thuận tiện cho không gian hẹp, hạn chế về kỹ thuật.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

BPRV200 DN20 được sản xuất trên dây chuyền hiện đại, từng chi tiết đều được kiểm soát chặt chẽ nhằm đảm bảo khả năng vận hành chính xác, ổn định trong suốt quá trình sử dụng. Tổng cộng van có 16 bộ phận, kết cấu tối ưu cho nước sạch, dễ tháo rời bảo trì khi cần.

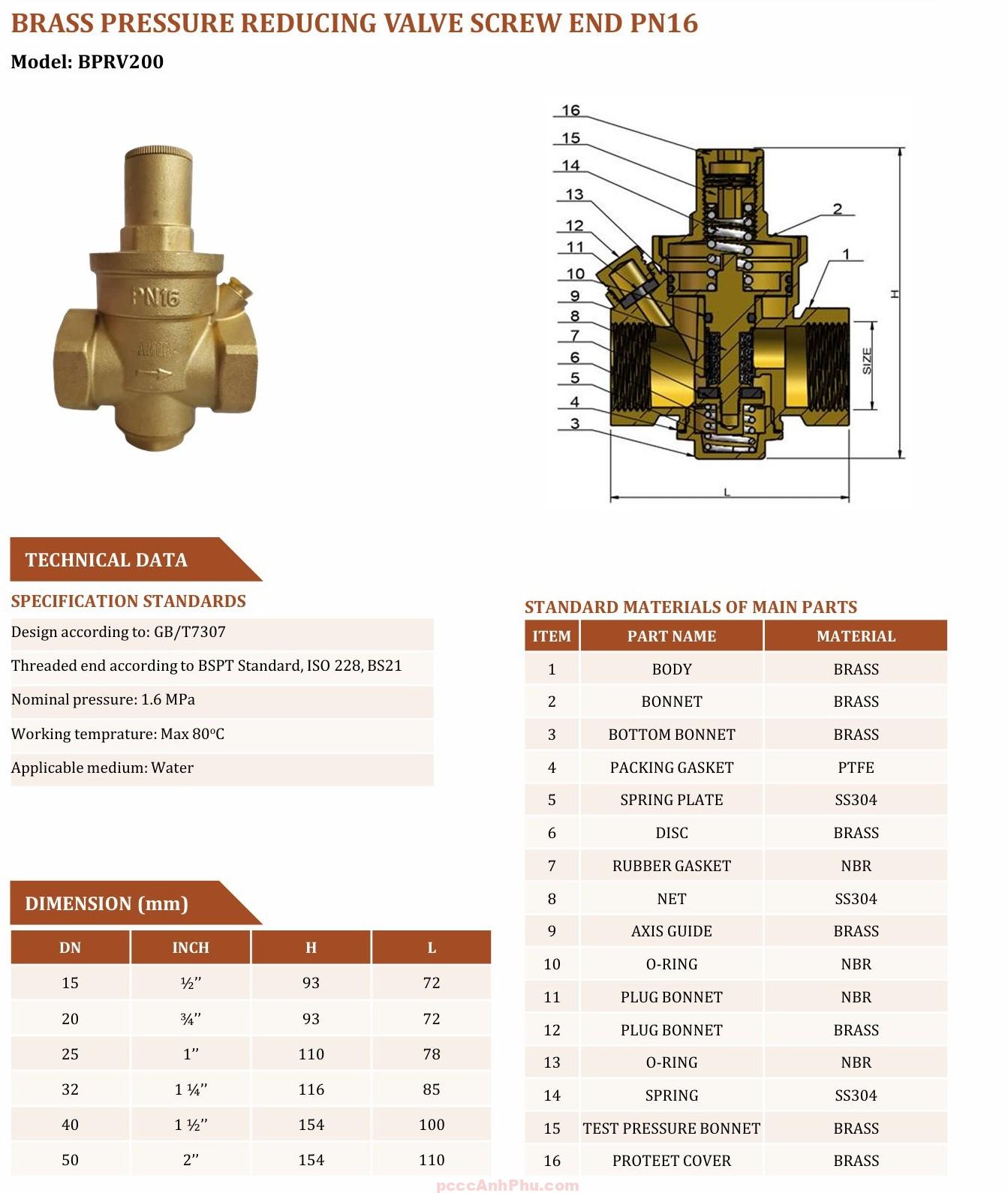

STT	Tên bộ phận	Vật liệu
1	Thân van (Body)	Đồng
2	Nắp van (Bonnet)	Đồng
3	Đáy nắp van (Bottom Bonnet)	Đồng
4	Gioăng làm kín (Packing Gasket)	PTFE
5	Đĩa lò xo (Spring Plate)	Inox 304
6	Đĩa van (Disc)	Đồng
7	Ron đệm (Rubber Gasket)	NBR
8	Lưới lọc (Net)	Inox 304
9	Thanh trượt (Axis Guide)	Đồng
10	Vòng đệm O-ring	NBR
11	Đệm nắp phụ (Plug Bonnet)	NBR
12	Nắp phụ (Plug Bonnet)	Đồng
13	O-ring	NBR
14	Lò xo chỉnh áp	Inox 304
15	Nắp thử áp	Đồng
16	Nắp bảo vệ	Đồng

Các bộ phận đồng đúc tạo thành khung xương vững chắc, không biến dạng dưới áp lực cao. Gioăng PTFE – NBR giúp chống rò rỉ tuyệt đối. Lưới lọc inox bảo vệ buồng van khỏi rác, cặn, tăng độ bền.

Nguyên lý hoạt động

Van giảm áp BPRV200 DN20 vận hành hoàn toàn cơ khí theo nguyên tắc cân bằng giữa lực dòng nước và lực nén lò xo bên trong thân van. Khi áp suất đầu vào tăng quá mức cài đặt, dòng nước tác động lên đĩa van tạo lực đẩy, ép đĩa van lên làm giảm tiết diện dòng chảy, từ đó hạ áp suất đầu ra. Nếu áp suất đầu ra thấp, lò xo sẽ đẩy đĩa van xuống, mở rộng dòng chảy cho lưu lượng lớn hơn, giúp duy trì mức áp suất đã cài đặt.

[ Áp suất cao ] ---> | Spring |====| Disc |====> [ Áp suất thấp ]
                          ↑           ↓
                      Lò xo cân bằng áp

Bên ngoài có nắp chỉnh áp, chỉ cần xoay tay để thay đổi lực nén lò xo, tương ứng thay đổi mức áp đầu ra theo nhu cầu thực tế. Quá trình này lặp lại liên tục, tạo dòng nước ổn định cho cả hệ thống mà không phụ thuộc điện hay cảm biến tự động.

Ưu điểm

1. Tăng lưu lượng, vẫn giữ ổn định áp suất: DN20 cho lưu lượng cao hơn DN15, lý tưởng lắp đầu nguồn hoặc cho nhánh tổng của căn hộ, tòa nhà nhỏ.

2. Chống ăn mòn tối ưu: Toàn thân bằng đồng đúc, lõi inox và gioăng cao su đặc chủng – vận hành an toàn với nước máy nhiều năm, không bị rỉ sét, không đóng cặn.

3. Điều chỉnh áp linh hoạt: Cụm chỉnh áp ngay trên nắp van, dễ xoay bằng tay, có thể hiệu chỉnh cho phù hợp áp lực từng hệ thống, từng mùa trong năm.

4. Lưới lọc bền vĩnh viễn: Inox 304 giữ lại cặn, sỏi nhỏ, không bị tắc nghẽn, dễ tháo ra vệ sinh, đảm bảo dòng nước luôn sạch cho thiết bị hạ nguồn.

5. Tương thích đa hệ thống: Ren BSPT chuẩn quốc tế, lắp vừa nhiều dòng ống nhựa, ống đồng, ống kẽm mạ, không cần chuyển đổi phức tạp.

6. Vận hành êm ái, không tiếng ồn: Thiết kế buồng van tối ưu, giảm tối đa rung lắc, loại bỏ hiện tượng gõ nước thường gặp trên các dòng van kém chất lượng.

7. Bảo trì đơn giản, tuổi thọ cao: Kết cấu thân mở, tháo rời dễ dàng để kiểm tra, thay ron, làm sạch lưới lọc hoặc kiểm tra lò xo mà không cần tháo đường ống.

8. Đạt kiểm định chất lượng quốc tế: Sản phẩm đáp ứng các tiêu chuẩn ISO/BS, được nhiều công trình lớn lựa chọn nhờ độ tin cậy, độ kín khít vượt trội so với van thường.

Ứng dụng

Van giảm áp BPRV200 DN20 xuất hiện rộng rãi trong đời sống và sản xuất:

– Lắp tại điểm đầu nguồn nước sinh hoạt căn hộ, biệt thự, chung cư mini nhằm bảo vệ máy nước nóng, thiết bị vệ sinh khỏi tăng áp bất ngờ.

– Hệ thống tưới cây, tưới nhỏ giọt quy mô nhỏ: DN20 giúp điều chỉnh áp trước khi phân phối đến đầu tưới, tránh vỡ béc hoặc dập đường ống mềm.

– Nhà máy nhỏ, phòng kỹ thuật, tủ cấp nước phụ trợ – đảm bảo các máy, bồn chứa không chịu áp quá mức, vận hành ổn định, không gây mất an toàn.

– Ứng dụng tại các bồn rửa, phòng thí nghiệm, bếp công nghiệp: điều chỉnh áp trước khi nước cấp vào bồn, hạn chế nguy cơ rò rỉ hoặc trào ngược nước bẩn.

– Các hệ thống nước lạnh, đường ống chia nhánh, đầu chờ lắp thiết bị xử lý nước, lọc tổng gia đình cũng đều có thể sử dụng van DN20 để ổn định dòng chảy.

Lắp đặt & vận hành

Bước 1: Vệ sinh kỹ đường ống, xả sạch cặn bẩn, đất cát, mạt hàn trước khi lắp đặt.

Bước 2: Xác định chiều dòng chảy, lắp van đúng chiều mũi tên đúc trên thân.

Bước 3: Quấn băng tan, siết ren BSPT vừa đủ lực, tránh làm nứt ren hoặc cong ống.

Bước 4: Sau khi siết van, mở nước từ từ, kiểm tra các vị trí nối có bị rò rỉ không, nếu có dừng nước, tháo ra, quấn lại băng tan và lắp lại.

Bước 5: Xoay nắp chỉnh áp trên đỉnh van để đạt áp lực mong muốn, sử dụng đồng hồ đo áp nếu cần độ chính xác cao.

Bước 6: Vận hành thử, kiểm tra lưu lượng và áp suất đầu ra, đảm bảo áp không vượt mức cho phép thiết bị phía sau.

Lưu ý: Vệ sinh lưới lọc định kỳ 3–6 tháng/lần để đảm bảo không bị giảm lưu lượng đột ngột do tắc nghẽn. Không dùng van cho khí nén, hơi nóng hoặc chất lỏng ăn mòn, chỉ sử dụng cho nước sạch.
