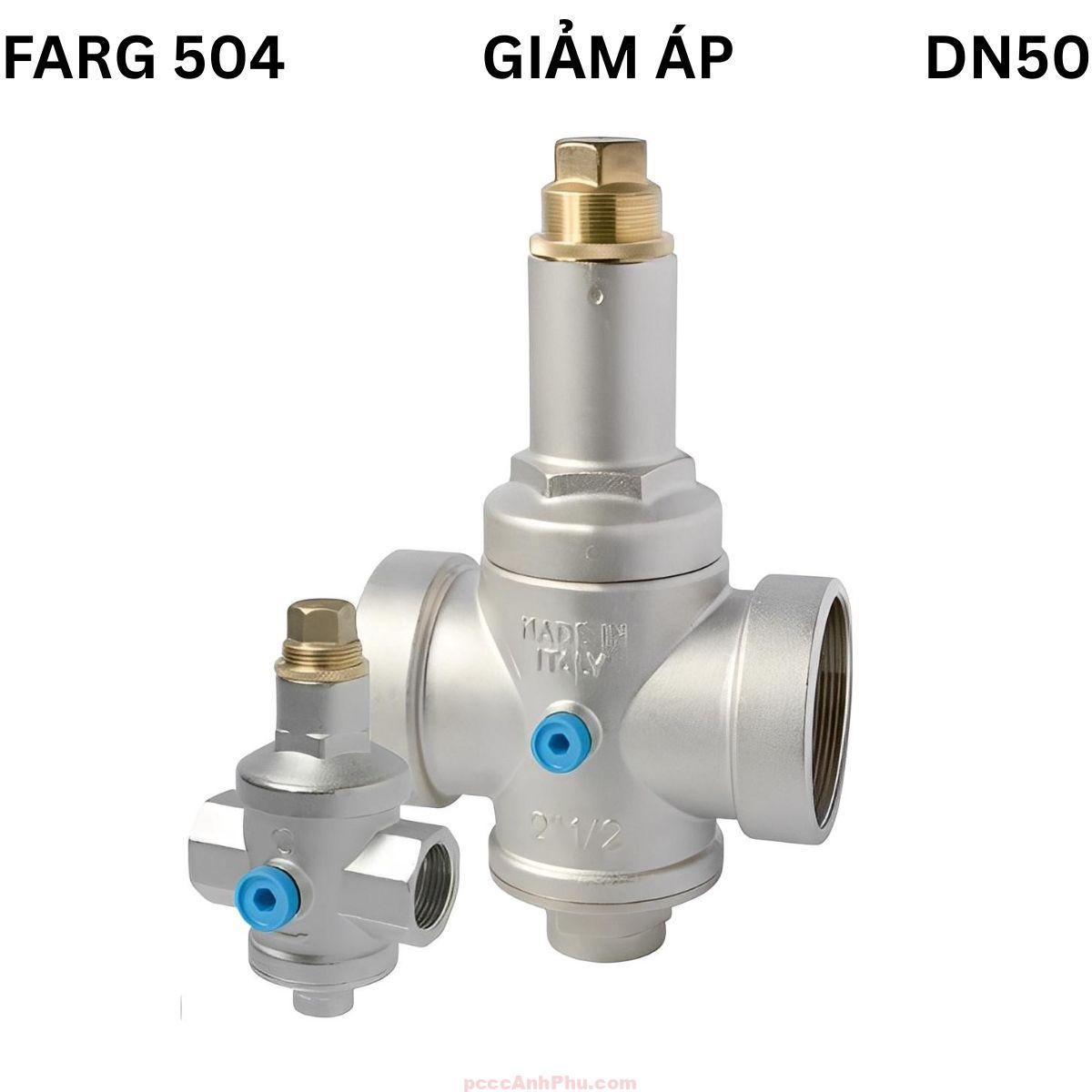

Van giảm áp FARG 504 DN50 Italy
Van giảm áp FARG 504 DN50 là dòng van điều áp cỡ lớn của thương hiệu FARG – Italy, chuyên dụng cho hệ thống nước công nghiệp, sinh hoạt và phòng cháy chữa cháy. Sản phẩm được thiết kế theo tiêu chuẩn EN1567, đạt chứng nhận WRAS – ACS, đảm bảo an toàn cho nước sạch. Với cấu trúc piston bù áp, van duy trì áp đầu ra ổn định trong dải 1–6 bar, chịu áp làm việc tối đa đến 25 bar.
Thân van đúc từ đồng thau mạ niken CW617N chống oxy hóa, ghế van bằng inox AISI 304 chịu mài mòn và gioăng EPDM chịu nhiệt đến 120°C. Thiết kế piston cơ học giúp phản hồi nhanh, không rung và không tạo tiếng ồn khi vận hành. Hai cổng ren 1/4”G trên thân cho phép lắp đồng hồ đo áp để theo dõi trực quan áp suất đầu ra.
Van FARG 504 DN50 là lựa chọn lý tưởng cho các tuyến ống chính trong hệ thống cấp nước tòa nhà, nhà máy, khách sạn hoặc khu dân cư, giúp bảo vệ thiết bị và duy trì áp lực ổn định, đặc biệt trong môi trường áp cao.
Xem đầy đủ các sản phẩm: van giam ap.
Cấu tạo tổng quan
Van giảm áp FARG 504 DN50 có cấu tạo cơ học chính xác với 16 chi tiết chế tạo từ vật liệu đạt chuẩn WRAS – ACS. Từng bộ phận đảm nhiệm chức năng riêng để đảm bảo độ kín, độ bền và khả năng điều chỉnh áp suất ổn định lâu dài.
| STT | Thành phần | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Lò xo chỉnh áp | Thép đàn hồi C72 DIN 17223 | Tạo lực cân bằng áp lực đầu ra |
| 2 | Đai ốc khóa | Đồng CW614N | Giữ cố định vít chỉnh |
| 3 | Lò xo chính | Thép C72 | Phản hồi khi áp thay đổi |
| 4 | Nắp trên | Đồng CW617N | Bảo vệ cụm lò xo và trục chỉnh |
| 5 | Đĩa truyền lực | Đồng CW617N | Truyền lực từ vít chỉnh đến piston |
| 6 | O-ring trên | EPDM | Giữ kín nắp trên |
| 7 | Vít giữ gioăng | Đồng CW614N | Cố định O-ring trung tâm |
| 8 | O-ring phụ | EPDM | Tăng kín giữa các khoang |
| 9 | Thân van | Đồng CW617N mạ niken | Chịu áp PN25, kết nối ren BSP |
| 10 | Trục piston | Đồng CW614N | Truyền lực từ lò xo đến đĩa van |
| 11 | Ghế van | Inox AISI 304 | Tạo bề mặt kín, chống ăn mòn |
| 12 | Đệm kín | EPDM | Giảm rung và giữ ổn định dòng chảy |
| 13 | O-ring trục | EPDM | Ngăn rò dọc trục |
| 14 | Đĩa van | Đồng CW614N | Điều tiết lưu lượng nước |
| 15 | O-ring cuối | EPDM | Đảm bảo kín tại đáy thân |
| 16 | Nắp dưới | Đồng CW617N | Giữ cụm piston và ghế van |
Nguyên lý hoạt động
Van giảm áp FARG 504 DN50 hoạt động theo cơ chế cân bằng giữa áp lực nước và lực đàn hồi của lò xo. Khi áp đầu vào vượt ngưỡng cài đặt, piston bị đẩy xuống, làm thu hẹp tiết diện dòng chảy để giảm áp đầu ra. Khi áp đầu vào giảm, lò xo giãn ra, mở rộng cửa van nhằm duy trì áp suất ổn định. Cơ cấu piston bù áp giúp phản hồi nhanh và giữ áp đầu ra không đổi, bất chấp biến thiên lưu lượng.
Người sử dụng có thể điều chỉnh áp bằng vít chỉnh phía trên thân van – xoay thuận chiều kim đồng hồ để tăng áp, xoay ngược chiều để giảm. Van hoạt động cơ học hoàn toàn, không cần điện, đảm bảo vận hành êm và an toàn. Piston và ghế inox được gia công chính xác, giúp giảm ma sát và tăng độ kín khít.
Nhờ cấu trúc gọn, bền và chống rung tốt, FARG 504 DN50 hoạt động ổn định trong các hệ thống nước áp cao hoặc có lưu lượng biến thiên mạnh.
Ưu – nhược điểm
Ưu điểm: Van FARG 504 DN50 có khả năng chịu áp cao, độ bền vượt trội và phản hồi nhanh. Thân đồng mạ niken chống oxy hóa, ghế inox AISI 304 chống ăn mòn, gioăng EPDM chịu nhiệt đến 120°C. Thiết kế piston bù áp giúp điều chỉnh áp suất mượt, vận hành êm và duy trì áp ổn định. Van đạt chứng nhận WRAS – ACS, phù hợp cho cả nước sạch và nước kỹ thuật.
Cấu trúc cơ học đơn giản, không cần điện, dễ bảo trì và có tuổi thọ cao. Hai cổng ren 1/4”G hỗ trợ gắn đồng hồ đo áp để theo dõi trực quan. Van vận hành ổn định trong hệ thống nước nóng, lạnh và PCCC.
Nhược điểm: Cần điều chỉnh thủ công, không có tự động hóa điện tử. Không thích hợp cho dầu, khí nén hoặc hóa chất. Khi áp đầu vào vượt 25 bar, cần bổ sung van an toàn phụ. Với nước có nhiều cặn, nên lắp lọc Y để bảo vệ ghế van và piston.
Ứng dụng tiêu biểu
Van giảm áp FARG 504 DN50 được ứng dụng trong hệ thống cấp nước trung tâm, tòa nhà cao tầng, bệnh viện, khách sạn và nhà máy. Van giúp giảm áp và duy trì áp suất ổn định, bảo vệ đồng hồ nước, van khóa, sprinkler và các thiết bị đầu cuối. Thiết kế piston giúp van phản ứng nhanh, hoạt động êm và ổn định trong điều kiện áp biến thiên.
Trong công nghiệp, van DN50 được dùng tại trạm bơm trung gian, mạng cấp nước kỹ thuật, hệ thống tưới hoặc PCCC cỡ nhỏ. Van thích hợp cho nước nóng, nước lạnh, hoạt động bền và ít cần bảo trì, đảm bảo hiệu suất cao trong thời gian dài.
Nhờ cấu trúc chính xác, vật liệu cao cấp và khả năng ổn định áp suất, FARG 504 DN50 là lựa chọn tối ưu cho các ứng dụng yêu cầu kiểm soát áp lực chính xác, an toàn và lâu dài.
Hướng dẫn lắp đặt và vận hành
Bước 1: Lắp van ở đoạn ống thẳng, tránh gần co, cút hoặc máy bơm. Hướng mũi tên trên thân phải trùng với chiều dòng chảy. Làm sạch đầu ống và ren trước khi lắp.
Bước 2: Quấn băng tan PTFE quanh ren, lắp van bằng tay trước rồi siết nhẹ bằng mỏ. Không siết quá mạnh để tránh hư ren đồng. Sau khi lắp, mở nhẹ nguồn nước để kiểm tra rò rỉ.
Bước 3: Điều chỉnh áp bằng vít chỉnh trên đỉnh van. Xoay thuận chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Theo dõi giá trị áp suất bằng đồng hồ đo tại cổng phụ.
Bước 4: Khi đạt áp mong muốn, siết đai ốc khóa cố định. Chạy thử hệ thống để đảm bảo áp ổn định và không rò rỉ.
Bước 5: Kiểm tra định kỳ 3–6 tháng. Làm sạch nắp dưới, piston và ghế van, thay gioăng EPDM khi cần. Không dùng cho dung dịch hóa chất hoặc dầu. Nếu lắp ngoài trời, nên che chắn để bảo vệ khỏi thời tiết.
