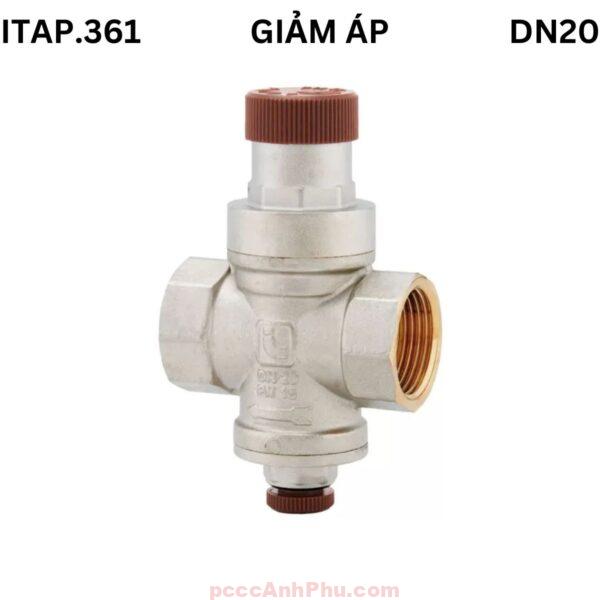

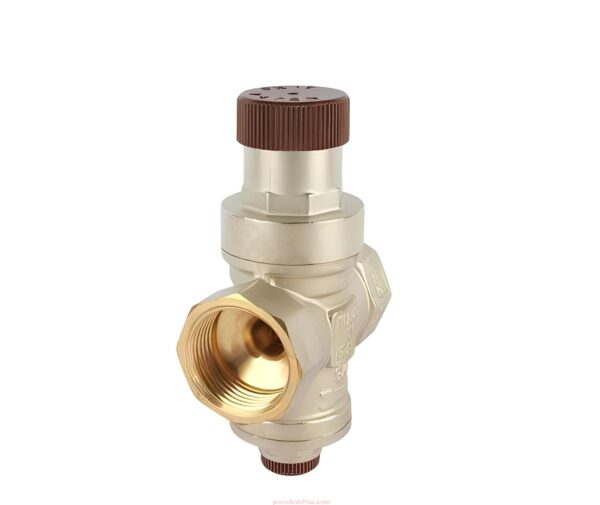

Van giảm áp ITAP 361 DN20 Italy
Van giảm áp ITAP 361 DN20 là model cỡ trung trong dòng MINIPRESS của hãng ITAP – Italy, thiết kế cho các hệ thống nước áp lực cao nhưng cần đầu ra ổn định. Van có cơ cấu điều chỉnh bằng tay, hoạt động hoàn toàn cơ học, không dùng điện, thích hợp cho hệ thống dân dụng, công nghiệp nhẹ và mạng cấp nước kỹ thuật tòa nhà. Thân đồng thau mạ niken sáng, cứng vững, chống ăn mòn và đảm bảo tuổi thọ lâu dài trong môi trường ẩm ướt.
Với khả năng làm việc ở áp suất tới 15 bar và nhiệt độ 80°C, van ITAP 361 DN20 vận hành ổn định trong các hệ thống có dao động lưu lượng lớn. Màng EPDM chất lượng cao và lò xo inox AISI 302 đảm bảo phản ứng nhanh, duy trì áp đầu ra ổn định, hạn chế hiện tượng sốc áp hoặc búa nước. Cổng gắn đồng hồ áp được tích hợp sẵn, giúp kiểm tra áp lực đầu ra thuận tiện mà không cần thêm phụ kiện.
Van được sử dụng phổ biến trong các hệ thống cấp nước cho biệt thự, khách sạn, khu dân cư hoặc các nhánh đường ống kỹ thuật. Nhờ cơ chế tự điều chỉnh áp lực và thiết kế gọn nhẹ, sản phẩm phù hợp lắp ngay sau đồng hồ tổng hoặc đầu ra của máy bơm, giúp cân bằng áp cho toàn mạng lưới.
Xem đầy đủ các sản phẩm: van giảm áp pccc.
Cấu tạo tổng quan
Van giảm áp ITAP 361 DN20 được cấu thành từ các bộ phận chính bằng vật liệu đạt chuẩn EN và WRAS. Các chi tiết được gia công CNC chính xác, đảm bảo độ kín, độ bền và hiệu năng điều áp cao. Cấu trúc chi tiết được mô tả trong bảng sau:
STT | Thành phần | Vật liệu | Chức năng |
---|---|---|---|
1 | Thân van | Đồng thau mạ Niken CW617N | Bảo vệ và chịu áp lực tối đa 15 bar |
2 | Vòng kín O-ring | NBR | Đảm bảo kín khít tại mối nối |
3 | Nắp dưới | Đồng thau CW617N | Giữ cụm lò xo và màng điều áp |
4 | Nắp chặn | POM | Chống mài mòn, chịu lực nén cao |
5 | Gioăng kín | EPDM | Chống thấm, chịu nhiệt cao |
6 | Đĩa chặn | Đồng CW614N | Điều tiết lưu lượng khi đóng mở |
7 | Gioăng phẳng | EPDM | Chống rung và giảm tiếng ồn |
8 | Trục dẫn | Đồng CW614N | Truyền lực giữa màng và đĩa van |
9 | O-ring phụ | EPDM | Ngăn rò dọc trục khi van hoạt động |
10 | Vòng kín phụ | NBR | Ổn định áp khoang điều chỉnh |
11 | Màng đàn hồi | EPDM | Truyền áp lực, phản hồi biến thiên |
12 | Nắp trên | Đồng CW617N | Chịu lực nén và bảo vệ lò xo |
13 | Nắp điều chỉnh | Nylon | Điều chỉnh áp đầu ra dễ dàng |
14 | Đệm lò xo | Đồng CW614N | Giữ ổn định cụm lò xo |
15 | Lò xo | Inox AISI 302 | Đàn hồi, không gỉ, phản ứng nhanh |
Nguyên lý hoạt động
Van giảm áp ITAP 361 DN20 hoạt động theo cơ chế cân bằng lực giữa lò xo và màng cao su EPDM. Khi áp suất đầu vào tăng cao hơn mức cài đặt, áp lực tác động lên màng khiến đĩa van hạ xuống, thu hẹp tiết diện dòng chảy, làm giảm áp đầu ra. Khi áp đầu vào giảm, lò xo giãn ra đẩy đĩa van lên, tăng tiết diện và ổn định lưu lượng.
Nhờ nguyên lý tự cân bằng này, van luôn duy trì áp suất ổn định, tránh quá tải cho hệ thống. Người vận hành có thể điều chỉnh mức áp mong muốn bằng nắp điều chỉnh Nylon phía trên – xoay thuận chiều kim đồng hồ để tăng áp, ngược lại để giảm. Toàn bộ quá trình diễn ra trơn tru, không gây rung hay tiếng ồn.
ITAP 361 DN20 thích hợp lắp ở đầu ra bơm tăng áp, các nhánh phân phối hoặc hệ thống cấp nước kỹ thuật trong nhà máy. Van có thể kết hợp cùng van một chiều và đồng hồ áp thành cụm điều áp hoàn chỉnh.
Ưu – nhược điểm
Ưu điểm: Thiết kế nhỏ gọn, lắp đặt nhanh, dễ điều chỉnh và bảo dưỡng. Thân đồng mạ niken chống ăn mòn, chịu áp cao, đảm bảo độ kín tuyệt đối. Màng EPDM độ đàn hồi cao giúp đáp ứng nhanh trước biến thiên áp suất, giữ dòng chảy ổn định. Lò xo inox AISI 302 có khả năng chống rỉ và duy trì lực nén ổn định trong suốt tuổi thọ sản phẩm.
Van tích hợp cổng gắn đồng hồ giúp theo dõi trực tiếp áp đầu ra mà không cần phụ kiện ngoài. Cấu trúc cơ học hoàn toàn, không cần điện, thích hợp cho hệ thống dân dụng, nhà máy, hoặc khu vực thiếu nguồn điện ổn định. Sản phẩm đạt tiêu chuẩn CE và WRAS của châu Âu.
Nhược điểm: Chỉ dùng được với nước sạch, không thích hợp cho dầu, khí nén hay hóa chất. Nếu áp đầu vào vượt quá 15 bar, cần lắp thêm van an toàn phụ để bảo vệ màng EPDM. Khi lắp đặt trong không gian hẹp, cần đảm bảo hướng dòng chảy đúng chiều để tránh đảo áp và giảm tuổi thọ van.
Ứng dụng tiêu biểu
Van giảm áp ITAP 361 DN20 được sử dụng phổ biến trong hệ thống cấp nước sinh hoạt, công trình dân dụng, khách sạn và nhà cao tầng. Sản phẩm giúp duy trì áp suất ổn định cho các thiết bị như vòi sen, máy nước nóng, bộ lọc nước, máy giặt hoặc hệ thống RO.
Trong hệ thống kỹ thuật và công nghiệp nhẹ, van ITAP 361 cũng đảm nhiệm vai trò giảm áp cục bộ, giúp bảo vệ các đoạn ống nhỏ hoặc thiết bị nhạy cảm với áp lực. Cấu tạo ren BSP tiêu chuẩn giúp tương thích với hầu hết phụ kiện ren đồng và nhựa tại Việt Nam, dễ dàng thay thế, lắp đặt.
Đặc biệt, van còn được ứng dụng trong các nhánh phân phối nước chữa cháy nhỏ, nơi cần ổn định áp đầu ra để tránh hiện tượng phun áp suất quá mạnh gây hại cho thiết bị PCCC và đường ống.
Hướng dẫn lắp đặt và vận hành
Bước 1: Chọn vị trí lắp đặt thích hợp – nên chọn đoạn ống thẳng, tránh co, cút hoặc đoạn gần bơm. Hướng mũi tên trên thân van phải cùng chiều dòng chảy. Làm sạch bề mặt ống và ren trước khi kết nối.
Bước 2: Dùng băng tan PTFE quấn đều quanh ren, siết nhẹ bằng tay, sau đó dùng mỏ siết chặt vừa đủ. Không siết quá lực tránh nứt ren đồng. Sau khi lắp, mở nhẹ nguồn nước để kiểm tra rò rỉ.
Bước 3: Dùng tay hoặc tuốc-nơ-vít xoay nắp Nylon để cài áp mong muốn. Xoay thuận chiều kim đồng hồ để tăng áp, ngược lại để giảm. Quan sát giá trị thực trên đồng hồ áp được gắn tại cổng phụ của van.
Bước 4: Khi hệ thống đã đạt áp ổn định, siết nắp chụp Nylon để cố định vị trí. Kiểm tra lại sau vài giờ vận hành đầu tiên để đảm bảo ổn định áp và không có rò rỉ.
Bước 5: Định kỳ mỗi 3–6 tháng vệ sinh phần nắp dưới, kiểm tra màng EPDM và các vòng O-ring. Nếu có dấu hiệu mòn hoặc rách nên thay thế ngay. Không dùng van cho nước nhiễm dầu, axit hoặc dung dịch có tính ăn mòn cao.
