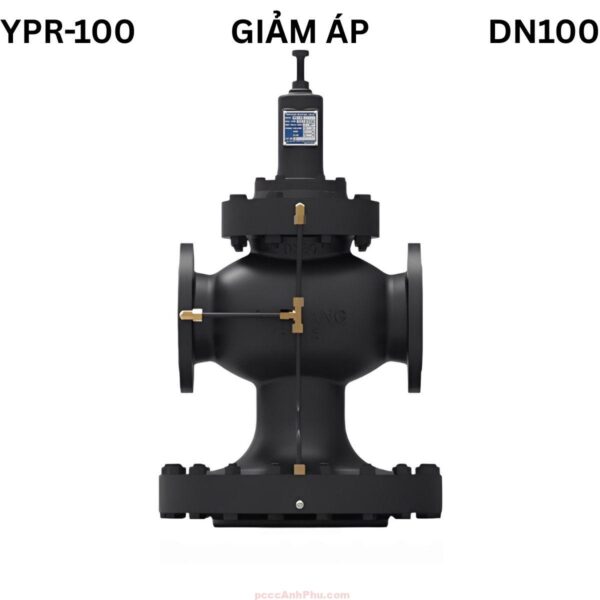

Van giảm áp Samyang YPR-100 DN100

Giới thiệu sản phẩm

Van giảm áp hơi Samyang YPR-100 DN100 là thiết bị điều chỉnh áp suất cao cấp, được thiết kế chuyên biệt cho hệ thống hơi bão hòa công nghiệp có lưu lượng lớn và áp suất cao. Đây là model lớn trong dòng YPR-100 của Samyang Hàn Quốc – thương hiệu nổi tiếng toàn cầu trong lĩnh vực van điều khiển áp suất. Với cơ chế pilot điều khiển tự động, YPR-100 DN100 giúp duy trì áp suất đầu ra ổn định, an toàn và tiết kiệm năng lượng trong mọi điều kiện vận hành.

Van được chế tạo bằng vật liệu chịu nhiệt và chống ăn mòn cao, hoạt động ổn định ở nhiệt độ tới 220°C, áp suất đầu vào 1.7 MPa và dải điều chỉnh đầu ra từ 0.02 – 1.37 MPa. YPR-100 DN100 đặc biệt thích hợp cho các nhà máy hơi trung tâm, hệ thống nồi hơi công nghiệp, bộ trao đổi nhiệt, dây chuyền sấy và mạng hơi phân phối trong các khu công nghiệp lớn. Sản phẩm hoàn toàn không cần điện, vận hành cơ học, giúp tối ưu chi phí và tăng độ tin cậy vận hành.

Xem đầy đủ các sản phẩm: van điều áp hơi

Cấu tạo tổng quan

Van giảm áp Samyang YPR-100 DN100 có cấu trúc cơ khí chắc chắn, được thiết kế đặc biệt cho hệ thống hơi có lưu lượng lớn. Cấu tạo gồm hai phần: thân van chính (Main Valve) và pilot điều khiển áp suất (Pilot Valve). Pilot đảm nhận vai trò cảm biến, điều tiết áp suất đầu ra bằng cách điều khiển áp lực lên màng đồng, trong khi thân van chính chịu trách nhiệm đóng mở dòng hơi để duy trì áp suất ổn định.

Các dải áp được phân theo màu lò xo: vàng (0.02–0.2 MPa), đỏ (0.14–0.68 MPa), và xanh (0.55–1.37 MPa). Nhờ lựa chọn linh hoạt, van có thể đáp ứng nhiều dải áp khác nhau mà vẫn duy trì độ ổn định cao. Bên trong thân van được phủ lớp epoxy chống ăn mòn, giúp vận hành bền bỉ trong điều kiện nhiệt độ và độ ẩm cao của hệ thống hơi công nghiệp.

Nguyên lý hoạt động

Van giảm áp Samyang YPR-100 DN100 hoạt động theo cơ chế pilot điều khiển áp suất. Khi áp suất đầu ra tăng vượt giá trị cài đặt, áp lực truyền từ pilot lên màng đồng sẽ tăng, khiến đĩa van chính hạ xuống, thu hẹp tiết diện dòng chảy, giúp giảm áp suất ra. Khi áp suất ra giảm thấp hơn mức cài đặt, áp lực trên màng giảm, đĩa van mở rộng, cho phép hơi đi qua nhiều hơn để đưa hệ thống về trạng thái cân bằng.

Quá trình này hoàn toàn tự động, diễn ra liên tục và không cần điện năng. Cấu trúc hai tầng của YPR-100 DN100 giúp phản hồi nhanh, ổn định và tránh hiện tượng dao động áp (hunting). Nhờ đó, áp suất đầu ra luôn giữ trong phạm vi sai số nhỏ, đảm bảo độ ổn định cho các thiết bị sử dụng hơi phía sau van.

Dòng chảy bên trong van được tối ưu hóa để giảm tổn thất áp, đồng thời tránh rung, tiếng ồn và hiện tượng “búa nước”. Điều này đặc biệt quan trọng trong các đường ống hơi công nghiệp có lưu lượng lớn và áp suất cao.

Ưu điểm nổi bật

Điều áp chính xác và ổn định: Van duy trì áp suất đầu ra ổn định trong phạm vi sai số nhỏ, ngay cả khi lưu lượng và áp đầu vào biến động mạnh.

Phản hồi nhanh: Pilot điều khiển áp suất cực nhạy, phản ứng tức thì với thay đổi tải, giúp hệ thống hơi hoạt động ổn định và an toàn.

Chịu nhiệt cao: Màng đồng và seat inox giúp van hoạt động ổn định trong môi trường hơi bão hòa đến 220°C.

Không cần điện: Van vận hành hoàn toàn cơ học, lý tưởng cho khu vực không có nguồn điện hoặc dễ cháy nổ.

Bền bỉ và dễ bảo trì: Cấu trúc thân hai phần cho phép tháo rời nhanh, dễ kiểm tra và thay thế linh kiện mà không cần tháo toàn bộ hệ thống.

Tuổi thọ cao: Vật liệu gang cầu và inox chống mài mòn, kết hợp lớp phủ chống oxy hóa, giúp van hoạt động bền bỉ hàng chục nghìn giờ mà không giảm hiệu suất.

Ứng dụng tiêu biểu

Van giảm áp Samyang YPR-100 DN100 được sử dụng trong các hệ thống hơi công nghiệp quy mô lớn, nơi yêu cầu điều áp chính xác và ổn định lâu dài. Nhờ khả năng chịu áp và lưu lượng lớn, sản phẩm phù hợp với hầu hết ứng dụng điều khiển hơi công nghiệp.

Trong hệ thống nồi hơi và mạng hơi trung tâm, YPR-100 DN100 giúp giảm áp suất từ nguồn hơi chính để cung cấp hơi ổn định cho các thiết bị sử dụng như bộ trao đổi nhiệt, máy sấy, nồi hấp hoặc đường ống phân phối phụ.

Trong ngành thực phẩm, dệt, hóa chất và sản xuất giấy, van đảm bảo áp suất hơi ổn định, giúp duy trì nhiệt độ chính xác trong quá trình sấy, hấp hoặc phản ứng nhiệt, góp phần tăng năng suất và tiết kiệm năng lượng.

Trong hệ thống điều hòa và sưởi công nghiệp, YPR-100 DN100 được lắp đặt ở nhánh điều áp chính để cân bằng áp suất giữa các khu vực, đảm bảo an toàn cho thiết bị và đường ống.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch đường ống, loại bỏ cặn và nước ngưng trước khi lắp. Lắp bộ lọc Y-strainer và tách nước (Water Separator) ở đầu vào để bảo vệ pilot khỏi hơi ẩm và bụi bẩn.

Bước 2: Lắp van đúng chiều dòng hơi (mũi tên chỉ hướng). Với DN100, nên lắp ngang để đảm bảo lực phân bố đều và dễ thao tác điều chỉnh áp.

Bước 3: Căn chỉnh mặt bích chính xác, siết bulong đều tay theo hình chéo. Sau khi lắp xong, mở nhẹ dòng hơi để kiểm tra rò rỉ và độ phản hồi của pilot.

Bước 4: Sử dụng đồng hồ đo áp tại đầu ra để điều chỉnh vít chỉnh áp trên nắp van. Vặn theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm áp. Khi đạt giá trị mong muốn, khóa cố định vít chỉnh.

Bước 5: Chạy thử hệ thống ở nhiều mức tải khác nhau để kiểm tra độ ổn định. Nếu áp suất dao động, kiểm tra pilot, màng đồng và bộ lọc hơi để đảm bảo lưu lượng ổn định.

Bảo dưỡng định kỳ: Thực hiện mỗi 3–6 tháng, kiểm tra độ kín của seat, tình trạng lò xo, màng và vệ sinh pilot. Sử dụng phụ tùng chính hãng Samyang để duy trì hiệu suất điều áp và độ bền lâu dài.

Với khả năng chịu áp cao, vận hành chính xác và độ bền vượt trội, van giảm áp hơi Samyang YPR-100 DN100 là giải pháp hoàn hảo cho các hệ thống hơi công nghiệp quy mô lớn. Sản phẩm giúp duy trì áp suất ổn định, giảm hao phí năng lượng và đảm bảo an toàn tuyệt đối cho toàn bộ dây chuyền vận hành.
