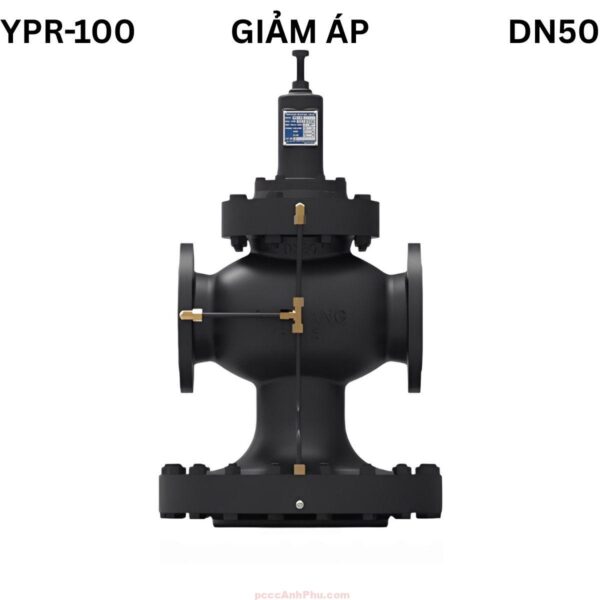

Van giảm áp Samyang YPR-100 DN50

Giới thiệu sản phẩm

Van giảm áp hơi Samyang YPR-100 DN50 là thiết bị điều chỉnh áp suất cơ khí cao cấp, chuyên dùng trong hệ thống hơi bão hòa có nhiệt độ và áp suất lớn. Đây là model cỡ trung trong dòng YPR-100 nổi tiếng của Samyang Hàn Quốc, được thiết kế cho khả năng giảm áp chính xác, ổn định và bền bỉ. Với cơ chế điều khiển bằng pilot, YPR-100 DN50 giúp kiểm soát áp suất đầu ra một cách tự động, đảm bảo an toàn cho thiết bị và tiết kiệm năng lượng cho toàn bộ hệ thống hơi công nghiệp.

Sản phẩm thích hợp cho môi trường hơi có nhiệt độ đến 220°C, áp suất đầu vào tối đa 1.7 MPa, dải áp suất đầu ra linh hoạt từ 0.02 – 1.37 MPa tùy theo loại lò xo. Thiết kế bền chắc, vận hành không cần điện và khả năng phản hồi nhanh giúp YPR-100 DN50 hoạt động ổn định trong các nhà máy dệt, thực phẩm, hóa chất, giấy hoặc hệ thống sưởi trung tâm.

Xem đầy đủ các sản phẩm: van giảm áp tự động

Cấu tạo tổng quan

Van giảm áp Samyang YPR-100 DN50 có cấu tạo cơ học vững chắc với hai cụm điều khiển riêng biệt: thân chính và pilot điều áp. Pilot có vai trò phát hiện thay đổi áp suất đầu ra, sau đó điều tiết lực tác động lên màng đồng để kiểm soát vị trí của đĩa van chính. Cấu trúc này cho phép van phản ứng nhanh và duy trì áp suất ổn định ngay cả khi lưu lượng hơi biến đổi lớn.

Lò xo điều chỉnh được phân loại theo màu sắc để phù hợp từng dải áp: vàng (0.02–0.2 MPa), đỏ (0.14–0.68 MPa) và xanh (0.55–1.37 MPa). Thiết kế thân van lớn hơn giúp tăng lưu lượng hơi qua van, đồng thời giảm rung và giữ ổn định khi tải thay đổi. Các bề mặt trong được phủ lớp chống oxy hóa nhằm kéo dài tuổi thọ thiết bị trong môi trường hơi nóng.

Nguyên lý hoạt động

Van giảm áp Samyang YPR-100 DN50 hoạt động dựa trên nguyên lý điều khiển pilot. Khi áp suất đầu ra vượt giá trị cài đặt, áp lực tác động lên màng đồng tăng lên, khiến đĩa van chính hạ xuống, giảm tiết diện dòng chảy, qua đó hạ áp suất đầu ra. Khi áp suất đầu ra thấp hơn mức mong muốn, áp trên màng giảm, đĩa van nâng lên, tăng lưu lượng hơi, đưa hệ thống trở lại trạng thái ổn định.

Quá trình điều áp diễn ra liên tục, hoàn toàn tự động và không cần nguồn điện. Cấu trúc tách biệt giữa pilot và thân chính giúp van phản ứng nhanh, giảm sai số điều áp, hạn chế hiện tượng dao động (hunting) và giữ áp suất ổn định lâu dài. Nhờ thiết kế tối ưu, YPR-100 DN50 hoạt động êm ái, tránh rung lắc và tiếng ồn trong đường ống.

Cơ chế dòng chảy tuyến tính còn giúp giảm tổn thất áp suất, tăng hiệu quả truyền nhiệt và duy trì lưu lượng ổn định, ngay cả khi áp đầu vào thay đổi đột ngột.

Ưu điểm nổi bật

Điều áp chính xác cao: Duy trì áp suất đầu ra ổn định với sai số nhỏ, đảm bảo hơi ra đều và ổn định cho thiết bị sử dụng.

Phản ứng nhanh: Cơ cấu pilot nhạy, phản hồi ngay khi áp suất thay đổi, giúp tránh hiện tượng dao động và tăng độ an toàn vận hành.

Chịu nhiệt và áp cao: Màng đồng và seat inox cho phép hoạt động liên tục ở 220°C, áp suất đến 1.7 MPa mà không bị biến dạng.

Không cần điện: Van hoạt động hoàn toàn cơ học, lý tưởng cho môi trường công nghiệp khắc nghiệt hoặc khu vực không có nguồn điện.

Bảo trì dễ dàng: Cấu trúc tháo rời từng phần giúp vệ sinh, kiểm tra và thay linh kiện mà không cần tháo cả van khỏi đường ống.

Tuổi thọ cao: Vật liệu chống ăn mòn, chịu va đập tốt, đảm bảo độ bền lâu dài và hiệu suất ổn định qua nhiều năm sử dụng.

Ứng dụng tiêu biểu

Van giảm áp Samyang YPR-100 DN50 được sử dụng phổ biến trong các hệ thống hơi trung và cao áp đòi hỏi áp suất ổn định, lưu lượng lớn và khả năng phản hồi nhanh. Sản phẩm phù hợp cho cả môi trường công nghiệp nặng và dân dụng.

Trong hệ thống nồi hơi và đường dẫn hơi công nghiệp, YPR-100 DN50 giúp giảm áp từ nguồn hơi chính xuống mức an toàn, bảo vệ các thiết bị sử dụng hơi như bộ trao đổi nhiệt, máy sấy, hoặc nồi hấp khỏi áp suất vượt mức.

Trong ngành dệt, thực phẩm, hóa chất, in ấn và chế biến giấy, van duy trì áp suất hơi ổn định cho các quá trình sấy, ép, hoặc gia nhiệt, đảm bảo chất lượng sản phẩm và tiết kiệm nhiên liệu vận hành.

Trong hệ thống sưởi trung tâm hoặc điều hòa sử dụng hơi, YPR-100 DN50 giúp điều chỉnh áp suất đồng đều giữa các khu vực, bảo vệ đường ống và tăng hiệu suất truyền nhiệt.

Hướng dẫn lắp đặt và vận hành

Bước 1: Vệ sinh đường ống kỹ trước khi lắp, loại bỏ cặn và nước ngưng. Khuyến nghị lắp bộ lọc Y-strainer và bộ tách nước (Water Separator) ở đầu vào để tránh bụi và hơi ẩm đi vào pilot.

Bước 2: Lắp van đúng chiều dòng hơi (mũi tên trên thân chỉ hướng). Với DN50, vị trí lắp ngang là lý tưởng để giữ cân bằng lực và dễ điều chỉnh áp.

Bước 3: Căn chỉnh mặt bích chính xác, siết bulong đều theo hình chéo. Sau khi lắp, mở nhẹ dòng hơi để kiểm tra rò rỉ và độ phản hồi của pilot.

Bước 4: Sử dụng đồng hồ đo áp ở đầu ra để điều chỉnh vít trên nắp van. Vặn theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm áp. Khi đạt mức cài đặt, cố định vít chỉnh để tránh thay đổi ngoài ý muốn.

Bước 5: Chạy thử hệ thống ở nhiều mức tải khác nhau. Nếu phát hiện dao động áp, kiểm tra tình trạng màng đồng, pilot và vệ sinh bộ lọc. Đảm bảo hơi vào van luôn khô và sạch để duy trì độ ổn định.

Bảo dưỡng định kỳ: Kiểm tra mỗi 3–6 tháng, làm sạch seat, màng và lò xo. Dùng phụ tùng chính hãng Samyang khi thay thế để đảm bảo hiệu suất điều áp và độ kín tuyệt đối.

Với khả năng điều áp chính xác, độ bền cao và cấu trúc tối ưu cho môi trường hơi công nghiệp, van giảm áp hơi Samyang YPR-100 DN50 là giải pháp toàn diện giúp ổn định áp suất, tiết kiệm năng lượng và nâng cao độ an toàn vận hành cho toàn bộ hệ thống hơi công nghiệp.
