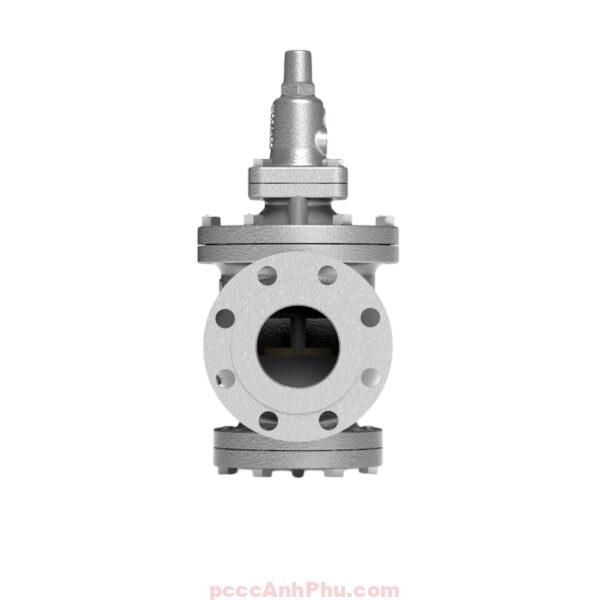

Van giảm áp Samyang YPR-1S DN32

Giới thiệu sản phẩm

Van giảm áp hơi Samyang YPR-1S DN32 là thiết bị điều áp kiểu pilot tiên tiến dùng trong hệ thống hơi bão hòa áp trung bình. Van duy trì áp suất đầu ra ổn định ở dải 0.03–0.5 MPa, chịu áp vào tới 1.0 MPa và làm việc tin cậy ở nhiệt độ 220 °C. Cấu trúc pilot-diaphragm giúp van tự động điều chỉnh lưu lượng theo biến thiên áp, tránh dao động và bảo vệ thiết bị hạ lưu khỏi quá áp.

Thân van đúc gang GC200 chịu nhiệt cao, ghế và đĩa van chế tạo bằng hợp kim CAC406 phủ inox STS giúp tăng độ bền, chống ăn mòn và đảm bảo kín khít tuyệt đối. Kích thước DN32 thích hợp cho tuyến hơi nhánh, hệ thống sấy, thiết bị trao đổi nhiệt và cụm điều áp cục bộ trong dây chuyền công nghiệp. Van được kết nối bằng mặt bích KS 10K RF tiêu chuẩn Hàn Quốc, dễ lắp đặt và bảo trì định kỳ.

Xem đầy đủ các sản phẩm: van giảm áp pccc

Cấu tạo tổng quan

Samyang YPR-1S DN32 được cấu thành từ thân van, cụm pilot điều khiển, màng phản hồi áp, lò xo đặt áp, ghế và đĩa van cùng vòng đệm kín graphite chịu nhiệt. Cấu trúc cơ học bền chắc, gia công chính xác giúp phản hồi nhanh, điều áp ổn định và giảm hao mòn trong quá trình vận hành liên tục.

Nguyên lý hoạt động

Van vận hành theo cơ chế pilot-type: hơi cao áp đi qua pilot, tác động lên màng điều chỉnh và lò xo đặt áp. Khi áp suất đầu ra vượt giá trị cài đặt, màng nâng lên làm pilot đóng lại, giảm dòng hơi qua van chính. Khi áp suất giảm, pilot mở ra để bù lưu lượng. Cơ chế tự cân bằng giữa áp suất và lực lò xo giúp duy trì áp suất đầu ra luôn ổn định.

SƠ ĐỒ NGUYÊN LÝ VAN GIẢM ÁP HƠI SAMYANG YPR-1S DN32
 ┌──────────────────────────────────────────┐
 │             HƠI ÁP CAO (INLET)          │
 │                   │                     │
 │                   ▼                     │
 │           ┌───────────────┐             │
 │           │  CỤM PILOT    │◄─────┐      │
 │           └─────┬─────────┘      │      │
 │                 │                │      │
 │           MÀNG ĐIỀU CHỈNH        │      │
 │                 │                │      │
 │           GHẾ VAN CHÍNH          │      │
 │                 │                │      │
 │             HƠI RA (OUTLET)──────┘      │
 │                                          │
 │   ▲ Phản hồi áp suất ra                 │
 │   │                                      │
 │  Lò xo đặt áp                            │
 └──────────────────────────────────────────┘

Nhờ thiết kế pilot-piston chính xác và màng phản hồi nhạy, YPR-1S DN32 duy trì áp suất ra ổn định ngay cả khi tải thay đổi nhanh. Hệ thống hoạt động thuần cơ học, không cần nguồn điện hoặc khí phụ trợ, giúp tiết kiệm năng lượng và đảm bảo an toàn lâu dài.

Ưu điểm nổi bật

Điều áp chính xác: Cơ cấu pilot phản ứng nhanh, ổn định áp suất ra liên tục.

Độ kín tuyệt đối: Ghế van inox và đĩa CAC406 chống rò rỉ, giảm tổn thất năng lượng.

Chịu nhiệt cao: Vật liệu STS vận hành bền ở 220 °C mà không biến dạng.

Thiết kế tối ưu: Cấu trúc nhỏ gọn, dễ lắp trên tuyến ống hơi công nghiệp.

Hoạt động cơ học: Không cần nguồn phụ, độ tin cậy cao trong môi trường khắc nghiệt.

Bảo trì thuận tiện: Mô-đun tháo lắp nhanh, vệ sinh và kiểm tra dễ dàng.

Ứng dụng tiêu biểu

YPR-1S DN32 được ứng dụng rộng rãi trong các hệ thống hơi công nghiệp trung áp, như nhà máy dệt, chế biến thực phẩm, dược phẩm và sấy gỗ. Van giúp duy trì áp suất ổn định tại các bộ trao đổi nhiệt, nồi hấp, thiết bị sấy hoặc cụm phân phối hơi, đảm bảo hiệu quả truyền nhiệt tối ưu và giảm tổn thất năng lượng.

Bên cạnh đó, sản phẩm còn được sử dụng trong trạm điều áp hơi, hệ thống cấp hơi khu vực và dây chuyền sản xuất có biến thiên tải nhanh. Nhờ độ ổn định cao và tuổi thọ dài, Samyang YPR-1S DN32 trở thành lựa chọn đáng tin cậy cho các ứng dụng yêu cầu điều áp chính xác, vận hành bền bỉ và an toàn tuyệt đối.

Hướng dẫn lắp đặt và vận hành

Bước 1: Lắp van đúng chiều dòng hơi theo mũi tên khắc trên thân.

Bước 2: Đặt bộ lọc (≥ 80 mesh) trước van để ngăn cặn và bụi hơi.

Bước 3: Lắp bẫy hơi tại đầu vào nhằm loại nước ngưng, tránh va đập nhiệt.

Bước 4: Siết đều bu-lông mặt bích, kiểm tra độ kín trước khi khởi động.

Bước 5: Mở nguồn hơi dần dần, điều chỉnh vít pilot đến áp suất mong muốn.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần, vệ sinh pilot và màng điều áp.

Tuân thủ đúng quy trình giúp van giảm áp Samyang YPR-1S DN32 vận hành ổn định, duy trì áp suất chính xác và tăng tuổi thọ cho toàn hệ thống hơi công nghiệp.
