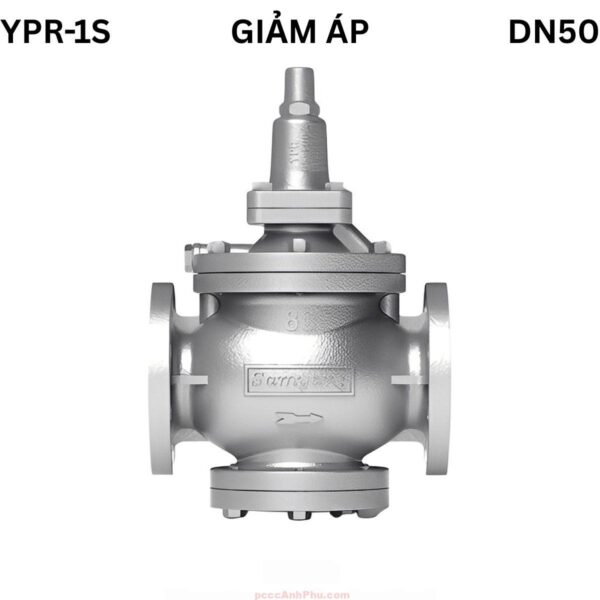

Van giảm áp Samyang YPR-1S DN50

Giới thiệu sản phẩm

Van giảm áp hơi Samyang YPR-1S DN50 là dòng van điều áp công nghiệp kiểu pilot chuyên dụng cho hệ thống hơi bão hòa, giúp duy trì áp suất đầu ra ổn định và giảm dao động khi tải thay đổi. Van hoạt động theo nguyên lý điều khiển gián tiếp bằng pilot, điều chỉnh áp suất trong khoảng 0.03–0.5 MPa, chịu áp suất đầu vào tối đa 1.0 MPa và nhiệt độ làm việc đến 220 °C. Cấu trúc bền chắc, phản hồi nhanh và độ kín cao giúp van đảm bảo an toàn và hiệu suất lâu dài cho toàn bộ hệ thống.

Thân van đúc bằng gang GC200, đĩa và ghế van sử dụng hợp kim đồng CAC406 phủ inox STS, mang lại khả năng chống ăn mòn và mài mòn vượt trội. Model DN50 có tiết diện lớn, lưu lượng ổn định, phù hợp cho hệ thống sấy trung tâm, bộ trao đổi nhiệt, trạm điều áp hoặc tuyến hơi chính của nhà máy. Kết nối mặt bích KS 10K RF tiêu chuẩn giúp lắp đặt thuận tiện và bảo trì dễ dàng.

Xem đầy đủ các sản phẩm: van giảm ap.

Cấu tạo tổng quan

Samyang YPR-1S DN50 gồm thân van chịu áp, cụm pilot điều khiển, màng phản hồi áp, lò xo đặt áp, ghế và đĩa van cùng các vòng đệm kín graphite chịu nhiệt. Các chi tiết được thiết kế chính xác, đảm bảo độ kín khít và khả năng phản hồi nhanh với thay đổi áp suất. Toàn bộ kết cấu cơ học chắc chắn, dễ tháo lắp khi bảo trì mà không cần ngắt toàn tuyến hơi.

Nguyên lý hoạt động

Van hoạt động theo cơ chế điều áp gián tiếp: hơi cao áp đi qua cụm pilot, tác động lên màng điều chỉnh và lò xo đặt áp. Khi áp suất đầu ra tăng vượt giá trị cài đặt, màng nâng lên khiến pilot đóng lại, giảm dòng hơi qua van chính. Khi áp suất giảm, pilot mở ra để bù hơi, giúp duy trì áp suất đầu ra ổn định. Quá trình diễn ra hoàn toàn cơ học, không cần nguồn điện hay khí phụ trợ.

SƠ ĐỒ NGUYÊN LÝ VAN GIẢM ÁP HƠI SAMYANG YPR-1S DN50
 ┌──────────────────────────────────────────┐
 │             HƠI ÁP CAO (INLET)          │
 │                   │                     │
 │                   ▼                     │
 │           ┌───────────────┐             │
 │           │  CỤM PILOT    │◄─────┐      │
 │           └─────┬─────────┘      │      │
 │                 │                │      │
 │           MÀNG ĐIỀU CHỈNH        │      │
 │                 │                │      │
 │           GHẾ VAN CHÍNH          │      │
 │                 │                │      │
 │             HƠI RA (OUTLET)──────┘      │
 │                                          │
 │   ▲ Phản hồi áp suất ra                 │
 │   │                                      │
 │  Lò xo đặt áp                            │
 └──────────────────────────────────────────┘

Nhờ sự kết hợp giữa cụm pilot nhạy và màng phản hồi thép không gỉ, YPR-1S DN50 duy trì áp suất đầu ra ổn định với độ sai lệch nhỏ, đảm bảo dòng hơi đều và hiệu quả truyền nhiệt tối ưu. Thiết kế chắc chắn giúp van hoạt động ổn định trong môi trường tải thay đổi nhanh.

Ưu điểm nổi bật

Điều áp chính xác: Cụm pilot phản ứng nhanh, giữ áp suất đầu ra ổn định.

Chịu nhiệt cao: Hoạt động bền bỉ ở 220 °C, chống biến dạng vật liệu.

Kín khít tuyệt đối: Ghế van inox và đĩa CAC406 đảm bảo rò rỉ gần như 0 %.

Thiết kế công nghiệp: Cấu trúc nhỏ gọn, bền chắc, dễ lắp đặt và bảo trì.

Không cần nguồn phụ: Cơ chế cơ học tự điều chỉnh, tin cậy và an toàn.

Tuổi thọ cao: Vật liệu chịu nhiệt và chống ăn mòn tăng độ bền vận hành.

Ứng dụng tiêu biểu

YPR-1S DN50 được sử dụng rộng rãi trong các hệ thống hơi công nghiệp trung áp, như nhà máy dệt, chế biến thực phẩm, dược phẩm và thiết bị sấy. Van giúp kiểm soát áp suất cấp hơi ổn định, đảm bảo nhiệt độ đều, tiết kiệm năng lượng và giảm rung trong đường ống. Hiệu quả điều áp chính xác giúp kéo dài tuổi thọ thiết bị hạ lưu và duy trì chất lượng sản xuất ổn định.

Ngoài ra, Samyang YPR-1S DN50 còn được ứng dụng trong các trạm phân phối hơi trung tâm, hệ thống trao đổi nhiệt và bộ gia nhiệt công nghiệp. Với thiết kế cơ học chính xác, khả năng phản hồi nhanh và độ kín tuyệt đối, van trở thành lựa chọn tin cậy cho các hệ thống hơi yêu cầu độ an toàn cao và vận hành liên tục.

Hướng dẫn lắp đặt và vận hành

Bước 1: Đặt van đúng chiều dòng hơi theo mũi tên chỉ hướng.

Bước 2: Gắn bộ lọc hơi ≥ 80 mesh trước van để loại bỏ cặn bẩn.

Bước 3: Lắp bẫy hơi gần đầu vào để ngăn nước ngưng xâm nhập pilot.

Bước 4: Siết đều bu-lông mặt bích và kiểm tra độ kín trước khi cấp hơi.

Bước 5: Mở nguồn hơi từ từ, điều chỉnh vít pilot để đạt áp suất mong muốn.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần, vệ sinh pilot và kiểm tra màng điều áp.

Tuân thủ quy trình giúp van giảm áp Samyang YPR-1S DN50 hoạt động ổn định, duy trì áp suất chính xác và đảm bảo tuổi thọ cao cho toàn bộ hệ thống hơi công nghiệp.
