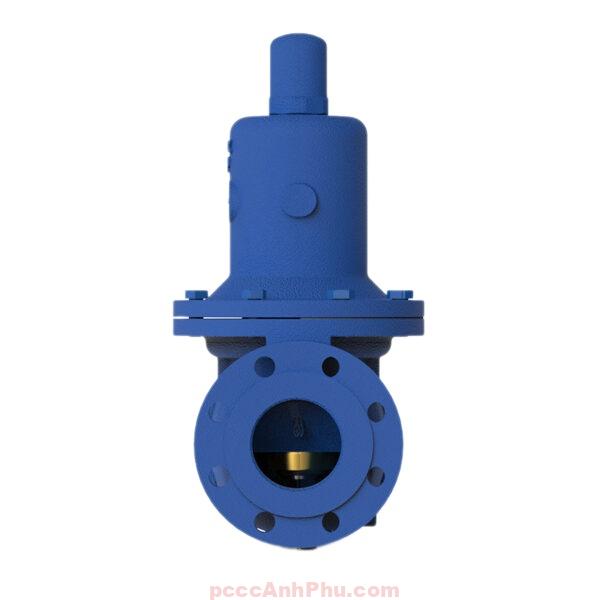

Van giảm áp Samyang YPR-2A DN32

Giới thiệu van giảm áp Samyang YPR-2A DN32

Van giảm áp Samyang YPR-2A DN32 là dòng van giảm áp nước được phát triển bởi hãng Samyang Hàn Quốc, thương hiệu nổi tiếng chuyên về thiết bị điều áp, an toàn đường ống và hệ thống cấp nước công nghiệp. Sản phẩm được sản xuất theo tiêu chuẩn KS B 2304, sử dụng cơ cấu màng – lò xo trực tiếp, hoạt động ổn định, không cần năng lượng ngoài và cho độ chính xác cao trong quá trình điều chỉnh áp lực.

Kích thước DN32 được thiết kế dành cho các hệ thống đường ống trung bình trong tòa nhà, nhà máy hoặc khu dân cư. Áp đầu vào tối đa đạt 1.0 MPa, phạm vi điều chỉnh áp đầu ra 0.05 – 0.35 MPa. Van chịu nhiệt tới 80 °C, vận hành ổn định cả khi lưu lượng biến động mạnh, phù hợp cho cả nước lạnh và nước nóng trung tâm. Với cấu tạo chắc chắn, lớp sơn epoxy chống ăn mòn và gioăng kín hoàn hảo, YPR-2A DN32 có tuổi thọ trung bình trên 5 năm trong điều kiện sử dụng liên tục.

Xem đầy đủ các sản phẩm: van giảm áp hơi nóng

Cấu tạo tổng quan

Van Samyang YPR-2A DN32 gồm nhiều bộ phận phối hợp tạo thành cơ cấu điều áp hoàn chỉnh. Mỗi chi tiết được gia công chính xác để đảm bảo độ kín, độ bền và khả năng chịu áp cao trong môi trường vận hành liên tục. Thiết kế dạng mặt bích KS 10K giúp van liên kết chắc chắn với hệ thống ống công nghiệp, chống rung, giảm rò rỉ và dễ bảo trì.

Nguyên lý hoạt động

Van giảm áp Samyang YPR-2A DN32 vận hành dựa trên nguyên lý cân bằng lực giữa áp suất nước và lực đàn hồi của lò xo. Khi nước đi vào van, áp đầu vào (P1) tác động lên màng. Nếu áp đầu ra (P2) thấp hơn giá trị cài đặt, lực lò xo thắng áp lực nước, đẩy đĩa mở rộng, cho phép nước qua nhiều hơn. Khi áp đầu ra tăng tới giá trị đã điều chỉnh, áp lực nước phản hồi lại màng, nén lò xo và làm đĩa van hạ xuống, giảm tiết diện dòng chảy, duy trì áp ổn định tại đầu ra.

Chu trình đóng – mở diễn ra liên tục, đảm bảo áp ra dao động không quá ±5 % dù áp đầu vào hoặc lưu lượng thay đổi. Cấu trúc bên trong có các lỗ thông áp phụ (balance hole) giúp cân bằng áp hai mặt màng, ngăn dao động áp và giảm hiện tượng búa nước. Nhờ thiết kế dòng chảy tuyến tính, áp lực giảm dần đều từ tâm ra thành, tránh xoáy nước gây rung động và tiếng ồn trong ống.

Đối với hệ thống có chênh lệch áp lớn (ví dụ đầu vào 0.8 MPa, đầu ra 0.1 MPa), Samyang khuyến cáo lắp hai cấp giảm áp nối tiếp để giảm mài mòn màng và tăng độ chính xác. Khi sử dụng cho nước nóng, nên đặt van cách nguồn nhiệt ít nhất 1 m để tránh lão hóa màng NBR sớm.

Ưu điểm nổi bật

1. Hiệu quả điều áp cao và phản hồi nhanh: Màng NBR có độ đàn hồi lớn, kết hợp lò xo chính xác giúp van phản ứng tức thời khi áp thay đổi, duy trì ổn định áp đầu ra trong thời gian dài.

2. Độ bền cơ học vượt trội: Thân gang GC200 phủ epoxy dày 250 µm chống ăn mòn, chịu lực nén và rung động cao, phù hợp lắp trong buồng kỹ thuật, phòng bơm hoặc giếng nước ngầm.

3. Khả năng chống búa nước (Water Hammer Proof): Cấu trúc lỗ giảm chấn trong thân làm dịu xung lực khi đóng – mở đột ngột, bảo vệ toàn bộ hệ thống ống.

4. Thiết kế tối ưu cho bảo trì: Có thể tháo toàn bộ cụm nắp và màng từ phía trên mà không cần tháo van khỏi đường ống, tiết kiệm thời gian bảo dưỡng định kỳ.

5. Ứng dụng đa năng: Dùng tốt cho nước sạch, nước nóng, hệ thống điều áp tầng, trạm xử lý, bơm định lượng và cả cụm chữa cháy PCCC. Van tương thích với tiêu chuẩn mặt bích JIS 10K phổ biến tại Việt Nam.

Ứng dụng tiêu biểu

Hệ thống cấp nước công nghiệp: Van Samyang YPR-2A DN32 được lắp tại tuyến phân phối chính để ổn định áp cho toàn nhà máy. Nhờ giữ áp chính xác, thiết bị sau van như bồn áp lực, nồi hơi, bộ lọc, vòi phun hoạt động bền và tiết kiệm năng lượng.

Tòa nhà cao tầng: Trong các khu chung cư, khách sạn, văn phòng, van thường được lắp ở tầng kỹ thuật hoặc trục giảm áp. Nó hạ áp từ bồn chứa mái xuống tầng thấp, tránh nổ đường ống và giúp lưu lượng ổn định cho mỗi tầng.

Trạm xử lý nước & RO: Van điều chỉnh áp cho bơm định lượng, hệ thống lọc cát, lọc tinh, màng RO. Nhờ ổn định áp, chất lượng nước đầu ra ổn định hơn, tránh hư hỏng màng lọc đắt tiền.

Ngành HVAC và nước nóng trung tâm: Van DN32 được dùng trong hệ thống tuần hoàn nước nóng, điều chỉnh áp hồi để cân bằng nhiệt độ, giảm tiếng ồn và tránh rò rỉ tại các khớp nối.

Hệ thống PCCC: Trong cụm cấp nước chữa cháy, van hoạt động như van giảm áp pccc để hạ áp từ bơm chính về mức an toàn cho đường ống và vòi phun, duy trì hiệu suất ổn định khi có sự cố cháy nổ.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Chuẩn bị đường ống: Làm sạch cặn rỉ, đảm bảo hai mặt bích thẳng hàng. Nên lắp bộ lọc Y-strainer 40 mesh và van khóa trước van giảm áp để bảo vệ đĩa và màng khỏi tạp chất.

Bước 2 – Định vị van: Lắp van theo phương ngang, mũi tên trên thân hướng cùng chiều dòng nước. Đảm bảo khoảng trống phía trên ít nhất 150 mm để tháo nắp khi bảo dưỡng.

Bước 3 – Kết nối mặt bích: Sử dụng gioăng cao su chịu nhiệt (EPDM hoặc NBR), siết đều các bu lông theo hình sao để tránh lệch mặt. Không dùng lực quá lớn để tránh nứt thân gang.

Bước 4 – Điều chỉnh áp suất: Khi hệ thống có nước, vặn vít điều chỉnh theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Theo dõi đồng hồ đo áp đầu ra, tinh chỉnh đến giá trị mong muốn (thường 0.2 – 0.3 MPa cho tòa nhà).

Bước 5 – Kiểm tra vận hành: Cho nước chảy ổn định ít nhất 15 phút, quan sát áp suất đầu ra. Nếu dao động vượt 5 %, kiểm tra bộ lọc, màng hoặc lò xo có bị bẩn hoặc kẹt.

Bước 6 – Bảo trì định kỳ: Mỗi 6 tháng tháo nắp kiểm tra màng và đĩa, vệ sinh bằng bàn chải mềm. Khi phát hiện cao su lão hóa, nên thay ngay bộ diaphragm chính hãng Samyang. Không dùng dung môi hoặc dầu để rửa vì có thể làm nở cao su.

Bước 7 – Lưu ý khi vận hành lâu dài: Đảm bảo van luôn được lắp ở nơi khô ráo, không ngập nước. Đối với đường ống ngoài trời, nên che chắn tránh ánh nắng trực tiếp để tăng tuổi thọ sơn epoxy.

Nhờ cấu trúc chắc chắn, khả năng điều áp ổn định và bảo trì dễ dàng, van giảm áp Samyang YPR-2A DN32 là giải pháp lý tưởng cho mọi hệ thống cấp nước công nghiệp và dân dụng. Sản phẩm giúp cân bằng áp, bảo vệ đường ống, giảm tiêu hao năng lượng và kéo dài tuổi thọ thiết bị toàn mạng lưới.
