Van giảm áp Shinyi H200-0350

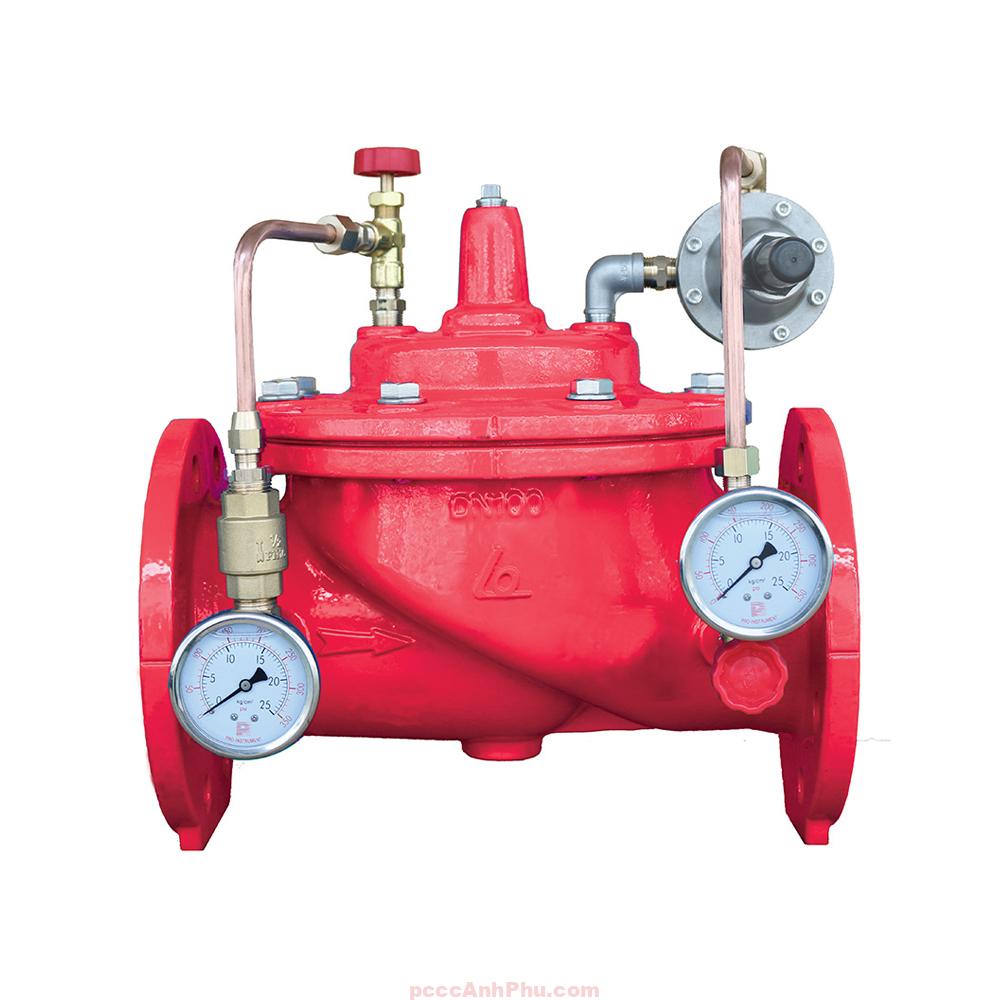

Giới thiệu van giảm áp ShinYi H200 DN350

Van giảm áp ShinYi H200 DN350 là dòng thiết bị điều khiển áp suất quy mô lớn, được thiết kế để vận hành trong các hệ thống đường ống cấp nước, công nghiệp và PCCC có lưu lượng rất cao. Với kích thước DN350 (14 inch), van thuộc nhóm size quan trọng trong các tuyến ống chính, trạm bơm và hệ thống chữa cháy quy mô khu công nghiệp, nhà máy và đô thị. Sản phẩm được chế tạo theo các tiêu chuẩn quốc tế như BS EN 1074-5, BS 5163-2, ASME B16.42, đảm bảo chất lượng và độ bền vượt trội.

Trong thực tế, ShinYi H200 DN350 thường được ứng dụng ở những tuyến ống trung tâm, nơi yêu cầu giảm áp ổn định để tránh hiện tượng vỡ đường ống và đảm bảo an toàn cho hệ thống. Van sử dụng pilot giảm áp D200, có dải điều chỉnh từ 2–8 bar, cho phép điều chỉnh linh hoạt theo nhu cầu. Đây là giải pháp tối ưu cho các công trình hạ tầng quy mô lớn cần sự chính xác và ổn định lâu dài.

Xem đầy đủ các sản phẩm: van giảm áp mặt bích.

Cấu tạo tổng quan

Van giảm áp ShinYi H200 DN350 được sản xuất từ vật liệu cao cấp và công nghệ đúc hiện đại, đảm bảo độ chắc chắn và tuổi thọ dài lâu. Thân van bằng gang cầu ASTM A536 có khả năng chịu áp lực cao. Đĩa và trục bằng inox F304 chống gỉ, bảo đảm tính ổn định khi vận hành. Màng EPDM gia cường Nylon có độ đàn hồi cao, chịu được sự thay đổi áp lực liên tục. Gioăng NBR tăng cường độ kín khít, chống rò rỉ. Sơn phủ epoxy 250–300 µm bao bọc bên ngoài giúp chống ăn mòn, duy trì hiệu quả trong môi trường khắc nghiệt.

Phân tích chi tiết: Với đường kính DN350, van có cấu trúc dày, trọng lượng nặng, đòi hỏi hệ thống đường ống chắc chắn để lắp đặt. Màng EPDM gia cường Nylon giúp phản ứng nhanh trước biến động áp suất. Đĩa và trục inox bảo đảm độ bền khi tiếp xúc lâu dài với nước và hóa chất nhẹ. Lớp sơn epoxy dày 300 µm giúp thiết bị chống oxy hóa và kéo dài tuổi thọ ngay cả trong môi trường ẩm ướt hoặc nước thải công nghiệp.

Nguyên lý hoạt động

Van giảm áp ShinYi H200 DN350 hoạt động dựa trên cơ chế thủy lực tự động. Khi nước đi vào với áp suất cao, lực này tác động lên màng cao su, truyền đến pilot D200. Pilot sẽ điều chỉnh độ mở của trục và đĩa để duy trì áp suất đầu ra theo mức đã cài đặt. Quá trình này diễn ra hoàn toàn tự động, không cần điện năng, giúp hệ thống luôn ổn định, không gây sốc áp hay rung lắc.

Điểm mạnh của DN350 là khả năng duy trì áp suất chuẩn xác trong hệ thống có lưu lượng cực lớn, phù hợp cho mạng lưới cấp nước đô thị hoặc hệ thống PCCC khu công nghiệp. Pilot đóng vai trò như bộ não điều khiển, phản ứng nhanh chóng để ngăn tình trạng quá áp, bảo vệ toàn bộ đường ống và thiết bị.

Ưu điểm và nhược điểm

Ưu điểm:

Giảm áp chính xác, ổn định, phù hợp với hệ thống quy mô lớn. Vật liệu cao cấp giúp van bền bỉ, chống rỉ sét và rò rỉ. Sơn epoxy dày 250–300 µm bảo vệ tốt trong môi trường khắc nghiệt. Vận hành tự động, êm ái, không cần điện. Dải điều chỉnh 2–8 bar linh hoạt, đáp ứng nhiều ứng dụng. Kết nối mặt bích PN10, PN16, PN25 dễ dàng đồng bộ với đường ống hiện hữu.

Nhược điểm:

Chi phí đầu tư cao so với các dòng van cơ học thông thường. Yêu cầu bảo dưỡng định kỳ, vệ sinh pilot và kiểm tra gioăng, màng. Cần không gian lắp đặt lớn, hệ thống đường ống và giá đỡ chắc chắn. Nếu nguồn nước có nhiều cặn bẩn, bắt buộc lắp Y-strainer để bảo vệ pilot.

Ứng dụng tiêu biểu

ShinYi H200 DN350 được ứng dụng trong nhiều hệ thống quy mô lớn:

Trong cấp nước đô thị, DN350 giữ vai trò chính trong tuyến ống truyền tải nước, duy trì áp suất ổn định cho cả khu vực rộng. Trong PCCC, van duy trì áp lực tiêu chuẩn cho sprinkler, trụ cứu hỏa trong các nhà máy, khu công nghiệp. Trong công nghiệp, DN350 được lắp tại nhà máy giấy, thực phẩm, hóa chất, dệt may để bảo vệ dây chuyền khỏi sự cố quá áp. Các trạm bơm lớn cũng lựa chọn DN350 để bảo đảm hệ thống hoạt động trơn tru và an toàn.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt ShinYi H200 DN350, cần bố trí trên đường ống ngang, tại vị trí khô ráo và thuận tiện bảo dưỡng. Trước van nên lắp Y-strainer để loại bỏ cặn bẩn, sau van gắn đồng hồ đo áp để kiểm soát hiệu quả. Khoảng cách lắp đặt trước và sau van cần đủ dài để dòng chảy ổn định.

Trong vận hành, mở dần van chính để tránh sốc áp, sau đó điều chỉnh pilot D200 về mức mong muốn. Với sinh hoạt, áp suất thường 2–4 bar; với PCCC, mức tiêu chuẩn 5–7 bar. Kiểm tra định kỳ gioăng, màng, lò xo để thay thế khi cần. Trong môi trường công nghiệp có nhiều cặn, nên vệ sinh pilot và bộ lọc thường xuyên để duy trì hiệu suất tối đa.

Với cách lắp đặt và bảo dưỡng đúng kỹ thuật, ShinYi H200 DN350 sẽ vận hành ổn định, bảo vệ hệ thống, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
