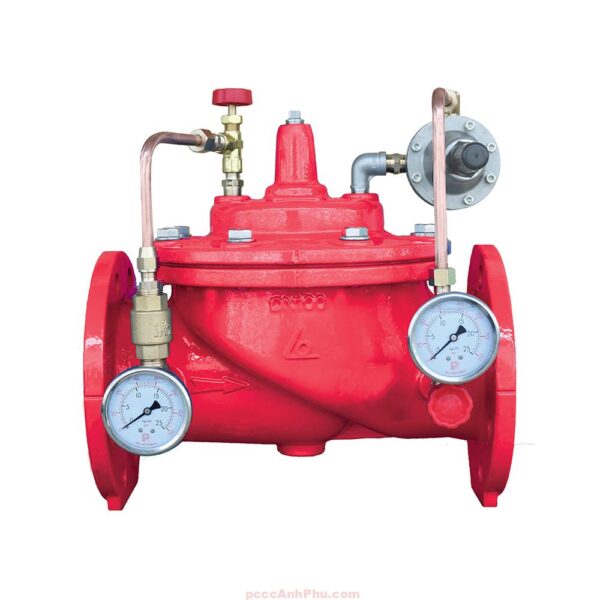

Van giảm áp Shinyi H200-0400

Giới thiệu van giảm áp ShinYi H200 DN400

Van giảm áp ShinYi H200 DN400 là dòng sản phẩm cỡ lớn chuyên dùng để điều chỉnh và duy trì áp suất ổn định trong các hệ thống cấp nước, công nghiệp và PCCC. Với kích thước DN400 (16 inch), đây là một trong những model quan trọng nhất trong dải sản phẩm H200, được thiết kế cho các tuyến ống truyền tải chính, trạm bơm trung tâm và mạng lưới chữa cháy có quy mô đô thị hoặc khu công nghiệp lớn. Sản phẩm đáp ứng các tiêu chuẩn quốc tế như BS EN 1074-5, BS 5163-2, ASME B16.42, bảo đảm chất lượng, an toàn và độ bền vượt trội.

Trong thực tế, ShinYi H200 DN400 thường được sử dụng tại các tuyến ống có lưu lượng khổng lồ, nơi yêu cầu kiểm soát áp suất nghiêm ngặt để tránh quá áp và sự cố vỡ ống. Van sử dụng pilot D200 với khả năng điều chỉnh dải áp suất 2–8 bar, cho phép điều chỉnh linh hoạt và duy trì sự ổn định lâu dài. Đây là lựa chọn hàng đầu cho những hệ thống kỹ thuật có tính liên tục và an toàn cao.

Xem đầy đủ các sản phẩm: van giảm áp tự động.

Cấu tạo tổng quan

Van giảm áp ShinYi H200 DN400 được sản xuất từ những vật liệu cao cấp, kết hợp công nghệ đúc và gia công cơ khí chính xác. Thân van bằng gang cầu ASTM A536, chịu lực tốt, hạn chế nứt gãy. Đĩa và trục bằng inox 304 chống gỉ, duy trì độ bền cơ học. Màng EPDM gia cường Nylon giúp đàn hồi, chịu được sự thay đổi áp lực thường xuyên. Gioăng NBR đảm bảo độ kín khít. Toàn bộ bu lông, đai ốc bằng inox A193 B8/A194 Gr.8, chống ăn mòn hiệu quả. Lớp sơn epoxy phủ ngoài dày 250–300 µm bảo vệ thiết bị trong môi trường khắc nghiệt.

Phân tích chi tiết: Với đường kính DN400, van có trọng lượng rất lớn, yêu cầu hệ thống đường ống và giá đỡ chắc chắn khi lắp đặt. Màng EPDM kết hợp Nylon giúp phản ứng nhanh trước sự thay đổi áp suất, duy trì tính ổn định lâu dài. Trục và đĩa inox 304 chống mài mòn, bảo đảm độ bền khi làm việc liên tục. Lớp sơn epoxy dày bảo vệ chống oxy hóa, tăng tuổi thọ thiết bị ngay cả trong môi trường nước thải hoặc khu công nghiệp.

Nguyên lý hoạt động

Van giảm áp ShinYi H200 DN400 hoạt động theo nguyên lý thủy lực tự động, sử dụng pilot D200 làm bộ điều khiển. Khi dòng nước đi vào với áp lực cao, lực tác động lên màng van sẽ được điều tiết thông qua pilot, từ đó điều chỉnh độ mở của trục và đĩa. Quá trình này giúp giữ áp suất đầu ra ổn định theo mức đã cài đặt. Toàn bộ chu trình diễn ra tự động, không cần điện, không gây sốc áp hay rung lắc hệ thống.

Với kích thước DN400, van có khả năng kiểm soát áp suất chính xác cho hệ thống có lưu lượng cực lớn. Pilot D200 hoạt động như bộ não điều khiển, phản ứng tức thì với sự thay đổi áp lực, bảo vệ đường ống và các thiết bị đi kèm.

Ưu điểm và nhược điểm

Ưu điểm:

Giảm áp chính xác và ổn định trong thời gian dài. Vật liệu cao cấp (gang cầu, inox, NBR) giúp chống ăn mòn, bền bỉ. Lớp sơn epoxy dày bảo vệ hiệu quả trong môi trường khắc nghiệt. Hoạt động tự động, êm ái, không cần điện năng. Dải áp suất điều chỉnh linh hoạt 2–8 bar nhờ pilot D200. Kết nối mặt bích PN10, PN16, PN25 dễ dàng đồng bộ với hệ thống.

Nhược điểm:

Chi phí đầu tư ban đầu cao. Yêu cầu bảo dưỡng định kỳ, đặc biệt là vệ sinh pilot, màng và gioăng. Cần không gian lắp đặt rộng rãi do kích thước lớn. Nếu nguồn nước chứa nhiều cặn bẩn, cần lắp Y-strainer để bảo vệ pilot và duy trì hiệu quả hoạt động.

Ứng dụng tiêu biểu

ShinYi H200 DN400 thường được sử dụng trong các hệ thống quy mô lớn:

Trong cấp nước đô thị, DN400 giữ vai trò quan trọng trong việc duy trì áp suất ổn định trên tuyến ống chính, cung cấp nước cho cả khu vực. Trong PCCC, van đảm bảo áp suất chuẩn cho sprinkler, trụ cứu hỏa tại các khu công nghiệp và tòa nhà cao tầng. Trong công nghiệp, DN400 được lắp tại các nhà máy giấy, thực phẩm, hóa chất, xử lý nước thải để bảo vệ thiết bị. Các trạm bơm lớn cũng dùng DN400 để duy trì áp suất và ngăn ngừa sự cố quá áp.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt ShinYi H200 DN400, cần bố trí trên đường ống ngang, tại vị trí thông thoáng và khô ráo. Trước van nên lắp Y-strainer để loại bỏ tạp chất, sau van nên gắn đồng hồ đo áp để theo dõi áp suất. Khoảng cách lắp đặt trước và sau van phải đủ dài để dòng chảy ổn định.

Trong quá trình vận hành, mở dần van chính để tránh sốc áp, sau đó điều chỉnh pilot D200 về mức mong muốn. Với hệ thống sinh hoạt, áp suất thường từ 2–4 bar; với PCCC, mức cài đặt 5–7 bar là phổ biến. Kiểm tra định kỳ gioăng, màng và lò xo, vệ sinh pilot thường xuyên, đặc biệt trong môi trường nước có nhiều cặn. Việc tuân thủ quy trình sẽ giúp ShinYi H200 DN400 hoạt động ổn định, bảo vệ hệ thống, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
