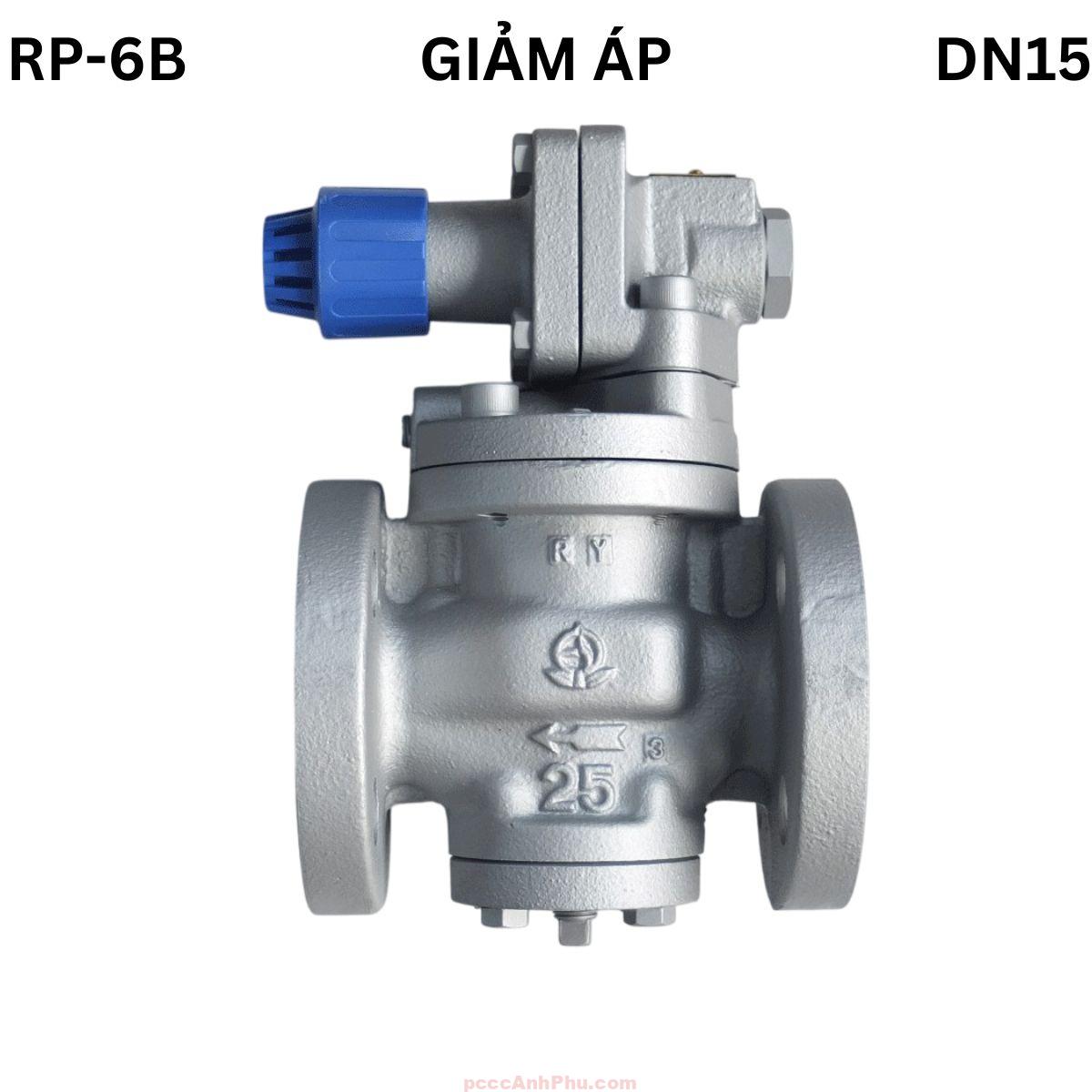

Van giảm áp hơi VENN RP-6B DN15
Van giảm áp hơi VENN RP-6B DN15 là dòng van điều áp pilot điều khiển bằng tay cơ học (handwheel type) chuyên dụng cho hệ thống hơi bão hòa áp suất trung bình. Sản phẩm được sản xuất trực tiếp bởi hãng VENN – Nhật Bản, nổi tiếng với độ chính xác cao, tuổi thọ dài và khả năng duy trì áp lực ổn định vượt trội. RP-6B được thiết kế để giảm và ổn định áp suất hơi ở đầu ra, giúp bảo vệ thiết bị hạ lưu, tiết kiệm năng lượng và đảm bảo an toàn vận hành cho toàn bộ hệ thống hơi công nghiệp.
Nhờ cấu trúc nhỏ gọn, hiệu suất điều chỉnh mượt và độ bền cao, model RP-6B được sử dụng rộng rãi trong các hệ thống lò hơi, dây chuyền sản xuất thực phẩm, dệt nhuộm, nhà máy hóa chất, và các hệ thống gia nhiệt trung tâm. Đây là lựa chọn lý tưởng để thay thế cho dòng RP-1H cũ của VENN, nhờ khả năng tương thích hoàn toàn về kích thước và tiêu chuẩn kết nối JIS 10K FF.

Xem đầy đủ các sản phẩm: van giam áp.
>
Cấu tạo tổng quan
Van giảm áp hơi VENN RP-6B DN15 được cấu tạo từ nhiều chi tiết cơ khí chính xác cao, sử dụng vật liệu chịu nhiệt, chịu áp tốt, đảm bảo độ bền trong môi trường hơi bão hòa. Cấu trúc gồm ba khối chính: thân van chính (main valve), cụm điều khiển pilot và màng phản hồi (diaphragm). Bộ phận piston – xy-lanh được làm từ đồng CAC406, có khả năng dẫn nhiệt tốt và hạn chế ma sát, giúp phản hồi nhanh và ổn định khi áp suất thay đổi.
Toàn bộ thân và nắp van được chế tạo bằng gang FC (cast iron) phủ sơn chịu nhiệt, đáp ứng tiêu chuẩn JIS 10K FF. Thiết kế cơ cấu handwheel (tay xoay cơ học) cho phép người vận hành tinh chỉnh áp suất đầu ra dễ dàng, không cần nguồn điện hay khí nén phụ trợ. Mọi chuyển động của piston và pilot đều được điều khiển bởi chênh lệch áp suất, đảm bảo hoạt động hoàn toàn tự động và bền bỉ.
| STT | Thành phần | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van (Body) | Gang FC | Chịu áp, chịu nhiệt, dẫn hướng dòng hơi |
| 2 | Piston – xy-lanh (Piston & Cylinder) | Đồng CAC406 | Truyền lực điều áp chính xác và ổn định |
| 3 | Màng phản hồi (Diaphragm) | PTFE + NBR chịu nhiệt | Truyền tín hiệu áp suất từ pilot về thân chính |
| 4 | Lò xo cân bằng (Spring) | Thép hợp kim | Tạo lực phản hồi, duy trì cân bằng khi điều áp |
| 5 | Van pilot điều khiển | Đồng CAC406 | Điều tiết lưu lượng hơi điều khiển |
| 6 | Tay chỉnh cơ học (Handwheel) | Nhôm hoặc thép mạ | Điều chỉnh áp suất hạ lưu bằng thao tác tay |
| 7 | Gioăng làm kín | PTFE chịu nhiệt | Đảm bảo độ kín, chống rò rỉ hơi |
RP-6B được thiết kế tinh xảo để hoạt động êm, ổn định, không rung. Bề mặt piston được gia công nhẵn bóng giúp giảm ma sát, đồng thời màng điều khiển được gia cường nylon giúp tăng độ đàn hồi và tuổi thọ vận hành gấp đôi so với thế hệ cũ.
Nguyên lý hoạt động
Van giảm áp VENN RP-6B DN15 hoạt động dựa trên nguyên tắc pilot điều khiển áp lực. Khi hơi đi vào van, áp suất đầu vào tác động lên màng và piston. Nếu áp suất hạ lưu thấp hơn mức cài đặt, pilot mở, hơi đi qua piston nhiều hơn để nâng áp ra. Khi áp suất vượt giới hạn cài đặt, pilot đóng lại, làm tăng áp lực trong khoang điều khiển, đẩy piston xuống và giảm tiết diện dòng chảy, nhờ đó áp lực hạ lưu trở về ổn định.
+------------------------------------+
| Pilot điều khiển áp suất |
+---------------|--------------------+
| Đường tín hiệu áp
+-----▼--------------------+
| Piston chính |
|--------------------------|
| Màng điều áp |
|--------------------------|
| Cửa ra hơi |
+--------------------------+
Cơ chế pilot kép này giúp van phản hồi cực nhanh với mọi biến động áp lực. Van vận hành hoàn toàn tự động, không cần năng lượng ngoài, không gây rung và đặc biệt hiệu quả trong các hệ thống có tải dao động. Nhờ tỉ lệ giảm áp đến 20:1, RP-6B có thể sử dụng cho cả hệ thống hơi trung áp và thấp áp mà vẫn giữ độ ổn định cao.
Ưu điểm nổi bật
1. Hiệu suất điều áp vượt trội: Sai số áp lực duy trì chỉ ±0.05 MPa, giúp hơi ra ổn định liên tục.
2. Cấu trúc nhỏ gọn, dễ bảo trì: Pilot và thân van tách biệt, dễ tháo vệ sinh hoặc thay thế mà không cần tháo khỏi đường ống.
3. Vật liệu cao cấp: Piston đồng CAC406 kết hợp thân gang FC giúp chống ăn mòn, dẫn nhiệt tốt, chịu áp cao.
4. Không cần điện: Hoạt động hoàn toàn bằng áp lực hơi, an toàn trong môi trường nhiệt cao, ẩm hoặc nguy cơ cháy nổ.
5. Tuổi thọ dài: Gioăng PTFE và màng NBR tăng tuổi thọ gấp 2–3 lần so với van hơi thông thường.
Ứng dụng tiêu biểu
Van giảm áp hơi VENN RP-6B DN15 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp sử dụng hơi bão hòa, nơi yêu cầu áp suất ổn định, an toàn và tiết kiệm năng lượng. Với cấu trúc nhỏ gọn và khả năng phản hồi nhanh, RP-6B đáp ứng tốt cả môi trường sản xuất liên tục và hệ thống gia nhiệt cục bộ.
Trong ngành thực phẩm: Van được lắp đặt tại các dây chuyền hấp, nồi tiệt trùng, máy sấy, máy đóng gói hơi. RP-6B giúp duy trì nhiệt độ ổn định, hơi ra đều, tăng hiệu quả truyền nhiệt và giảm hao phí năng lượng trong quá trình sản xuất.
Trong nhà máy dệt nhuộm: Van đảm bảo áp suất hơi ổn định cho máy sấy, máy là, nồi nhuộm, giúp tránh hiện tượng đọng nước ngưng, tăng độ đồng đều của vải nhuộm và giảm nguy cơ rung giật đường ống do xung áp.
Trong hệ thống lò hơi và trao đổi nhiệt: RP-6B được lắp sau nồi hơi để điều chỉnh áp suất đầu ra, bảo vệ ống dẫn và bộ trao đổi nhiệt khỏi hiện tượng quá áp. Nhờ tỷ lệ giảm áp lớn 20:1, van hoạt động ổn định ngay cả khi tải biến thiên nhanh.
Trong lĩnh vực HVAC và sưởi công nghiệp: Van được sử dụng để điều tiết hơi cung cấp cho coil sưởi, bộ tản nhiệt hoặc hệ thống sưởi trung tâm. RP-6B duy trì áp lực hơi đều, giúp hệ thống vận hành êm, ổn định nhiệt và giảm tiếng ồn.
Trong ngành hóa chất và cơ khí chính xác: Van điều chỉnh áp suất hơi cho các thiết bị phản ứng, buồng sấy, hoặc máy ép nhiệt, đảm bảo áp suất hạ lưu ổn định, tránh dao động gây ảnh hưởng đến quy trình công nghệ.
Tổng thể, VENN RP-6B DN15 mang lại hiệu quả cao trong mọi hệ thống hơi bão hòa, giúp giảm tiêu thụ nhiên liệu, ổn định chất lượng sản phẩm, và kéo dài tuổi thọ thiết bị trong toàn bộ chuỗi vận hành hơi công nghiệp.
Hướng dẫn lắp đặt và vận hành
Bước 1: Làm sạch đường ống, lắp bộ lọc hơi (strainer) trước van. Đảm bảo hướng lắp đúng chiều mũi tên trên thân.
Bước 2: Giữ khoảng cách ít nhất 1–2 m giữa van và thiết bị sử dụng. Sau van nên lắp bẫy hơi (steam trap) để xả nước ngưng.
Bước 3: Khi khởi động, mở van cấp từ từ, điều chỉnh handwheel theo chiều kim đồng hồ để tăng áp hoặc ngược lại để giảm.
Bước 4: Kiểm tra áp suất đầu ra bằng đồng hồ đo. Khi đạt giá trị mong muốn, cố định tay chỉnh. Nếu áp lực dao động, điều chỉnh nhẹ pilot để ổn định.
Bước 5: Định kỳ 6 tháng/lần, vệ sinh pilot, kiểm tra piston và màng. Nếu có dấu hiệu rò hơi hoặc phản hồi chậm, thay gioăng hoặc màng điều áp.
Nhờ thiết kế tinh gọn, hiệu suất cao và độ tin cậy tuyệt đối, van giảm áp hơi VENN RP-6B DN15 là lựa chọn hàng đầu cho các hệ thống hơi công nghiệp hiện đại, đặc biệt trong các nhà máy Nhật – Việt đòi hỏi sự ổn định và chính xác cao trong kiểm soát áp suất.
