Van giảm áp Venn RP-6B DN150

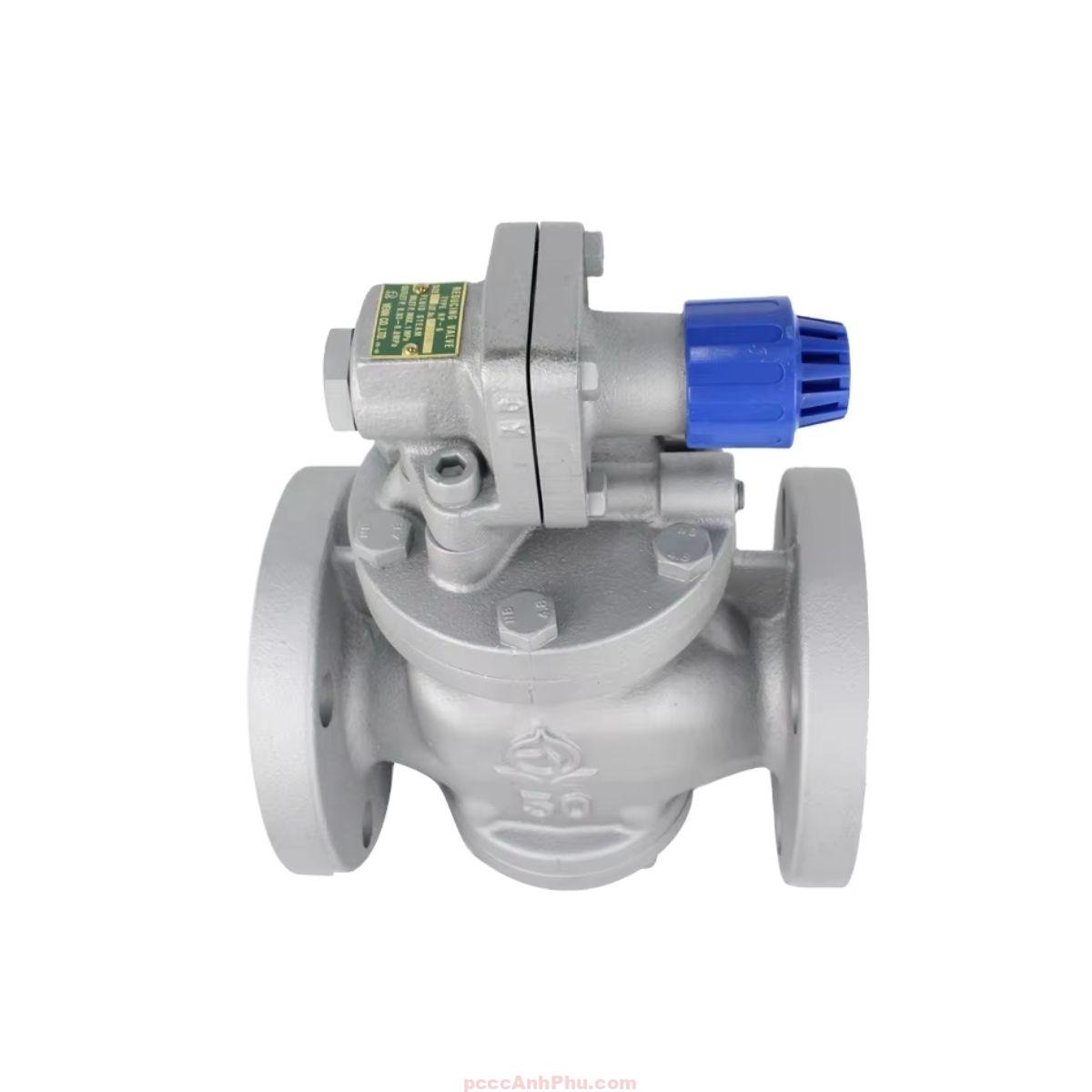

Van giảm áp hơi VENN RP-6B DN150

Van giảm áp hơi VENN RP-6B DN150 là dòng van điều áp pilot cơ học công suất lớn do VENN – Nhật Bản chế tạo, được sử dụng trong các hệ thống hơi bão hòa quy mô lớn, nơi yêu cầu lưu lượng cao và áp suất ổn định tuyệt đối. Với kích thước danh nghĩa DN150 (6”), RP-6B là thiết bị cốt lõi trong các trạm hơi trung tâm, nhà máy công nghiệp nặng và khu sưởi tập trung, giúp duy trì áp suất hạ lưu ổn định, bảo vệ toàn bộ thiết bị hạ nguồn và tối ưu hiệu suất năng lượng.

Model DN150 được thiết kế hoạt động hoàn toàn cơ học bằng cơ cấu pilot điều khiển chênh áp, không cần điện hay khí phụ. Thân van đúc bằng gang FC phủ epoxy chống ăn mòn, piston đồng CAC406 chịu nhiệt và màng điều áp PTFE + NBR đàn hồi cao giúp phản hồi nhanh, chính xác và ổn định ngay cả trong điều kiện áp lực dao động. Với cấu trúc đồng trục và cơ chế điều áp tuyến tính, RP-6B DN150 mang lại khả năng vận hành êm, bền, tiết kiệm năng lượng và dễ bảo trì.

Xem đầy đủ các sản phẩm: van giam ap.

Cấu tạo tổng quan

Van giảm áp hơi VENN RP-6B DN150 được cấu thành từ các bộ phận cơ khí chính xác cao, đảm bảo hoạt động bền bỉ trong môi trường hơi nóng, áp cao. Thân van bằng gang FC phủ epoxy giúp chống ăn mòn và tăng tuổi thọ. Piston và xy-lanh bằng đồng CAC406 chịu mài mòn, phản hồi nhanh và ổn định. Màng điều áp bằng PTFE + NBR đàn hồi cao, chịu nhiệt tốt, giúp điều chỉnh áp lực hạ lưu hiệu quả.

Cụm pilot điều khiển được gắn trực tiếp trên thân van, nhận tín hiệu áp suất từ đường hạ lưu và tự động điều chỉnh lượng hơi qua buồng điều áp. Tay chỉnh cơ học (handwheel) bằng hợp kim nhôm mạ niken cho phép người vận hành dễ dàng đặt mức áp suất mong muốn. Cấu trúc đồng trục giữa màng và piston giúp truyền lực đều, giảm rung động và loại bỏ tiếng ồn trong quá trình vận hành.

Nguyên lý hoạt động

Van RP-6B DN150 hoạt động theo cơ chế điều tiết chênh áp pilot. Khi áp suất hạ lưu thấp hơn giá trị cài đặt, pilot mở, hơi thoát khỏi khoang điều khiển, piston nâng lên, tăng tiết diện dòng hơi đi qua. Khi áp suất hạ lưu đạt hoặc vượt giá trị cài đặt, pilot đóng, áp trong buồng điều khiển tăng, đẩy piston xuống, giảm tiết diện dòng hơi. Chu trình này lặp lại liên tục, giúp duy trì áp suất ra ổn định.

   +------------------------------------+
   |        Pilot điều khiển áp suất    |
   +---------------|--------------------+
                   |    Đường tín hiệu áp
             +-----▼--------------------+
             |       Piston chính       |
             |--------------------------|
             |       Màng điều áp       |
             |--------------------------|
             |        Cửa ra hơi        |
             +--------------------------+

Nhờ cơ chế pilot kép và thiết kế đồng trục giữa màng – piston, RP-6B DN150 phản hồi cực nhanh với biến động tải, không gây rung, không “water hammer”, hơi ra ổn định, tiết kiệm năng lượng và bảo vệ an toàn cho toàn bộ hệ thống hơi trung tâm.

Ưu điểm nổi bật

Độ ổn định cao: Giữ áp suất hạ lưu chính xác trong phạm vi ±0.05 MPa ngay cả khi tải biến thiên lớn.

Vật liệu cao cấp: Piston đồng CAC406 và thân gang FC phủ epoxy đảm bảo bền, chịu nhiệt và chống ăn mòn tốt.

Phản hồi nhanh: Pilot cực nhạy, loại bỏ dao động áp, đảm bảo hơi ra đều, ổn định.

Không dùng điện: Vận hành hoàn toàn cơ học, an toàn trong môi trường có nguy cơ cháy nổ.

Dễ bảo trì: Cụm pilot tháo rời, vệ sinh nhanh, không cần tháo toàn bộ van khỏi hệ thống.

Ứng dụng tiêu biểu

VENN RP-6B DN150 được ứng dụng trong các hệ thống hơi công nghiệp cực lớn, nơi lưu lượng và áp lực thay đổi liên tục. Đây là model lý tưởng cho các trạm hơi trung tâm, nhà máy chế biến, nhà máy hóa chất và khu sưởi công nghiệp đa tầng.

Trong ngành thực phẩm: Van cấp hơi cho dây chuyền hấp, tiệt trùng và sấy công nghiệp quy mô lớn. RP-6B DN150 duy trì hơi ra đều, áp ổn định, đảm bảo nhiệt truyền đồng đều và tiết kiệm nhiên liệu.

Trong ngành dệt nhuộm: Van điều áp hơi cho hệ thống sấy và nhuộm khổ lớn, giúp phân phối hơi ổn định, tránh đọng nước ngưng, giảm thời gian gia nhiệt và tăng năng suất.

Trong hệ thống lò hơi và trao đổi nhiệt: RP-6B DN150 đặt sau nồi hơi hoặc tại trạm điều áp trung tâm, giúp giảm áp suất xuống mức an toàn cho thiết bị trao đổi nhiệt và coil sưởi. Van phản hồi nhanh, giữ ổn định áp trong toàn hệ thống.

Trong HVAC và sưởi công nghiệp: Van điều tiết hơi cung cấp cho coil sưởi và bộ tản nhiệt quy mô lớn, duy trì nhiệt độ đều, ổn định, giảm rung và tránh tổn thất năng lượng.

Trong ngành hóa chất và cơ khí: RP-6B DN150 duy trì áp suất ổn định cho máy ép nhiệt, buồng phản ứng hoặc hệ thống sấy linh kiện, đảm bảo an toàn và độ chính xác cao trong quy trình sản xuất.

Tổng thể, VENN RP-6B DN150 là model van giảm áp hơi công nghiệp cỡ lớn, có độ ổn định vượt trội, tuổi thọ cao và khả năng vận hành an toàn tuyệt đối trong môi trường áp lực cao.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch đường ống, lắp strainer trước van để bảo vệ cụm pilot. Đặt hướng mũi tên trùng chiều dòng hơi.

Bước 2: Lắp van nằm ngang, giữ khoảng cách 1–2 m với thiết bị hạ lưu. Sau van nên lắp bẫy hơi để loại bỏ nước ngưng.

Bước 3: Khi khởi động, mở dần van cấp hơi, xoay tay chỉnh theo chiều kim đồng hồ để tăng áp hoặc ngược lại để giảm áp.

Bước 4: Theo dõi đồng hồ áp suất hạ lưu, khi đạt mức cài đặt, cố định tay chỉnh. Nếu áp suất dao động, tinh chỉnh nhẹ pilot để ổn định.

Bước 5: Định kỳ 6 tháng kiểm tra màng, gioăng và cụm pilot. Nếu phát hiện rò hơi hoặc phản hồi chậm, vệ sinh hoặc thay thế bộ phận hao mòn.

Với thiết kế bền vững, cơ chế điều áp nhạy và khả năng chịu tải lớn, van giảm áp hơi VENN RP-6B DN150 là lựa chọn tối ưu cho các hệ thống hơi công nghiệp quy mô lớn, giúp tiết kiệm năng lượng, ổn định vận hành và kéo dài tuổi thọ thiết bị hạ lưu.
