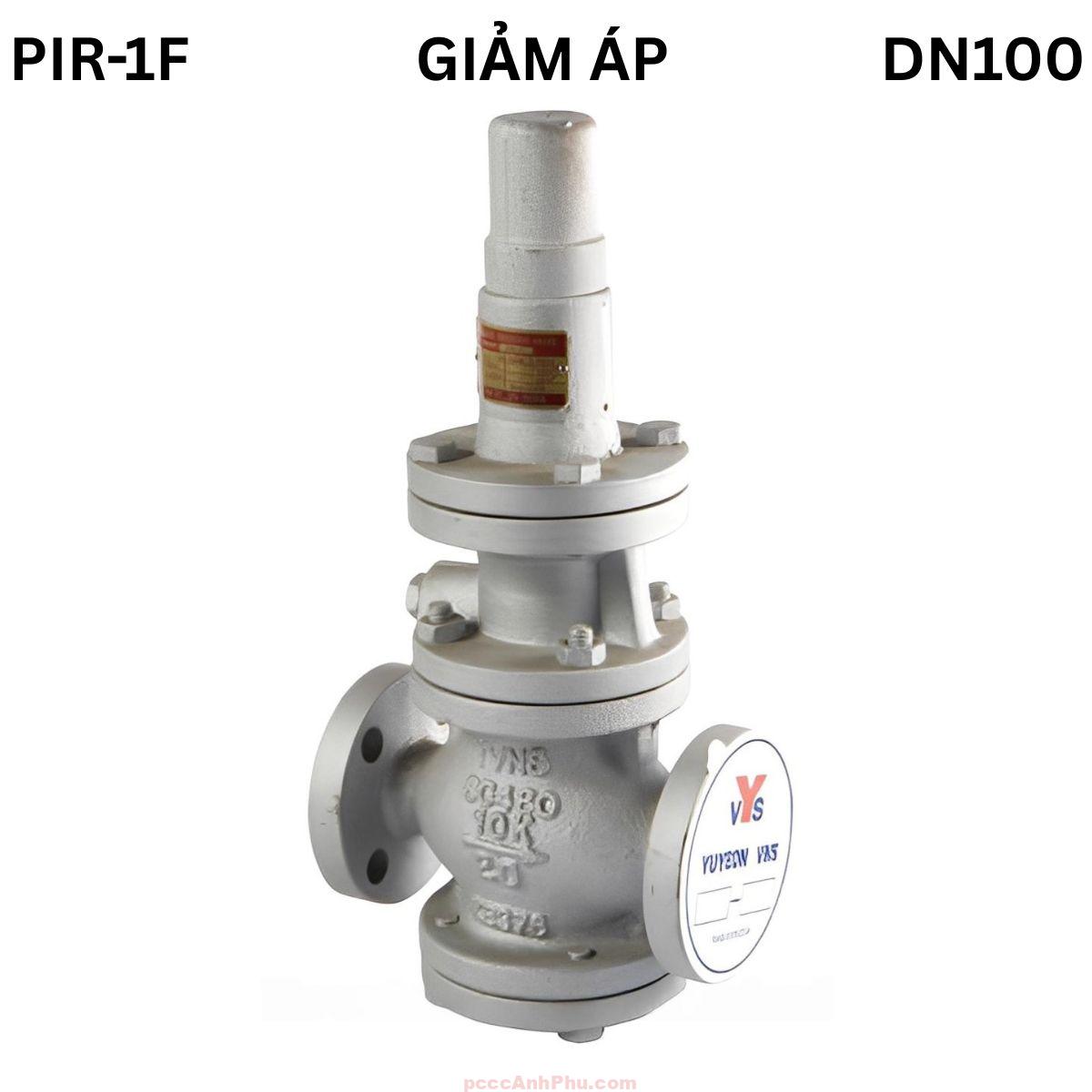

Van giảm áp YNV PIR-1F DN100

Van giảm áp YNV PIR-1F DN100

Van giảm áp YNV PIR-1F DN100 là dòng van điều áp hơi nước dạng pilot (Pilot Type) cỡ lớn của hãng YNV – Hàn Quốc, được thiết kế chuyên dụng cho hệ thống hơi trung tâm, nồi hơi công nghiệp, bộ trao đổi nhiệt và dây chuyền sản xuất quy mô lớn. Với kích thước DN100 (4”), van hoạt động ổn định trong dải áp suất đầu vào 10 kgf/cm² và đầu ra điều chỉnh linh hoạt từ 0.5 – 7 kgf/cm². Van có khả năng chịu nhiệt lên đến 220°C, vận hành hoàn toàn bằng cơ học, đảm bảo an toàn, ổn định và tiết kiệm năng lượng trong môi trường hơi nóng áp cao.

Cơ chế điều khiển pilot gián tiếp cho phép PIR-1F DN100 phản hồi nhanh, duy trì áp suất ổn định và loại bỏ hiện tượng dao động áp thường gặp ở hệ thống lớn. Với độ bền cao, vật liệu chất lượng và cấu trúc chuẩn công nghiệp, đây là thiết bị không thể thiếu trong hệ thống hơi hiện đại.

Xem đầy đủ các sản phẩm: van giam áp.

Cấu tạo tổng quan

Cấu tạo của van YNV PIR-1F DN100 gồm hai phần chính: cụm van chính (Main Valve) và cụm pilot điều khiển (Pilot Valve). Thân van được đúc từ gang dẻo (Ductile Iron) phủ lớp epoxy chống oxy hóa, chịu được áp suất và nhiệt độ cao. Các chi tiết quan trọng như đĩa van, màng, trục và cụm pilot được làm từ inox 304, có độ bền cao, chống ăn mòn và chịu nhiệt tuyệt vời. Lò xo đàn hồi bằng thép hợp kim chịu nhiệt giúp van phản ứng nhanh và duy trì cân bằng áp lực chính xác.

Kết nối mặt bích JIS 10K tiêu chuẩn giúp dễ dàng lắp đặt và tháo rời khi bảo trì. Toàn bộ cấu trúc bên trong được tối ưu hóa để giảm tổn thất áp suất và đảm bảo dòng hơi lưu thông ổn định ngay cả trong hệ thống áp lực lớn.

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang dẻo (Ductile Iron)	Chịu nhiệt và áp suất cao, bảo vệ toàn bộ cụm điều áp
Đĩa van (Disc)	Inox 304	Điều tiết lưu lượng hơi, đảm bảo độ kín
Màng điều áp (Diaphragm)	Inox 304	Phản ứng với áp suất đầu ra, duy trì cân bằng áp lực
Trục (Stem)	Inox 304	Kết nối màng và đĩa, truyền lực điều chỉnh
Lò xo (Spring)	Thép chịu nhiệt	Tạo lực đàn hồi giúp duy trì áp suất ổn định
Cụm pilot (Pilot Valve)	Inox 304	Điều chỉnh chính xác áp suất hơi ra
Kết nối (Connection)	JIS 10K Flanged	Kết nối an toàn, chịu áp và dễ bảo trì

Cấu trúc DN100 cho phép lưu lượng hơi lớn đi qua ổn định mà không gây sụt áp đáng kể. Thiết kế tối ưu giúp vận hành êm, giảm rung và đảm bảo độ kín khít tuyệt đối ngay cả trong điều kiện tải thay đổi liên tục.

Nguyên lý hoạt động

Van giảm áp YNV PIR-1F DN100 hoạt động theo nguyên lý pilot điều khiển gián tiếp. Khi áp suất đầu ra tăng vượt mức cài đặt, áp lực tác động lên màng pilot khiến van pilot đóng lại, giảm áp lực điều khiển tác động lên piston của van chính, làm đĩa van hạ xuống, giảm lưu lượng hơi và hạ áp suất. Khi áp suất đầu ra giảm, van pilot mở ra, cho phép piston nâng lên, tăng tiết diện dòng hơi. Chu trình điều chỉnh lặp lại liên tục giúp áp suất đầu ra ổn định, chính xác và phản ứng nhanh với biến động tải.

     ┌───────────────┐
     │   CỤM PILOT   │ ← Điều khiển áp suất hơi
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Cảm ứng áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │ Piston│  ← Điều tiết dòng hơi chính
      └───┬───┘
          │
   →→→→→  Dòng hơi nóng  →→→→→

Cơ chế pilot giúp điều áp chính xác và ổn định, không bị ảnh hưởng bởi biến động áp suất đầu vào, đảm bảo hệ thống hơi vận hành an toàn và hiệu quả năng lượng tối đa.

Ưu điểm nổi bật

1. Kiểm soát áp suất chính xác và phản hồi nhanh

PIR-1F DN100 có khả năng điều chỉnh áp suất ổn định ngay cả khi lưu lượng thay đổi lớn, phù hợp cho hệ thống hơi trung tâm và nồi hơi công suất cao.

2. Chịu nhiệt và áp suất cao

Vật liệu gang dẻo kết hợp inox 304 giúp van hoạt động bền bỉ ở 220°C và áp suất 10 kgf/cm², không bị ăn mòn hay biến dạng.

3. Thiết kế pilot tiên tiến

Điều chỉnh áp suất bằng cơ chế pilot gián tiếp cho phép vận hành mượt mà, ổn định, giảm rung và tăng tuổi thọ linh kiện.

4. Dễ bảo trì và thay thế linh kiện

Cấu trúc đơn giản, dễ tháo lắp và vệ sinh định kỳ, giúp giảm chi phí vận hành, bảo dưỡng và ngừng máy.

5. Hoạt động an toàn, tiết kiệm năng lượng

Van hoạt động cơ học, không cần điện, phù hợp cho môi trường dễ cháy nổ và giúp tiết kiệm năng lượng hệ thống hơi công nghiệp.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, PIR-1F DN100 được sử dụng để giảm áp hơi trước khi cấp cho các khu vực sản xuất hoặc trao đổi nhiệt.

Trong nhà máy thực phẩm, van điều chỉnh áp suất ổn định cho các công đoạn hấp, nấu và tiệt trùng hơi.

Trong ngành dệt nhuộm, PIR-1F DN100 giúp duy trì áp suất ổn định cho máy sấy, máy là, hoặc hệ thống ép nhiệt.

Trong hệ thống HVAC, van điều tiết áp suất hơi ổn định cho bộ trao đổi nhiệt hoặc máy tạo ẩm công nghiệp.

Trong hệ thống PCCC hơi, van kiểm soát áp suất hơi trong các tuyến ống dẫn, đảm bảo an toàn và độ tin cậy cao.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra đường ống, làm sạch bụi, cặn, hoặc hơi ngưng trước khi lắp đặt để tránh ảnh hưởng đến hoạt động của van.

Bước 2: Đặt van đúng chiều dòng chảy in trên thân, đảm bảo vị trí thẳng đứng để pilot và piston hoạt động chính xác.

Bước 3: Dùng gioăng chịu nhiệt cho mặt bích JIS 10K, siết bulong đều tay để đảm bảo độ kín tuyệt đối.

Bước 4: Sau khi lắp, mở nhẹ nguồn hơi kiểm tra rò rỉ, sau đó điều chỉnh áp suất đầu ra bằng tay xoay trên cụm pilot.

Bước 5: Theo dõi đồng hồ áp suất trong quá trình vận hành, tinh chỉnh đến khi đạt giá trị mong muốn và cố định tay xoay.

Bước 6: Thực hiện bảo trì định kỳ 6 tháng/lần: vệ sinh màng, pilot, piston và kiểm tra lò xo, thay thế khi cần để duy trì độ chính xác điều áp.

Kết luận: Van giảm áp YNV PIR-1F DN100 là thiết bị điều áp hơi nước hoàn hảo cho hệ thống công nghiệp lớn, với độ chính xác cao, khả năng chịu nhiệt – áp tốt và cấu trúc bền vững. Nhờ công nghệ pilot điều khiển tiên tiến, sản phẩm đảm bảo vận hành an toàn, tiết kiệm năng lượng và độ tin cậy tối đa trong mọi ứng dụng hơi công nghiệp hiện đại.
