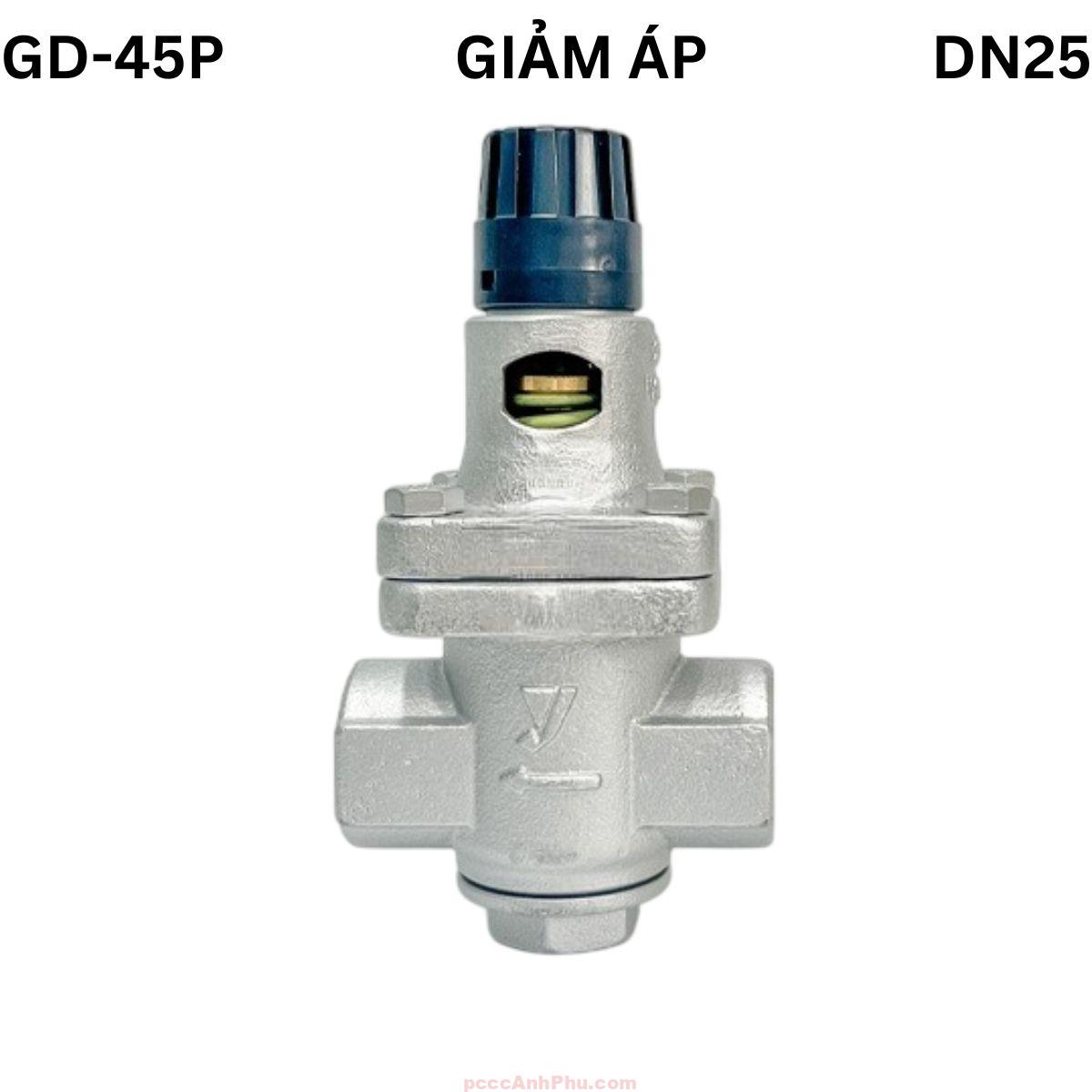

Van giảm áp Yoshitake GD-45P DN25
Van giảm áp Yoshitake GD-45P DN25 là thiết bị điều áp hơi trực tiếp (Direct Type Steam Pressure Reducing Valve) được sản xuất tại Nhật Bản, dùng để ổn định áp suất hơi trong các hệ thống công nghiệp vừa và lớn. Với kích thước DN25 (Rc 1”), van phù hợp cho tuyến ống chính hoặc nhánh cấp hơi cho thiết bị sấy, nồi hấp, bộ trao đổi nhiệt và hệ thống gia nhiệt. Cơ chế vận hành hoàn toàn cơ học, không cần điện, đảm bảo an toàn tuyệt đối cho hệ thống hơi nóng áp cao.
Thân van được đúc từ gang dẻo FCD chịu áp suất 2.0 MPa, kết hợp đĩa và đế van inox SUS304 bền bỉ, bellows bằng đồng phosphor cảm biến áp suất, tay chỉnh PPS resin chịu nhiệt. Van có lưới lọc 60 mesh tích hợp trong thân để ngăn tạp chất, kéo dài tuổi thọ và đảm bảo ổn định điều áp lâu dài. GD-45P DN25 làm việc ổn định ở nhiệt độ 220 °C, với áp suất đầu ra tùy chỉnh 0.02 – 1.0 MPa và tỷ lệ giảm áp tối đa 10:1.
Xem đầy đủ các sản phẩm: van giảm áp
Cấu tạo tổng quan
Yoshitake GD-45P DN25 có cấu trúc bellows cảm biến áp suất kiểu external pressure, hoạt động ổn định và phản ứng nhanh. Mỗi bộ phận được chế tạo bằng vật liệu chịu nhiệt và chống ăn mòn cao, đảm bảo van có thể hoạt động bền bỉ trong môi trường hơi bão hòa liên tục. Thiết kế tay chỉnh PPS resin giúp người vận hành dễ dàng điều chỉnh áp suất mà không cần dụng cụ, tăng độ linh hoạt khi sử dụng.
| Thành phần | Vật liệu | Chức năng |
|---|---|---|
| Thân van (Body) | Gang dẻo FCD | Chịu áp suất đầu vào, bảo vệ cơ cấu điều chỉnh bên trong. |
| Đĩa van (Disc) | Inox SUS304 | Điều tiết lưu lượng hơi, chống mài mòn và ăn mòn hóa học. |
| Đế van (Seat) | Inox SUS304 | Tạo bề mặt kín, giúp van đóng chặt và giảm rò rỉ. |
| Màng bellows | Đồng phosphor | Phản ứng với áp suất ra, điều khiển chuyển động của đĩa. |
| Lò xo điều chỉnh (Spring) | Thép hợp kim | Tạo lực đàn hồi duy trì áp suất ra ổn định. |
| Tay chỉnh áp (Handle) | PPS resin chịu nhiệt | Điều chỉnh áp suất bằng tay, tiện dụng và an toàn. |
| Lưới lọc tích hợp (Screen) | Inox 60 mesh | Ngăn cặn bẩn, bảo vệ đĩa và đế van. |
| Kết nối (Connection) | Ren trong JIS Rc 1″ | Phù hợp đường ống hơi công nghiệp tiêu chuẩn Nhật. |
Nguyên lý hoạt động
Van GD-45P DN25 hoạt động dựa trên nguyên lý cân bằng giữa lực đàn hồi của lò xo và áp suất hơi đầu ra. Khi áp ra thấp hơn mức cài đặt, lò xo đẩy bellows xuống làm đĩa van mở rộng, cho hơi đi qua nhiều hơn. Khi áp suất đạt giá trị cài đặt, lực hơi đẩy bellows lên, đĩa van đóng dần lại, giảm lưu lượng hơi. Chu trình tự điều chỉnh này giúp duy trì áp suất ra ổn định liên tục dù áp đầu vào biến đổi mạnh.
Nhờ sử dụng cơ cấu cảm biến áp ngoài, GD-45P DN25 có độ nhạy cao, phản ứng nhanh, giảm rung áp và hạn chế tiếng ồn. Cấu trúc cơ học đơn giản, vận hành không phụ thuộc điện, thích hợp cho hệ thống hơi trung tâm, nồi hấp và buồng sấy, nơi yêu cầu độ tin cậy cao và an toàn tuyệt đối.
Ưu điểm nổi bật
Yoshitake GD-45P DN25 nổi bật với khả năng điều áp ổn định, độ chính xác cao và độ bền vượt trội. Cấu tạo nhỏ gọn, trọng lượng chỉ 3.2 kg, dễ lắp đặt tại không gian hẹp hoặc vị trí bảo trì khó. Thân van gang dẻo FCD dày, chịu được áp suất 2.0 MPa và nhiệt 220°C, thích hợp với môi trường hơi nóng áp cao. Đĩa và đế inox SUS304 chống ăn mòn, tuổi thọ cao gấp nhiều lần so với van thông thường.
Van tích hợp sẵn lưới lọc 60 mesh bên trong, giúp loại bỏ bụi mịn, ngăn kẹt và giảm hao mòn màng bellows. Tay chỉnh PPS resin chịu nhiệt giúp điều áp dễ dàng, chính xác và an toàn. Thiết kế trực tiếp (Direct Acting Type) giúp phản ứng nhanh, cấu trúc ít chi tiết chuyển động giúp giảm chi phí bảo dưỡng đáng kể.
Ứng dụng tiêu biểu
Van GD-45P DN25 được sử dụng rộng rãi trong các hệ thống hơi công nghiệp: nhà máy thực phẩm, dệt nhuộm, hóa chất, năng lượng và HVAC. Trong nhà máy thực phẩm, van duy trì áp suất ổn định cho thiết bị sấy, nồi hấp, buồng tiệt trùng. Trong ngành dệt, van điều chỉnh áp suất hơi cấp cho máy nhuộm, đảm bảo nhiệt độ ổn định và giảm hao nhiên liệu. Trong hệ thống năng lượng, GD-45P DN25 giúp duy trì áp suất hơi đầu ra ổn định cho bộ trao đổi nhiệt và đường hơi phụ.
Ngoài ra, van còn được ứng dụng trong các hệ thống phòng thí nghiệm, sản xuất linh kiện điện tử, hoặc cụm thiết bị sử dụng hơi công nghiệp nhỏ. Với thiết kế đơn giản, độ tin cậy cao và tuổi thọ dài, GD-45P DN25 là model được tin dùng tại nhiều nhà máy có tiêu chuẩn an toàn nghiêm ngặt.
Hướng dẫn lắp đặt và vận hành
Bước 1: Chuẩn bị hệ thống. Vệ sinh đường ống kỹ lưỡng, xả bỏ nước ngưng và tạp chất. Kiểm tra hướng mũi tên trên thân van để đảm bảo lắp đúng chiều dòng hơi từ áp cao sang áp thấp. Nếu lắp sai chiều, van có thể rung hoặc không điều áp chính xác.
Bước 2: Lựa chọn vị trí lắp đặt. Lắp van trên đoạn ống thẳng, tránh gần co, cút hoặc vị trí áp lực biến đổi mạnh. Tư thế lắp tiêu chuẩn là thẳng đứng, tay chỉnh hướng lên để thuận tiện thao tác. Khu vực quanh van cần có không gian đủ để bảo dưỡng.
Bước 3: Bố trí bộ lọc và bẫy hơi. Dù có lưới lọc tích hợp, vẫn nên gắn thêm strainer ở phía trước để loại bỏ cặn lớn. Bố trí bẫy hơi (steam trap) ở điểm thấp để xả nước ngưng, đảm bảo hơi vào luôn khô và ổn định. Điều này giúp giảm rung áp và kéo dài tuổi thọ cho bellows.
Bước 4: Kết nối và điều chỉnh áp suất. Kết nối van bằng ren trong JIS Rc 1″. Sau khi lắp đặt, mở nhẹ nguồn hơi để xả khí, rồi xoay tay chỉnh trên đỉnh van. Xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Điều chỉnh từ từ cho đến khi đạt áp mong muốn và để hệ thống chạy ổn định trong vài phút.
Bước 5: Kiểm tra vận hành. Theo dõi đồng hồ áp suất đầu ra, đảm bảo áp ổn định, không dao động mạnh. Nếu xuất hiện tiếng rung hoặc va, kiểm tra độ khô của hơi và tình trạng bộ lọc. Khi áp suất ra ổn định, ghi lại giá trị để làm chuẩn cho vận hành lâu dài.
Bước 6: Bảo dưỡng định kỳ. Kiểm tra van mỗi 6 tháng, vệ sinh bellows, lưới lọc và lò xo. Thay gioăng khi có dấu hiệu mòn hoặc rò rỉ. Khi hệ thống dừng dài ngày, xả toàn bộ áp suất và che chắn tránh ẩm. Bảo dưỡng đúng quy trình giúp Yoshitake GD-45P DN25 hoạt động bền bỉ, duy trì độ chính xác điều áp và kéo dài tuổi thọ hơn mười năm.
