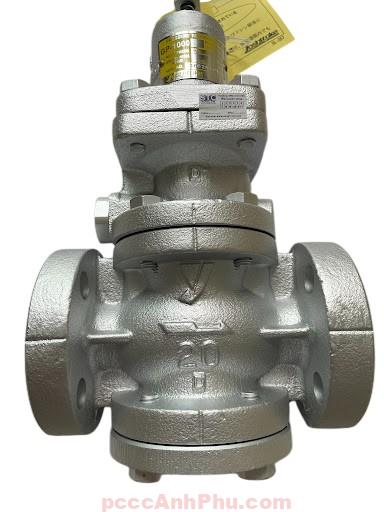

Van giảm áp Yoshitake GP-1000 DN40

Van giảm áp Yoshitake GP-1000 DN40

Van giảm áp Yoshitake GP-1000 DN40 là thiết bị điều áp hơi nóng công nghiệp được chế tạo theo tiêu chuẩn JIS B8377 của Nhật Bản. Với kích thước DN40 tương đương 1 ½ inch, model này phù hợp cho các tuyến ống hơi trung tâm, trạm điều áp phụ hoặc dây chuyền sản xuất cần lưu lượng hơi lớn và áp suất ổn định. Thiết kế cơ học hoàn toàn tự động giúp van hoạt động an toàn, ổn định mà không cần nguồn điện, thích hợp cho hệ thống hơi bão hòa và hơi quá nhiệt nhẹ.

Thân van bằng gang cầu FCD450 phủ epoxy chịu nhiệt, đĩa và màng inox SUS304 đảm bảo độ bền, độ kín và khả năng chống ăn mòn tuyệt đối. Lò xo đàn hồi có độ cứng chuẩn giúp duy trì áp suất đầu ra ổn định, giảm dao động và hạn chế sốc áp. GP-1000 DN40 là lựa chọn tối ưu cho nhà máy thực phẩm, dệt nhuộm, hóa chất và sản xuất năng lượng hơi nước.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

Yoshitake GP-1000 DN40 có cấu trúc màng điều khiển kết hợp lò xo đàn hồi, hoạt động dựa trên nguyên lý cân bằng áp suất. Từng chi tiết được gia công chính xác để bảo đảm phản ứng nhanh, độ bền cao và khả năng làm việc ổn định trong môi trường áp suất 16 bar, nhiệt độ 220 °C.

Nguyên lý hoạt động

Van GP-1000 DN40 hoạt động nhờ cân bằng lực giữa áp suất hơi đầu ra và độ nén lò xo. Khi áp suất ra giảm, lò xo đẩy màng xuống làm đĩa van mở rộng cho hơi đi qua. Khi áp suất ra tăng đến mức đặt, lực hơi đẩy màng lên, đĩa van khép lại giảm lưu lượng. Chu trình diễn ra liên tục, giữ áp ra ổn định và bảo vệ thiết bị sau van khỏi sốc áp.

Thiết kế đường cân bằng trong thân giúp triệt tiêu áp ngược, tăng độ nhạy và phản ứng êm. Màng và trục hoạt động nhịp nhàng, không rung khi áp dao động. Cơ chế hoàn toàn cơ học, không cần điện, phù hợp với môi trường nhiệt cao hoặc vị trí yêu cầu an toàn cháy nổ. Van vận hành êm và chính xác ngay cả khi hệ thống tải thay đổi liên tục.

Ưu điểm nổi bật

Yoshitake GP-1000 DN40 được đánh giá cao về độ ổn định và độ bền. Vật liệu gang cầu FCD450 kết hợp màng inox SUS304 cho khả năng chịu nhiệt và chống ăn mòn vượt trội. Cấu trúc modul giúp tháo lắp dễ dàng trong bảo dưỡng. Van vận hành tự động, điều áp chính xác, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị hơi.

Độ sai số điều áp chỉ ±0.1 bar, giúp duy trì nhiệt lượng ổn định cho quá trình sấy, hấp và trao đổi nhiệt. Lớp phủ epoxy bảo vệ bề mặt khỏi ăn mòn và rỉ sét do hơi ẩm. Từng model được kiểm tra nghiêm ngặt trước khi xuất xưởng theo quy trình chất lượng của Yoshitake Nhật Bản.

Ứng dụng tiêu biểu

Van GP-1000 DN40 được sử dụng rộng rãi trong nhà máy thực phẩm, dệt nhuộm, hóa chất và năng lượng hơi. Trong nhà máy thực phẩm, van điều áp hơi cho nồi hấp, buồng sấy và hệ thống tiệt trùng. Trong ngành dệt, van duy trì áp ổn định cho máy nhuộm và máy định hình vải. Trong khu công nghiệp, van lắp ở trạm phân phối hơi để bảo vệ các thiết bị trao đổi nhiệt và nồi hơi phụ.

Sản phẩm cũng phù hợp cho hệ thống HVAC công nghiệp hoặc PCCC dùng hơi nóng. Nhờ hiệu suất điều áp chính xác và kích thước vừa phải, DN40 được ưa chuộng trong các dây chuyền sản xuất liên tục, nơi đòi hỏi thiết bị bền và ít bảo trì.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị hệ thống. Làm sạch đường ống và kiểm tra mũi tên chỉ hướng dòng chảy trên thân van. Lắp đúng chiều từ áp cao sang áp thấp để đảm bảo van phản ứng chính xác. Không được lắp ngược vì sẽ gây dao động áp và rò hơi.

Bước 2: Chọn vị trí lắp đặt. Van nên đặt ở đoạn ống thẳng, cách xa co gấp và van chặn. Tư thế lắp chuẩn là thẳng đứng với đầu ra hướng lên hoặc ngang. Khu vực xung quanh phải có không gian để điều chỉnh và bảo dưỡng.

Bước 3: Bố trí bộ lọc và bẫy hơi. Trước van cần có bộ lọc hơi (strainer) để ngăn cặn rác vào buồng điều khiển. Dưới đường ống nên có bẫy hơi (steam trap) để xả nước ngưng, giúp hơi khô và ổn định khi đi vào van.

Bước 4: Kết nối và hiệu chỉnh. Dùng mặt bích chuẩn JIS 10K để kết nối van với đường ống. Sau khi lắp xong, mở dần van cấp hơi và quan sát đồng hồ áp suất. Xoay vít chỉnh trên nắp van theo chiều kim đồng hồ để tăng áp, xoay ngược để giảm. Sau khi đạt mức mong muốn, duy trì vận hành vài phút để hệ thống ổn định.

Bước 5: Kiểm tra vận hành. Quan sát áp suất đầu ra, đảm bảo ổn định và không dao động. Nếu xuất hiện rung hoặc tiếng va, kiểm tra lại bộ lọc và độ khô của hơi. Các mối nối phải kín, van vận hành êm và phản ứng tốt khi tải thay đổi.

Bước 6: Bảo dưỡng định kỳ. Kiểm tra van định kỳ 6 tháng/lần. Tháo nắp, vệ sinh màng và đĩa, bôi trơn nhẹ các vị trí trượt. Thay gioăng khi có dấu hiệu chai hoặc rò rỉ. Khi ngừng hệ thống, xả áp hoàn toàn và che chắn tránh ẩm. Thực hiện đúng quy trình giúp Yoshitake GP-1000 DN40 hoạt động ổn định và bền trên mười năm.
