Van giảm áp Yoshitake GP-1000 DN50

Van giảm áp Yoshitake GP-1000 DN50

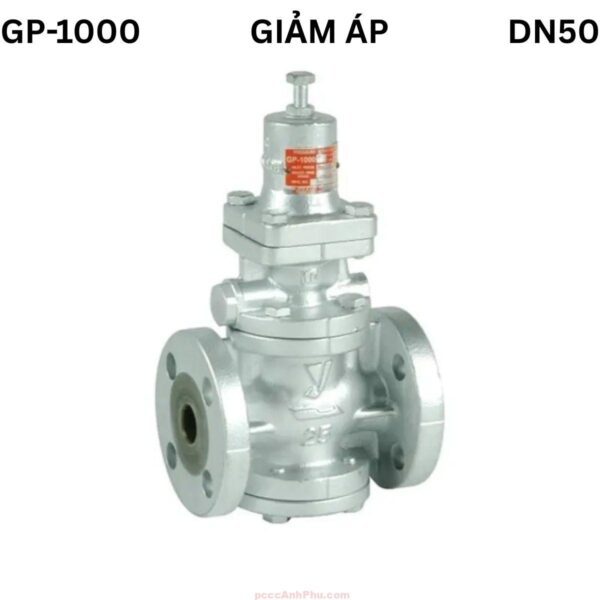

Van giảm áp Yoshitake GP-1000 DN50 là thiết bị điều áp hơi nóng công nghiệp cao cấp do Yoshitake Nhật Bản sản xuất, được thiết kế chuyên biệt để duy trì áp suất ổn định cho các tuyến ống hơi trung tâm, nồi hơi và hệ thống phân phối hơi công suất lớn. Kích thước DN50 (2 inch) cho phép lưu lượng hơi cao, phù hợp với các nhà máy thực phẩm, dệt nhuộm, hóa chất và nhà máy năng lượng cần độ chính xác và độ bền cao.

Van hoạt động theo cơ chế tự động hoàn toàn, không cần nguồn điện, dựa trên cân bằng lực giữa áp suất hơi đầu ra và lò xo điều chỉnh. Thân van làm từ gang cầu FCD450 sơn epoxy chịu ăn mòn, đĩa và màng inox SUS304 đảm bảo độ kín tuyệt đối, phản ứng nhanh khi tải thay đổi. Model DN50 thuộc nhóm van điều áp trung lưu, là lựa chọn lý tưởng cho hệ thống hơi bão hòa nhiệt độ tới 220°C và áp suất 16 bar.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

Yoshitake GP-1000 DN50 có kết cấu cơ học vững chắc với màng điều khiển và lò xo đàn hồi là hai bộ phận chính thực hiện việc điều chỉnh áp suất. Cấu trúc thân dày, nắp chịu nhiệt, đĩa và màng inox giúp van làm việc bền bỉ trong môi trường hơi nóng áp cao, đồng thời giữ độ nhạy và độ kín tối đa trong quá trình vận hành lâu dài.

Nguyên lý hoạt động

Van giảm áp GP-1000 DN50 làm việc theo cơ chế cân bằng lực giữa áp suất đầu ra và lực nén của lò xo điều chỉnh. Khi áp suất ra thấp, lò xo đẩy màng xuống làm đĩa van mở rộng để hơi đi qua. Khi áp suất đạt mức đặt, lực hơi đẩy màng lên khiến đĩa van đóng bớt lại. Quá trình diễn ra liên tục, giúp áp ra ổn định dù áp vào biến động mạnh.

Nhờ đường cân bằng bên trong, van phản ứng nhanh và chính xác, không bị rung hoặc dao động khi tải thay đổi. Cơ chế cơ học thuần túy giúp thiết bị hoạt động an toàn trong môi trường nhiệt cao, không bị ảnh hưởng bởi điện áp hay điều kiện khí hậu. Cấu trúc màng inox chịu nhiệt cho phép van duy trì hiệu suất ổn định trong nhiều năm.

Ưu điểm nổi bật

Yoshitake GP-1000 DN50 có khả năng điều áp chính xác, vận hành êm và bền. Thân gang cầu dày, lớp phủ epoxy bảo vệ chống rỉ sét, chịu hơi ẩm và nhiệt độ cao. Màng và đĩa inox bền, không biến dạng, đảm bảo độ kín tuyệt đối. Lò xo đàn hồi ổn định, duy trì áp suất ra liên tục với sai số ±0.1 bar. Van vận hành tự động, không cần nguồn điện, giảm chi phí và an toàn tuyệt đối trong hệ thống hơi.

Cấu trúc modul thông minh giúp tháo lắp dễ dàng khi bảo trì. Tất cả các chi tiết đều được gia công và kiểm tra tại Nhật Bản, bảo đảm độ bền cơ học và độ ổn định dài hạn. GP-1000 DN50 giúp giảm tổn thất năng lượng và bảo vệ thiết bị phía sau van khỏi áp suất vượt mức, kéo dài tuổi thọ hệ thống.

Ứng dụng tiêu biểu

Van GP-1000 DN50 được sử dụng phổ biến trong nhà máy chế biến thực phẩm, đồ uống, dệt nhuộm và hệ thống nồi hơi công nghiệp. Trong nhà máy thực phẩm, van duy trì áp suất ổn định cho buồng hấp và sấy, giúp sản phẩm chín đều. Trong ngành dệt, van giữ áp ổn định cho máy nhuộm, đảm bảo màu vải bền và đồng nhất. Trong nhà máy điện, van ổn định áp hơi cấp cho các bộ trao đổi nhiệt, hạn chế sốc áp và nâng hiệu suất thiết bị.

Van cũng được ứng dụng trong hệ thống HVAC trung tâm, dây chuyền sản xuất dược phẩm, hóa chất, hoặc hệ thống PCCC dùng hơi nóng. Với kích thước DN50, van phù hợp cho các tuyến ống trung tâm, giúp cân bằng áp cho các khu vực nhánh và đảm bảo áp suất ra luôn ổn định cho toàn hệ thống.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị hệ thống. Trước khi lắp đặt, cần làm sạch đường ống, loại bỏ cặn bẩn và nước ngưng. Kiểm tra mũi tên trên thân van để đảm bảo lắp đúng chiều dòng hơi từ áp cao sang áp thấp. Việc lắp sai hướng sẽ khiến van hoạt động không ổn định và dễ rung áp.

Bước 2: Lựa chọn vị trí lắp đặt. Chọn đoạn ống thẳng, tránh gần co, cút hoặc đoạn cong gấp. Van nên lắp theo phương thẳng đứng, đầu ra hướng lên hoặc ngang. Đảm bảo khu vực xung quanh có không gian để thao tác điều chỉnh và bảo dưỡng. Không lắp van ở vị trí thấp hơn đường ống chính để tránh tích tụ nước ngưng.

Bước 3: Bố trí bộ lọc và bẫy hơi. Trước van phải có bộ lọc hơi (strainer) để ngăn tạp chất, rỉ sét vào buồng van. Lắp thêm bẫy hơi (steam trap) ở vị trí thấp nhất để xả nước ngưng, giữ hơi đi qua luôn khô, giúp đĩa và màng hoạt động trơn tru, tránh búa nước và hư hại bề mặt kín.

Bước 4: Kết nối và điều chỉnh áp suất. Dùng mặt bích tiêu chuẩn JIS 10K để nối van vào hệ thống. Khi lắp xong, mở dần nguồn hơi và quan sát đồng hồ áp suất. Dùng tua vít xoay vít chỉnh trên nắp van, xoay theo chiều kim đồng hồ để tăng áp, xoay ngược để giảm. Điều chỉnh từ từ đến khi đạt áp mong muốn và để van vận hành vài phút cho ổn định.

Bước 5: Kiểm tra vận hành. Theo dõi áp suất đầu ra và âm thanh vận hành của van. Áp suất phải ổn định, không rung và không có tiếng va. Nếu có dao động, kiểm tra lại bộ lọc và tình trạng nước ngưng. Khi hệ thống đạt trạng thái ổn định, ghi nhận thông số áp ra làm mốc vận hành chuẩn.

Bước 6: Bảo dưỡng định kỳ. Sau sáu tháng hoạt động, nên tháo nắp van để vệ sinh màng, đĩa và lò xo. Kiểm tra gioăng làm kín, thay thế nếu có dấu hiệu hư. Khi ngừng vận hành dài ngày, xả hết áp trong đường ống và che chắn tránh ẩm. Bảo dưỡng định kỳ giúp Yoshitake GP-1000 DN50 duy trì hiệu suất ổn định, tăng tuổi thọ và an toàn cho toàn hệ thống hơi.
