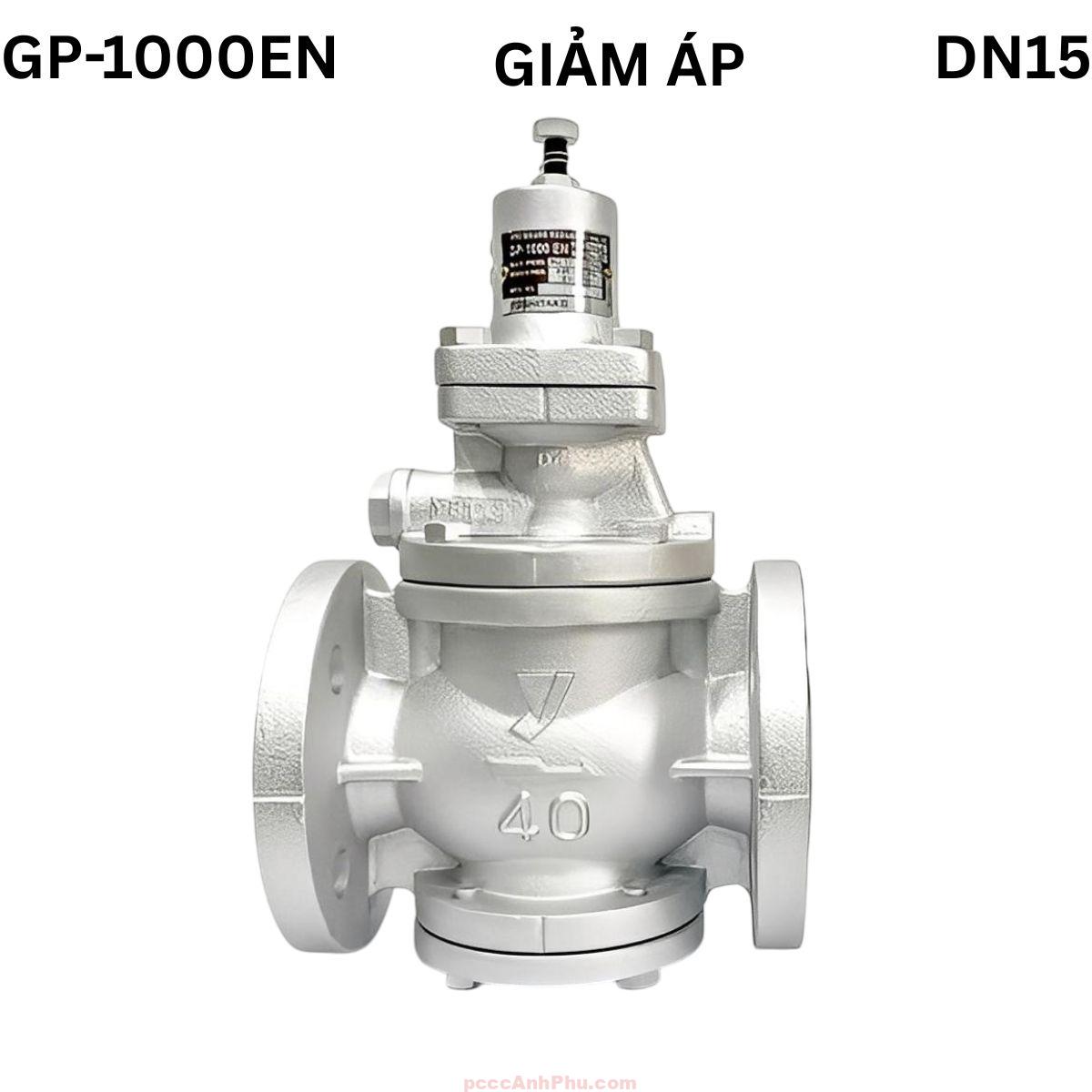

Van giảm áp Yoshitake GP-1000EN DN15

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-1000EN DN15 thuộc dòng điều áp hơi thế hệ mới, ứng dụng cơ chế pilot điều khiển gián tiếp bằng pittông (piston type). Đây là phiên bản đạt chuẩn EN PN16 chuyên dùng cho hơi bão hòa, có khả năng duy trì áp suất ổn định trong dải làm việc rộng từ 0.1 đến 1.0 MPa, điều chỉnh áp ra 0.05 – 0.9 MPa, chịu nhiệt tối đa 220 °C. Với thiết kế đơn giản, cấu trúc chắc chắn và độ kín cao, sản phẩm được sử dụng phổ biến trong các hệ thống hơi trung tâm và dây chuyền sản xuất tự động.

Thân van làm bằng gang dẻo, kết hợp các chi tiết tiếp xúc bằng inox và đồng-thiếc giúp chống ăn mòn, tăng tuổi thọ và ổn định trong môi trường hơi nóng. Model DN15 là kích thước nhỏ nhất của dòng GP-1000EN, phù hợp cho các tuyến hơi nhánh, thiết bị trao đổi nhiệt hoặc nồi hấp có yêu cầu điều áp tinh chỉnh. Kết nối mặt bích PN16 đảm bảo lắp đặt an toàn, chịu áp cao và dễ bảo trì.

Xem đầy đủ các sản phẩm: valve điều áp.

Cấu tạo tổng quan

Yoshitake GP-1000EN DN15 gồm thân van, pittông, lò xo điều chỉnh và cụm pilot cảm biến áp suất. Mô-đun bên trong được gia công chính xác, giúp chuyển động êm và giảm ma sát. Toàn bộ cơ cấu kín bằng ghế van inox và vòng đệm chịu nhiệt giúp duy trì độ kín cao trong quá trình điều áp.

Nguyên lý hoạt động

Khi hơi cao áp đi vào cửa vào, áp suất sẽ tác động lên pittông chính. Lực nén của lò xo điều chỉnh được thiết lập để giữ pittông mở ở vị trí cho phép, giúp hơi đi qua van đến đầu ra. Khi áp suất đầu ra tăng vượt giá trị cài đặt, lực phản hồi từ hơi sẽ đẩy pittông và làm giảm khe hở dòng chảy, nhờ đó áp suất được ổn định ở mức mong muốn. Khi áp giảm, pittông tự động hạ xuống để mở van rộng hơn, bổ sung lưu lượng cần thiết.

SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-1000EN DN15
 ┌──────────────────────────────────────────────┐
 │                HƠI ÁP CAO (INLET)           │
 │                       │                     │
 │                       ▼                     │
 │               ┌───────────────┐             │
 │               │   PITTÔNG     │◄─────┐      │
 │               │ (PISTON)      │      │      │
 │               └──────┬────────┘      │      │
 │                      │               │      │
 │               GHẾ VAN INOX           │      │
 │                      │               │      │
 │                  HƠI RA (OUTLET)─────┘      │
 │                                              │
 │            ▲ Phản hồi áp suất ra             │
 │            │                                │
 │         Lò xo điều chỉnh                    │
 │         (Set spring)                        │
 └──────────────────────────────────────────────┘

Sơ đồ cho thấy khi áp ra tăng, lực phản hồi đẩy pittông lên và thu nhỏ tiết diện dòng hơi; khi áp ra giảm, lò xo đẩy pittông xuống mở van rộng hơn. Cơ chế tự cân bằng giữa áp và lực lò xo giúp duy trì áp suất ổn định mà không cần nguồn năng lượng phụ trợ.

Ưu điểm nổi bật

Thiết kế đơn giản: Cấu trúc pittông-pilot tích hợp, ít chi tiết chuyển động, dễ bảo dưỡng và vận hành lâu dài.

Chịu áp cao: Làm việc ổn định đến 1.0 MPa, thích hợp cho đường hơi chính và thiết bị gia nhiệt.

Độ kín tuyệt đối: Ghế van inox đạt chuẩn ANSI Class IV, rò rỉ nhỏ hơn 0.01 % lưu lượng định mức.

Bền bỉ: Vật liệu đồng-thiếc và inox chống ăn mòn, chịu nhiệt đến 220 °C.

Phản ứng nhanh: Pittông có độ nhạy cao, điều chỉnh áp tức thời khi tải thay đổi.

Dễ lắp đặt: Kết nối mặt bích PN16 tiêu chuẩn châu Âu, tương thích nhiều hệ thống hơi hiện có.

Ứng dụng tiêu biểu

Yoshitake GP-1000EN DN15 được ứng dụng rộng rãi trong các hệ thống hơi bão hòa và khí nén áp cao, đặc biệt tại nhà máy thực phẩm, dệt nhuộm, dược phẩm và điện tử, nơi yêu cầu điều chỉnh áp suất chính xác để bảo vệ thiết bị trao đổi nhiệt, nồi hấp, bộ sấy và đường ống nhánh. Nhờ khả năng phản hồi nhanh và giữ áp ổn định, van giúp tối ưu hóa hiệu quả truyền nhiệt, hạn chế rung động đường hơi và kéo dài tuổi thọ thiết bị hạ lưu.

Bên cạnh đó, model này còn được sử dụng tại các trạm phân phối hơi trong hệ thống trung tâm, giúp cân bằng áp suất cho từng khu vực sản xuất và duy trì công suất ổn định khi tải thay đổi đột ngột. Với cấu trúc bền bỉ, van hoạt động ổn định trong môi trường nhiệt cao liên tục, đảm bảo an toàn, tiết kiệm năng lượng và hiệu quả vận hành tối đa cho toàn bộ mạng hơi công nghiệp.

Hướng dẫn lắp đặt và vận hành

Bước 1: Lắp đúng hướng dòng hơi theo mũi tên đúc trên thân van, tránh lắp ngược chiều.

Bước 2: Làm sạch đường ống trước khi lắp, loại bỏ tạp chất hoặc hơi nước ngưng.

Bước 3: Lắp gioăng graphite giữa hai mặt bích PN16, siết đều các bu-lông chéo.

Bước 4: Mở nguồn hơi từ từ để tránh xung áp, sau đó điều chỉnh vít trên nắp van để đặt áp suất ra theo yêu cầu.

Bước 5: Kiểm tra độ ổn định áp sau khi vận hành 5 – 10 phút; tinh chỉnh vít pilot nếu cần.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần, vệ sinh ghế van, thay gioăng và kiểm tra pittông-lò xo để đảm bảo hoạt động trơn tru.

Tuân thủ quy trình giúp van giảm áp Yoshitake GP-1000EN DN15 vận hành chính xác, tiết kiệm năng lượng và duy trì an toàn cho toàn bộ hệ thống hơi công nghiệp.
