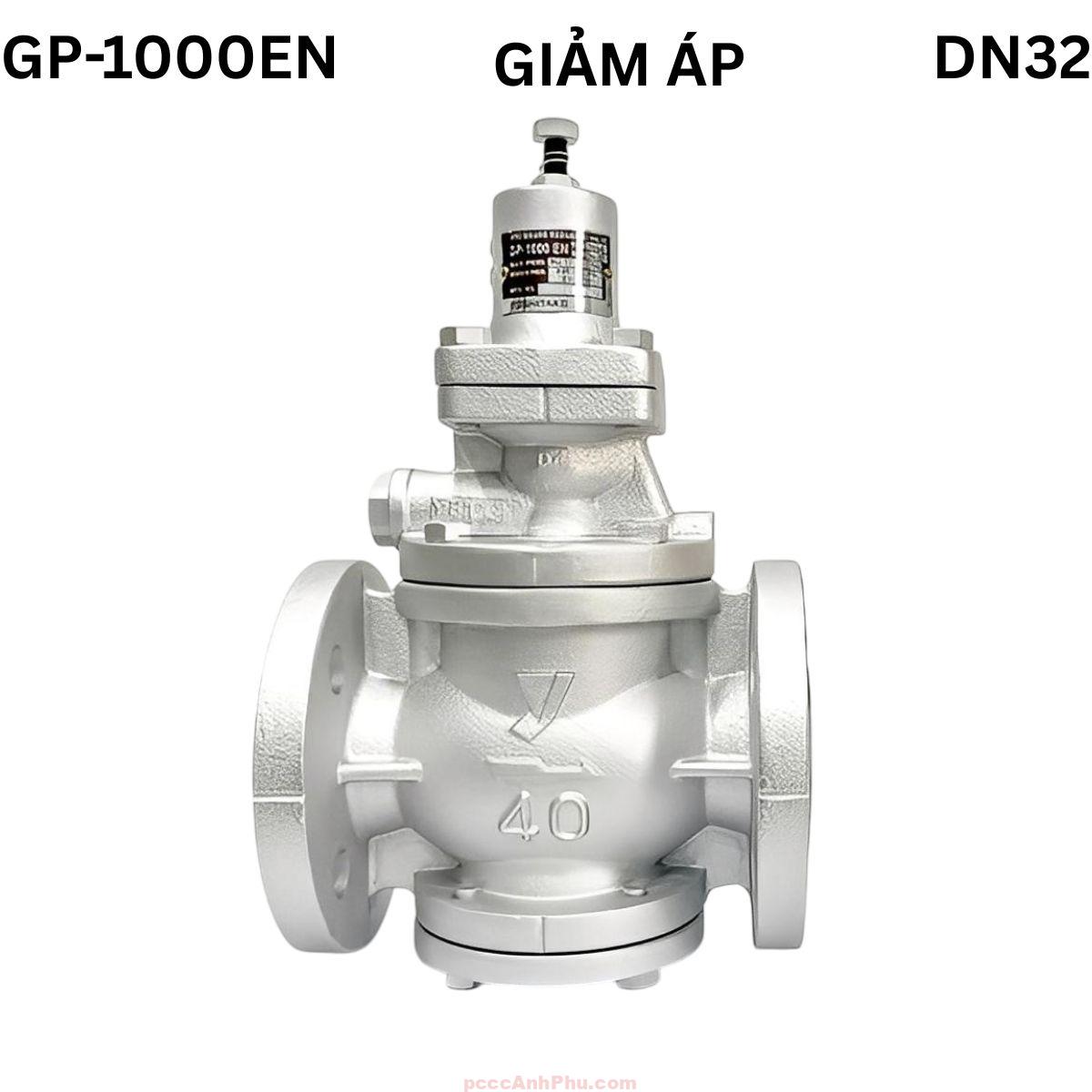

Van giảm áp Yoshitake GP-1000EN DN32

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-1000EN DN32 là dòng van điều áp cơ khí cao cấp, thiết kế chuyên dụng cho hệ thống hơi bão hòa và khí nén áp cao. Van hoạt động theo cơ chế pilot-piston điều khiển gián tiếp, cho phép duy trì áp suất đầu ra ổn định trong dải làm việc rộng từ 0.1 đến 1.0 MPa, điều chỉnh áp ra 0.05 – 0.9 MPa, chịu nhiệt tới 220 °C. Cấu trúc bền chắc, độ kín cao và phản hồi nhanh giúp sản phẩm vận hành ổn định trong các dây chuyền sản xuất liên tục.

Thân van được đúc bằng gang dẻo, pittông và ghế van bằng inox chống ăn mòn, bảo đảm tuổi thọ lâu dài ngay cả trong môi trường hơi nóng và ẩm. Model DN32 thường được sử dụng ở tuyến hơi trung bình hoặc nhánh cấp hơi có lưu lượng ổn định, nơi yêu cầu điều áp chính xác để bảo vệ thiết bị hạ lưu. Kết nối mặt bích PN16 mang lại khả năng lắp đặt an toàn, kín khít và dễ bảo dưỡng.

Xem đầy đủ các sản phẩm: van giảm áp.

Cấu tạo tổng quan

Yoshitake GP-1000EN DN32 có cấu trúc đơn giản nhưng chính xác, gồm thân van chịu áp, pittông trượt, lò xo điều chỉnh và ghế van kín inox. Hệ thống truyền động cơ học bên trong giúp kiểm soát áp lực ra mượt mà, giảm dao động và giữ ổn định nhiệt độ trong đường ống. Thiết kế mô-đun giúp tháo lắp, bảo trì nhanh chóng mà không cần tháo rời toàn bộ tuyến hơi.

Nguyên lý hoạt động

Khi hơi cao áp đi vào, lực từ áp suất tác động lên pittông và được cân bằng bởi lực nén của lò xo. Khi áp suất đầu ra tăng quá mức cài đặt, pittông bị đẩy lên làm giảm tiết diện dòng hơi; khi áp suất giảm, pittông hạ xuống mở rộng dòng chảy để bù lưu lượng. Quá trình này diễn ra liên tục, giúp áp suất ra luôn ổn định, không dao động theo lưu lượng.

SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-1000EN DN32
 ┌──────────────────────────────────────────────┐
 │                HƠI ÁP CAO (INLET)           │
 │                       │                     │
 │                       ▼                     │
 │               ┌───────────────┐             │
 │               │   PITTÔNG     │◄─────┐      │
 │               │ (PISTON)      │      │      │
 │               └──────┬────────┘      │      │
 │                      │               │      │
 │               GHẾ VAN INOX           │      │
 │                      │               │      │
 │                  HƠI RA (OUTLET)─────┘      │
 │                                              │
 │            ▲ Phản hồi áp suất ra             │
 │            │                                │
 │         Lò xo điều chỉnh                    │
 │         (Set spring)                        │
 └──────────────────────────────────────────────┘

Nhờ sự cân bằng giữa áp suất ra và lực đàn hồi của lò xo, van tự điều chỉnh độ mở mà không cần năng lượng phụ. Cấu trúc pittông-pilot cho phép phản hồi nhanh, giảm rung và hạn chế tổn thất năng lượng trong hệ thống hơi công nghiệp.

Ưu điểm nổi bật

Độ chính xác cao: Phản ứng nhanh với biến động tải, duy trì áp suất ổn định trong thời gian dài.

Bền bỉ và chống ăn mòn: Cấu trúc kim loại hoàn toàn bằng gang dẻo và inox chịu nhiệt đến 220 °C.

Kín khít tuyệt đối: Ghế van inox đạt chuẩn ANSI Class IV, đảm bảo rò rỉ gần như bằng 0 %.

Dễ vận hành: Thiết kế nhỏ gọn, lắp đặt đơn giản, phù hợp hầu hết hệ thống hơi tiêu chuẩn EN PN16.

Bảo dưỡng nhanh: Kết cấu mô-đun tháo rời từng phần, thuận tiện khi kiểm tra định kỳ.

Hoạt động ổn định: Không cần nguồn điện, vận hành hoàn toàn cơ khí, bền và tin cậy.

Ứng dụng tiêu biểu

Yoshitake GP-1000EN DN32 được ứng dụng rộng rãi trong các tuyến hơi phân phối trung bình, hệ thống gia nhiệt, thiết bị sấy và bộ trao đổi nhiệt tại nhà máy dệt, thực phẩm, dược phẩm và điện tử. Van giúp duy trì áp suất đầu ra ổn định, ngăn chặn hiện tượng tăng áp đột ngột và bảo vệ toàn bộ thiết bị hạ lưu. Nhờ cơ chế phản hồi chính xác, sản phẩm tối ưu hóa hiệu suất truyền nhiệt, giảm rung động và hạn chế hao tổn năng lượng trong đường ống hơi.

Ngoài ra, model DN32 còn được sử dụng tại các trạm điều áp hơi trung gian của nhà máy hoặc khu vực sản xuất có nhiều thiết bị tiêu thụ hơi. Van đảm nhiệm vai trò cân bằng áp suất giữa các khu vực, giúp hệ thống hơi hoạt động đồng bộ, tiết kiệm nhiên liệu và đảm bảo an toàn vận hành. Với độ bền cơ học cao, GP-1000EN DN32 là lựa chọn tin cậy cho các mạng hơi hiện đại yêu cầu vận hành liên tục và ổn định lâu dài.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra chiều mũi tên trên thân van, lắp đúng hướng dòng hơi.

Bước 2: Làm sạch đường ống, loại bỏ cặn và nước ngưng trước khi lắp đặt.

Bước 3: Đặt gioăng graphite giữa hai mặt bích PN16, siết bu-lông chéo đều tay.

Bước 4: Mở nguồn hơi từ từ, điều chỉnh vít trên nắp van để cài đặt áp suất mong muốn.

Bước 5: Kiểm tra độ ổn định áp sau 10 phút vận hành; tinh chỉnh nhẹ nếu cần.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần: vệ sinh pittông, thay gioăng và kiểm tra lò xo để duy trì hiệu suất tối đa.

Thực hiện đúng quy trình giúp van giảm áp Yoshitake GP-1000EN DN32 vận hành chính xác, giữ áp suất ổn định và đảm bảo độ an toàn cao cho toàn bộ hệ thống hơi công nghiệp.
