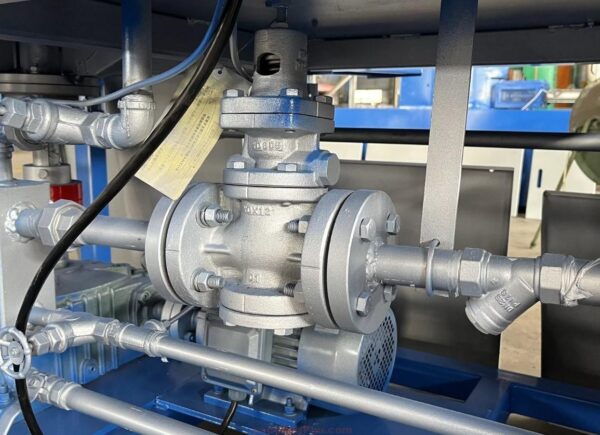

Van giảm áp Yoshitake GP-1000EN DN40

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-1000EN DN40 là thiết bị điều áp cơ học cao cấp sử dụng cơ chế pilot-piston, được phát triển chuyên cho hệ thống hơi bão hòa và khí nén công nghiệp. Van có khả năng điều chỉnh áp suất đầu ra ổn định trong dải 0.05 – 0.9 MPa, chịu áp đầu vào tới 1.0 MPa và nhiệt độ làm việc tối đa 220 °C. Cấu trúc vững chắc, phản hồi nhanh và độ kín cao giúp van vận hành tin cậy trong môi trường hơi áp cao liên tục.

Thân van đúc gang dẻo chịu áp kết hợp pittông và ghế van inox cho độ bền và khả năng chống ăn mòn vượt trội. Model DN40 được sử dụng phổ biến ở các tuyến hơi trung bình, các cụm gia nhiệt hoặc hệ thống sấy có nhu cầu điều áp nhanh và lưu lượng ổn định. Kết nối mặt bích PN16 đảm bảo độ kín khít tuyệt đối, lắp đặt thuận tiện và dễ bảo dưỡng.

Xem đầy đủ các sản phẩm: van giảm áp khí nén

Cấu tạo tổng quan

Yoshitake GP-1000EN DN40 được cấu thành từ thân van, pittông, ghế van, lò xo điều chỉnh và trục chỉnh áp. Các chi tiết được chế tạo bằng vật liệu chịu nhiệt, gia công tinh để giảm ma sát và tăng độ nhạy khi điều áp. Kết cấu cơ học dạng mô-đun giúp tháo lắp, bảo trì nhanh chóng mà không cần tháo rời toàn tuyến hơi.

Nguyên lý hoạt động

Hơi cao áp đi vào cửa vào, tác động lên pittông chính. Lực nén của lò xo điều chỉnh giữ pittông ở trạng thái mở cho phép lưu lượng hơi ra. Khi áp suất đầu ra tăng vượt giá trị cài đặt, lực phản hồi đẩy pittông lên làm giảm tiết diện dòng chảy. Khi áp suất giảm, pittông hạ xuống mở rộng cửa van, giúp duy trì áp suất đầu ra ổn định trong mọi điều kiện tải.

SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-1000EN DN40
 ┌──────────────────────────────────────────────┐
 │                HƠI ÁP CAO (INLET)           │
 │                       │                     │
 │                       ▼                     │
 │               ┌───────────────┐             │
 │               │   PITTÔNG     │◄─────┐      │
 │               │ (PISTON)      │      │      │
 │               └──────┬────────┘      │      │
 │                      │               │      │
 │               GHẾ VAN INOX           │      │
 │                      │               │      │
 │                  HƠI RA (OUTLET)─────┘      │
 │                                              │
 │            ▲ Phản hồi áp suất ra             │
 │            │                                │
 │         Lò xo điều chỉnh                    │
 │         (Set spring)                        │
 └──────────────────────────────────────────────┘

Hệ thống phản hồi cơ học giữa áp ra và lực lò xo cho phép van tự điều chỉnh mà không cần nguồn điện hoặc điều khiển ngoài. Nhờ cơ cấu pittông trượt êm và khe điều tiết tối ưu, van giữ áp ổn định, giảm rung và đảm bảo lưu lượng đều đặn trong suốt quá trình làm việc.

Ưu điểm nổi bật

Điều áp ổn định: Cơ cấu pittông-pilot cho phản ứng nhanh và chính xác khi tải thay đổi.

Độ kín cao: Ghế van inox đạt chuẩn ANSI Class IV, ngăn rò rỉ và hao hụt năng lượng.

Chịu nhiệt, chịu áp tốt: Làm việc ổn định tới 220 °C và áp suất 1.0 MPa.

Dễ bảo trì: Kết cấu mô-đun, tháo rời nhanh, giảm thời gian ngừng máy.

Bền bỉ, chống ăn mòn: Tất cả chi tiết tiếp xúc làm bằng kim loại cao cấp, thích hợp môi trường hơi nóng.

Tương thích cao: Kết nối PN16 theo chuẩn EN, lắp được cho hầu hết hệ thống hơi hiện hành.

Ứng dụng tiêu biểu

Yoshitake GP-1000EN DN40 được sử dụng phổ biến trong các tuyến hơi chính của nhà máy dệt, thực phẩm, dược phẩm và chế biến hóa chất. Van giúp giữ áp suất ổn định cho các thiết bị tiêu thụ hơi như bộ trao đổi nhiệt, nồi hấp, thiết bị sấy hoặc buồng hơi áp suất thấp. Nhờ cơ chế phản hồi nhanh, van hạn chế tối đa hiện tượng dao động áp và rung đường ống, góp phần nâng cao độ tin cậy của toàn bộ hệ thống hơi.

Ngoài các ứng dụng cho hơi bão hòa, GP-1000EN DN40 còn được dùng trong mạng khí nén công nghiệp và trạm điều áp trung gian. Van đảm nhiệm vai trò cân bằng áp suất, duy trì lưu lượng đồng đều giữa các khu vực sử dụng, đồng thời giúp tiết kiệm năng lượng và kéo dài tuổi thọ cho thiết bị hạ lưu. Với khả năng chịu tải lớn và độ bền cơ học cao, đây là lựa chọn lý tưởng cho hệ thống hơi hoạt động liên tục và yêu cầu độ chính xác cao.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra hướng mũi tên trên thân van, lắp đúng chiều dòng hơi.

Bước 2: Làm sạch đường ống, loại bỏ cặn và nước ngưng trước khi lắp đặt.

Bước 3: Dùng gioăng graphite chịu nhiệt giữa hai mặt bích PN16, siết đều bu-lông theo chéo.

Bước 4: Mở nguồn hơi từ từ, điều chỉnh vít trên nắp van để đạt áp suất ra yêu cầu.

Bước 5: Kiểm tra ổn định sau 10 phút, tinh chỉnh nhẹ nếu áp dao động.

Bước 6: Bảo dưỡng định kỳ 6 tháng/lần: vệ sinh pittông, thay gioăng, kiểm tra lò xo để duy trì hiệu suất tối đa.

Thực hiện đúng quy trình giúp van giảm áp Yoshitake GP-1000EN DN40 vận hành chính xác, giữ áp suất ổn định và tăng độ bền cho toàn bộ hệ thống hơi công nghiệp.
