Van giảm áp Yoshitake GP-1000HEN DN40

Van giảm áp Yoshitake GP-1000HEN DN40

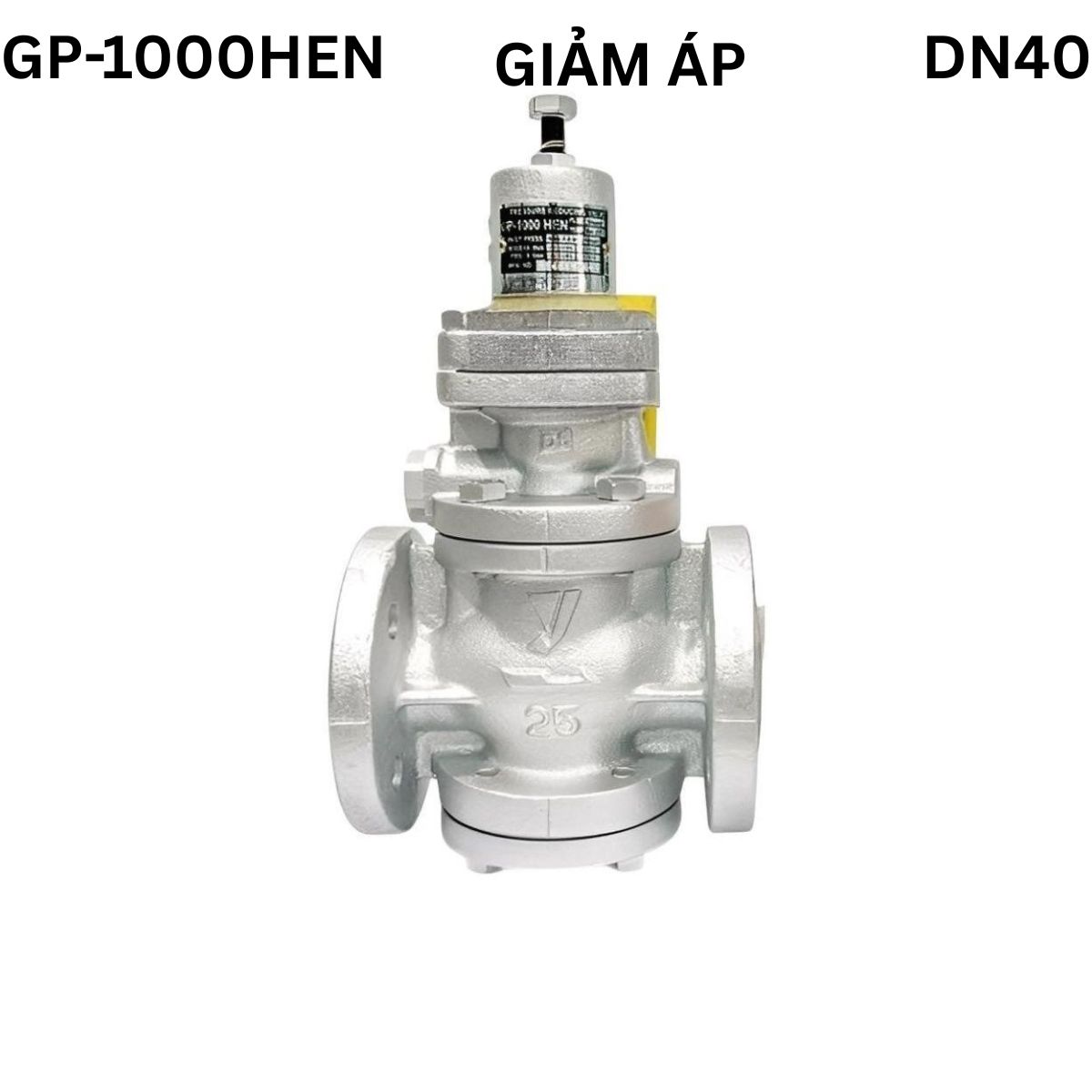

Van giảm áp Yoshitake GP-1000HEN DN40 là model điều áp hơi kiểu pilot hai tầng thuộc dòng cao cấp của Yoshitake Nhật Bản, chuyên dùng cho hệ thống hơi công nghiệp có lưu lượng trung bình. Với kích thước DN40 (1½”), van đảm bảo áp suất đầu ra luôn ổn định, kể cả khi áp đầu vào dao động mạnh hoặc tải thay đổi đột ngột. Đây là thiết bị điều áp hơi có độ chính xác cao, phản ứng nhanh, độ bền vượt trội và khả năng tiết kiệm năng lượng cho toàn hệ thống.

Thân van được đúc từ gang cầu FCD chịu áp tối đa 1.6 MPa, các chi tiết bên trong như van pilot, van chính, piston và màng đều làm từ inox SUS304, giúp chống ăn mòn, chịu nhiệt tới 220°C và vận hành êm trong môi trường hơi nóng áp cao. GP-1000HEN DN40 được thiết kế tuân theo tiêu chuẩn EN PN25, tương thích hoàn toàn với mặt bích châu Âu và Nhật Bản.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

Van Yoshitake GP-1000HEN DN40 gồm hai cụm điều khiển: pilot và van chính. Cụm pilot chịu trách nhiệm phát hiện áp suất hơi đầu ra và điều chỉnh van chính qua piston và xi lanh inox. Thiết kế này giúp van phản ứng nhanh, duy trì áp ra chính xác và ổn định. Bộ lọc hơi 60 mesh tích hợp trong thân giúp bảo vệ cụm điều chỉnh, giảm mài mòn, kéo dài tuổi thọ thiết bị.

Nguyên lý hoạt động

Van GP-1000HEN DN40 hoạt động theo nguyên lý điều áp hai tầng. Khi áp suất đầu ra thấp hơn giá trị đặt, van pilot mở cho hơi điều khiển đi vào khoang piston, đẩy piston xuống, mở van chính. Khi áp ra đạt giá trị mong muốn, pilot đóng lại, piston được nâng lên, van chính khép dần để giảm lưu lượng. Quá trình này diễn ra liên tục, duy trì áp suất đầu ra ổn định dù tải và áp đầu vào thay đổi.

Nhờ cấu trúc pilot độc lập và cơ chế cảm biến áp bên trong, GP-1000HEN DN40 phản ứng cực nhanh, gần như không có độ trễ. Cấu trúc piston và màng inox giúp van hoạt động êm, hạn chế búa nước và rung áp trong đường ống, đảm bảo an toàn cho toàn hệ thống hơi công nghiệp.

Ưu điểm nổi bật

Yoshitake GP-1000HEN DN40 có khả năng điều áp cực kỳ chính xác, ổn định và hiệu quả. Thiết kế pilot tách biệt giúp van phản ứng nhanh, kiểm soát áp suất mượt mà, không gây dao động. Cấu trúc inox hoàn toàn ở phần chịu nhiệt giúp van hoạt động liên tục trong môi trường 220°C mà không biến dạng. Thân gang cầu FCD có độ bền cơ học cao, phù hợp cho hệ thống hơi trung tâm.

Van có tỷ lệ giảm áp tới 20:1 và độ rò nhỏ hơn 0.01 % lưu lượng danh định. Thiết kế theo chuẩn EN PN25 giúp lắp đặt linh hoạt với đường ống châu Âu, Nhật hoặc Hàn. GP-1000HEN DN40 vận hành ổn định, bảo dưỡng đơn giản, tuổi thọ cao và chi phí vận hành thấp.

Ứng dụng tiêu biểu

GP-1000HEN DN40 thường được sử dụng trong các hệ thống hơi trung tâm của nhà máy thực phẩm, dệt nhuộm, hóa chất, sản xuất linh kiện và năng lượng. Trong nhà máy thực phẩm, van giúp duy trì áp suất ổn định cho nồi hấp, buồng sấy, thiết bị tiệt trùng. Trong ngành dệt, van điều chỉnh áp cho máy nhuộm hoặc bộ sấy vải, đảm bảo nhiệt độ đồng đều. Trong hệ thống năng lượng, van được dùng tại trạm giảm áp hơi và cụm điều khiển nhiệt trung áp.

Ngoài ra, DN40 còn được sử dụng cho hệ thống HVAC công nghiệp, bộ trao đổi nhiệt và các tuyến hơi cấp phụ. Van hoạt động ổn định, phản ứng nhanh, tiết kiệm năng lượng và duy trì áp suất đầu ra cực kỳ ổn định, kể cả khi tải biến thiên liên tục.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị hệ thống. Làm sạch đường ống, loại bỏ nước ngưng và cặn. Kiểm tra hướng mũi tên trên thân van để đảm bảo chiều hơi đúng. Nếu lắp ngược, van sẽ không điều áp chính xác và dễ gây rung áp.

Bước 2: Lựa chọn vị trí lắp đặt. Lắp van ở đoạn ống thẳng, tránh gần co hoặc cút gấp. Tư thế chuẩn là thẳng đứng, tay chỉnh pilot hướng lên. Dành khoảng trống xung quanh để thao tác và bảo trì thuận tiện.

Bước 3: Bố trí bộ lọc và bẫy hơi. Dù có lưới lọc tích hợp, vẫn nên gắn thêm strainer trước van để lọc cặn lớn. Đặt bẫy hơi (steam trap) tại điểm thấp để xả nước ngưng, giữ hơi khô và giảm rung áp.

Bước 4: Kết nối và điều chỉnh áp suất. Kết nối van bằng mặt bích EN PN25. Sau khi lắp xong, mở nhẹ nguồn hơi, xả khí và dùng tua vít xoay vít pilot: xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Điều chỉnh chậm rãi cho đến khi áp ra ổn định.

Bước 5: Kiểm tra vận hành. Theo dõi đồng hồ áp suất đầu ra, đảm bảo áp ổn định, không dao động mạnh. Nếu có rung hoặc tiếng gõ, kiểm tra độ khô của hơi và tình trạng bộ lọc. Khi hệ thống hoạt động ổn định, ghi lại giá trị để làm mốc vận hành chuẩn.

Bước 6: Bảo dưỡng định kỳ. Kiểm tra van sáu tháng/lần. Làm sạch lưới lọc, pilot, piston và màng. Thay gioăng khi có dấu hiệu mòn hoặc rò. Khi ngừng hệ thống dài ngày, xả toàn bộ áp suất và che chắn tránh ẩm. Bảo dưỡng đúng cách giúp Yoshitake GP-1000HEN DN40 hoạt động ổn định, chính xác và bền bỉ suốt nhiều năm.
