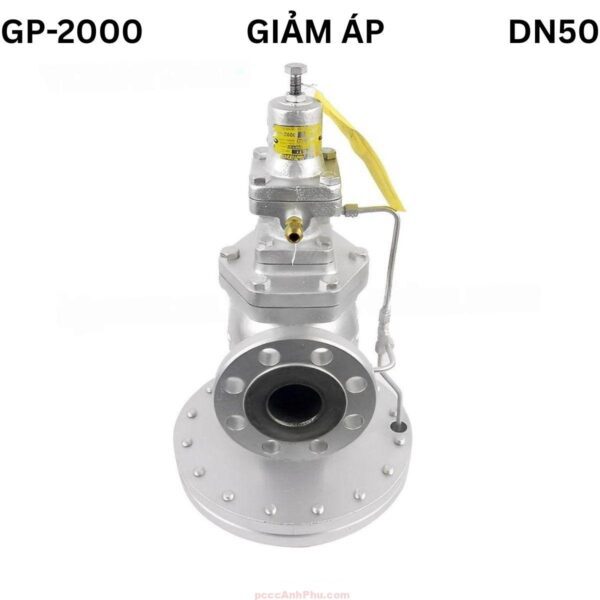

Van giảm áp Yoshitake GP-2000 DN50

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000 DN50 là model tiêu chuẩn cao cấp của Yoshitake – Nhật Bản, được thiết kế đặc biệt cho các hệ thống hơi trung áp đến cao áp trong công nghiệp. Van thuộc loại điều khiển gián tiếp bằng pilot (pilot-operated diaphragm type), giúp ổn định áp suất đầu ra dù lưu lượng hơi biến động mạnh, đồng thời duy trì độ chính xác và phản hồi nhanh.

Sản phẩm làm việc ổn định trong dải áp suất đầu vào 0.1 – 2.0 MPa và đầu ra điều chỉnh 0.02 – 1.4 MPa, chịu nhiệt tới 220 °C. Thân van được chế tạo bằng gang dẻo chịu nhiệt, phần bên trong hoàn toàn bằng thép không gỉ, đảm bảo độ kín cao và chống ăn mòn trong môi trường hơi nóng liên tục.

Với kích thước DN50, van phù hợp cho các tuyến cấp hơi chính của nhà máy hoặc bộ trao đổi nhiệt lớn. Kết nối mặt bích tiêu chuẩn JIS 10K/20K giúp lắp đặt dễ dàng, độ kín tuyệt đối và tương thích với nhiều hệ thống ống công nghiệp.

Xem đầy đủ các sản phẩm: van giảm áp hơi

Cấu tạo tổng quan

Yoshitake GP-2000 DN50 được cấu tạo từ các thành phần cơ khí chính xác, phối hợp để đảm bảo hoạt động trơn tru, kín khít và bền bỉ trong điều kiện áp suất cao. Mỗi chi tiết đều được gia công, kiểm tra theo tiêu chuẩn JIS nhằm bảo đảm độ tin cậy trong vận hành.

Nguyên lý hoạt động

Van GP-2000 DN50 hoạt động theo nguyên lý điều khiển gián tiếp bằng pilot. Khi hơi cao áp đi vào đầu inlet, một phần được dẫn tới buồng pilot. Pilot mở một khe nhỏ, cho phép một lượng hơi nhỏ tạo áp suất trung gian tác động lên màng, làm van chính mở và cho hơi đi qua. Khi áp ra tăng đến mức đặt, áp lực phản hồi từ đường ống đẩy màng lên, pilot đóng dần, giảm hơi vào buồng chính, đưa hệ thống về trạng thái ổn định.

Nếu áp suất đầu ra giảm, pilot mở ra, hơi tăng lên đẩy van chính mở rộng để bổ sung lưu lượng. Cơ chế này lặp liên tục giúp áp suất ra duy trì ổn định với độ sai lệch chỉ ±5 %.

     SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000 DN50
 ┌──────────────────────────────────────────────────────────────┐
 │                      ĐƯỜNG HƠI ÁP CAO (INLET)               │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │   VAN CHÍNH  │                      │
 │                       │ (Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ─────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │      VAN PILOT             │              │
 │                 │ (Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │   MÀNG    │◄──────ỐNG CẢM BIẾN────┘
 │                       │ (Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ trên cho thấy mối quan hệ giữa pilot, màng và van chính trong chu trình phản hồi. Áp suất đầu ra luôn được kiểm soát tự động, duy trì ổn định trong khi tải thay đổi. Nhờ vậy, GP-2000 DN50 đảm bảo áp ra êm, không dao động và tăng hiệu suất nhiệt toàn hệ thống.

Ưu điểm nổi bật

Độ ổn định cao: Thiết kế màng lớn và cảm biến ngoài giúp phản hồi nhanh, duy trì áp suất chính xác khi tải thay đổi.

Lưu lượng lớn: Hệ số Cv cao giúp lưu lượng hơi lớn dù kích thước van nhỏ gọn, tối ưu hiệu quả truyền hơi.

Kín khít vượt trội: Ghế van và van chính bằng thép không gỉ đạt chuẩn ANSI Class IV, giảm thất thoát năng lượng.

Chống ăn mòn: Vật liệu inox chất lượng cao đảm bảo độ bền vượt trội trong môi trường hơi ẩm, nhiệt cao.

Kết nối chuẩn JIS: Mặt bích JIS 10K/20K phù hợp hầu hết hệ thống ống công nghiệp châu Á, dễ bảo trì.

Tuổi thọ dài: Vận hành ổn định ở 220 °C trong hàng chục nghìn giờ mà không cần hiệu chỉnh thường xuyên.

Ứng dụng tiêu biểu

GP-2000 DN50 được sử dụng rộng rãi trong các nhà máy thực phẩm, dệt, dược phẩm, hóa chất và cơ khí, nơi yêu cầu hơi giảm áp ổn định cho thiết bị sấy, nồi hấp hoặc bộ trao đổi nhiệt. Van cũng thích hợp làm van điều áp chính trong hệ thống hơi trung tâm, đảm bảo áp suất đều cho nhiều khu vực cùng lúc, giảm nguy cơ quá áp cục bộ.

Hướng dẫn lắp đặt và vận hành

Bước 1: Xác định chiều dòng hơi và mũi tên trên thân van, đặt theo đúng flow để đảm bảo an toàn khi vận hành.

Bước 2: Làm sạch đường ống, loại bỏ cặn và gỉ sét trước khi lắp đặt. Bất kỳ tạp chất nào cũng có thể làm hỏng ghế van.

Bước 3: Lắp van bằng mặt bích JIS 10K/20K, dùng gioăng graphite chịu nhiệt, siết bu-lông chéo đều lực.

Bước 4: Kết nối ống cảm biến áp ở đoạn ống thẳng sau van 1–2 m, tránh gần van chặn hoặc co gấp để đảm bảo phản hồi ổn định.

Bước 5: Gắn đồng hồ đo áp cả hai đầu. Khi khởi động, mở nguồn hơi từ từ, điều chỉnh vít pilot đến khi đạt áp mong muốn.

Bước 6: Kiểm tra định kỳ 6 tháng/lần, vệ sinh màng, pilot, ghế van, thay gioăng nếu hao mòn. Sử dụng mỡ chịu nhiệt chuyên dụng cho hơi để bôi trơn.

Khi thực hiện đúng quy trình, van giảm áp Yoshitake GP-2000 DN50 có thể vận hành ổn định liên tục nhiều năm, duy trì áp suất chính xác, giảm hao phí nhiệt và nâng cao hiệu suất toàn bộ hệ thống hơi công nghiệp.
