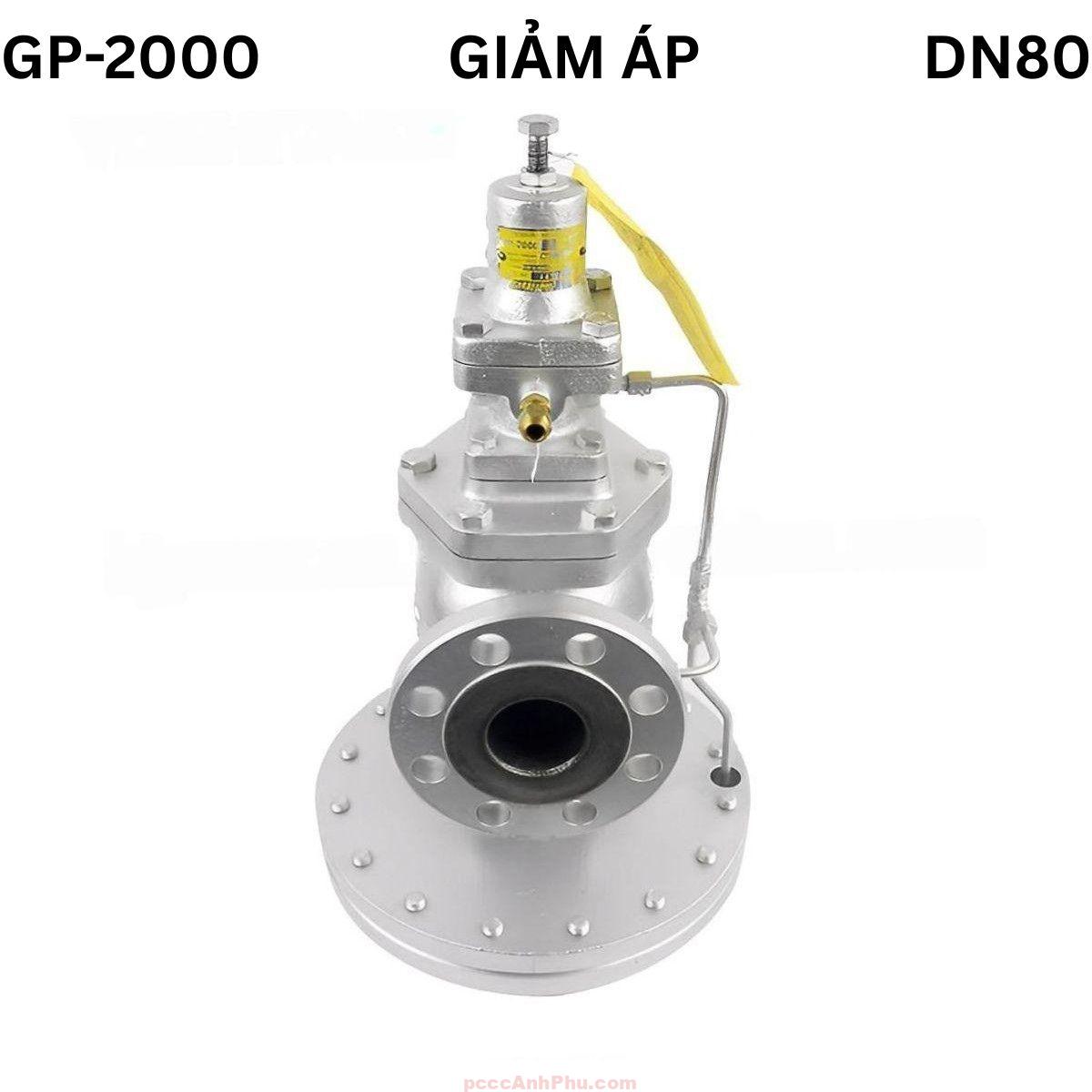

Van giảm áp Yoshitake GP-2000 DN80

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000 DN80 là thiết bị điều áp công nghiệp chuyên dụng cho hệ thống hơi nóng công suất lớn. Van được sản xuất tại Nhật Bản theo tiêu chuẩn JIS, ứng dụng công nghệ điều khiển pilot-operated diaphragm type giúp ổn định áp suất đầu ra chính xác ngay cả khi tải thay đổi đột ngột.

Dải áp làm việc rộng từ 0.1 – 2.0 MPa, áp đầu ra 0.02 – 1.4 MPa, chịu nhiệt tối đa 220 °C. Cấu tạo thân gang dẻo và chi tiết bên trong bằng thép không gỉ cho phép van hoạt động bền bỉ trong môi trường hơi bão hòa hoặc hơi quá nhiệt nhẹ. DN80 là kích thước phổ biến cho đường ống hơi trung tâm hoặc cụm cấp hơi chính của nhà máy sản xuất.

Kiểu kết nối mặt bích JIS 10K/20K giúp lắp đặt chắc chắn, độ kín cao, tương thích hầu hết tiêu chuẩn ống châu Á. Van được kiểm định rò rỉ theo chuẩn ANSI Class IV, đảm bảo an toàn, tiết kiệm năng lượng và tuổi thọ cao.

Xem đầy đủ các sản phẩm: van giảm ap.

Cấu tạo tổng quan

Yoshitake GP-2000 DN80 được cấu thành từ các chi tiết chính xác nhằm bảo đảm độ kín, phản ứng nhanh và khả năng chịu áp suất cao. Mỗi bộ phận đều được gia công theo chuẩn JIS và kiểm tra nghiêm ngặt trước khi xuất xưởng.

Nguyên lý hoạt động

Van GP-2000 DN80 vận hành dựa trên nguyên lý điều áp gián tiếp bằng pilot. Khi hơi cao áp đi vào cửa inlet, một phần được dẫn đến buồng pilot. Pilot mở khe nhỏ cho hơi tạo áp trung gian đẩy màng đi xuống, mở van chính và cho hơi đi qua. Khi áp ra đạt giá trị cài đặt, áp phản hồi từ đường ống truyền về pilot, làm pilot đóng dần để giảm hơi vào buồng màng.

Nếu áp suất đầu ra giảm, pilot sẽ mở rộng để tăng lưu lượng hơi vào buồng màng, đẩy van chính mở rộng bù áp. Cơ chế này hoạt động liên tục và tự động, đảm bảo áp suất đầu ra ổn định ngay cả khi tải thay đổi liên tục.

     SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000 DN80
 ┌──────────────────────────────────────────────────────────────┐
 │                      ĐƯỜNG HƠI ÁP CAO (INLET)               │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │   VAN CHÍNH  │                      │
 │                       │ (Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ─────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │      VAN PILOT             │              │
 │                 │ (Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │   MÀNG    │◄──────ỐNG CẢM BIẾN────┘
 │                       │ (Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ thể hiện vòng phản hồi áp suất tự động giữa pilot, màng và van chính. Khi áp ra tăng, pilot đóng lại để giảm hơi đi vào buồng màng; khi áp giảm, pilot mở ra để bù lưu lượng. Chu trình này giúp áp suất đầu ra duy trì ổn định với độ sai lệch dưới ±5 %, không rung và êm dịu trong quá trình vận hành.

Ưu điểm nổi bật

Ổn định cao: Thiết kế màng lớn và cảm biến ngoài giúp van phản ứng nhanh khi lưu lượng thay đổi, giữ áp suất đầu ra ổn định.

Lưu lượng hiệu quả: Hệ số Cv cao cho phép cấp hơi mạnh mẽ với kích thước van vừa phải, tiết kiệm không gian và năng lượng.

Độ kín vượt trội: Ghế van và van chính bằng thép không gỉ đạt chuẩn ANSI Class IV, ngăn rò rỉ hơi hiệu quả.

Chống ăn mòn cao: Cụm pilot và màng thép không gỉ chịu nhiệt, chống rỉ sét tốt trong môi trường hơi ẩm.

Kết nối chuẩn JIS: Dạng mặt bích JIS 10K/20K dễ lắp đặt, bảo trì và phù hợp với đường ống công nghiệp hiện hành.

Hiệu suất ổn định: Làm việc liên tục ở 220 °C, giữ áp suất ổn định, không cần hiệu chỉnh thường xuyên.

Ứng dụng tiêu biểu

Van GP-2000 DN80 được ứng dụng rộng rãi trong nhà máy thực phẩm, dệt may, hóa chất và nhà máy hơi trung tâm. Sản phẩm được dùng để điều áp cho bộ trao đổi nhiệt, nồi hấp, thiết bị sấy hoặc cụm gia nhiệt. Nhờ khả năng duy trì áp ra ổn định, DN80 đặc biệt thích hợp với hệ thống phân phối hơi có nhiều thiết bị hoạt động đồng thời.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra chiều mũi tên trên thân van và hướng dòng hơi trước khi lắp, đặt đúng flow để đảm bảo an toàn.

Bước 2: Làm sạch đường ống bằng khí nén hoặc hơi rửa, loại bỏ cặn bẩn, rỉ sét và dầu mỡ để bảo vệ ghế van.

Bước 3: Lắp van bằng mặt bích JIS 10K/20K, sử dụng gioăng graphite chịu nhiệt, siết đều bu-lông chéo để đảm bảo kín khít.

Bước 4: Lắp ống cảm biến áp ở đoạn ống thẳng sau van 1 – 2 m, tránh vị trí gần van chặn hoặc co gấp để tín hiệu ổn định.

Bước 5: Gắn đồng hồ đo áp ở cả hai đầu, mở nguồn hơi từ từ và điều chỉnh vít pilot cho đến khi áp ra đạt mức mong muốn.

Bước 6: Kiểm tra định kỳ 6 tháng/lần: vệ sinh pilot, màng, ghế van và thay gioăng nếu hao mòn. Chỉ sử dụng mỡ chịu nhiệt chuyên dụng cho hơi.

Thực hiện đúng quy trình lắp đặt và bảo trì giúp van giảm áp Yoshitake GP-2000 DN80 vận hành bền bỉ hàng chục nghìn giờ, duy trì áp suất chính xác, giảm hao phí năng lượng và tăng hiệu suất toàn hệ thống hơi công nghiệp.
