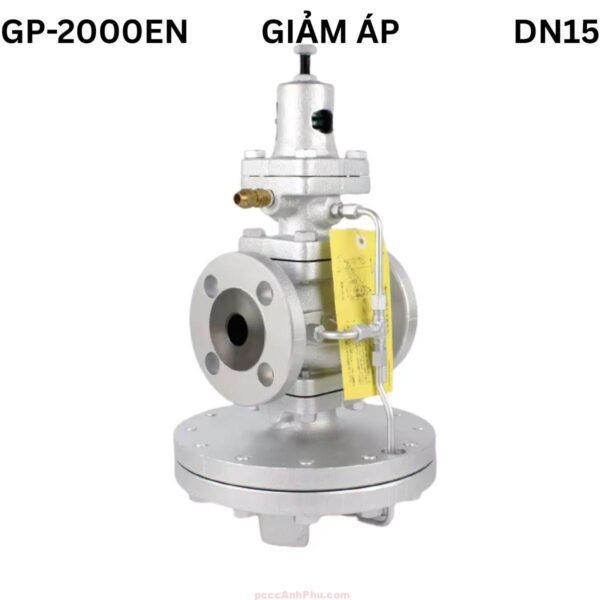

Van giảm áp Yoshitake GP-2000EN DN15

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000EN DN15 là dòng van điều áp hơi cao cấp đến từ Nhật Bản, được thiết kế dành cho các hệ thống hơi nóng và áp suất cao theo tiêu chuẩn châu Âu PN25. Van hoạt động theo cơ chế pilot-operated diaphragm type – điều khiển gián tiếp bằng màng phản hồi, cho phép duy trì áp suất đầu ra ổn định, chính xác và phản hồi nhanh trong mọi điều kiện làm việc.

Sản phẩm làm việc trong dải áp đầu vào 0.1 – 2.0 MPa, áp đầu ra điều chỉnh 0.02 – 1.4 MPa, chịu nhiệt tới 220 °C. Cấu trúc thân gang dẻo dày kết hợp với các chi tiết bằng thép không gỉ giúp van chống ăn mòn, chịu nhiệt, và duy trì độ kín gần như tuyệt đối. DN15 là kích thước nhỏ nhất trong dòng GP-2000EN, thường được lắp ở các nhánh điều áp hơi cục bộ, bộ trao đổi nhiệt mini hoặc các thiết bị gia nhiệt chính xác.

Kết nối mặt bích PN25 giúp van chịu áp cao, tương thích với hệ thống ống tiêu chuẩn châu Âu, đảm bảo lắp đặt dễ dàng và kín khít tuyệt đối. Tất cả sản phẩm đều được kiểm định rò rỉ theo chuẩn ANSI Class IV, đảm bảo an toàn và tuổi thọ vận hành lâu dài.

Xem đầy đủ các sản phẩm: valve điều áp.

Cấu tạo tổng quan

Yoshitake GP-2000EN DN15 được thiết kế tỉ mỉ với các chi tiết chính xác cao nhằm bảo đảm khả năng chịu áp, phản hồi nhanh và vận hành ổn định. Từng chi tiết được chế tạo bằng vật liệu cao cấp chịu nhiệt, chống ăn mòn và có khả năng làm việc trong môi trường hơi bão hòa hoặc hơi quá nhiệt nhẹ.

Nguyên lý hoạt động

Van GP-2000EN DN15 vận hành theo cơ chế điều áp gián tiếp bằng pilot. Khi hơi cao áp đi vào cửa inlet, một phần được dẫn đến buồng pilot. Pilot mở khe nhỏ cho hơi tạo áp trung gian tác động lên màng điều khiển, đẩy van chính mở cho hơi đi qua. Khi áp suất đầu ra tăng đến giá trị đặt, áp phản hồi truyền về pilot, làm pilot đóng dần để giảm lượng hơi vào buồng màng.

Nếu áp ra giảm, pilot sẽ mở rộng, cho phép hơi nhiều hơn vào buồng màng, đẩy van chính mở lớn hơn để bù lưu lượng. Chu trình này diễn ra liên tục, giúp áp suất đầu ra luôn ổn định và phản ứng cực nhanh, phù hợp cho các hệ thống điều khiển hơi chính xác.

    SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000EN DN15
 ┌──────────────────────────────────────────────────────────────┐
 │                      ĐƯỜNG HƠI ÁP CAO (INLET)               │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │   VAN CHÍNH  │                      │
 │                       │ (Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ─────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │      VAN PILOT             │              │
 │                 │ (Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │   MÀNG    │◄──────ỐNG CẢM BIẾN────┘
 │                       │ (Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ thể hiện rõ nguyên lý điều áp khép kín giữa pilot, màng và van chính. Khi áp ra tăng, pilot đóng để hạn chế hơi vào buồng màng; khi áp ra giảm, pilot mở ra để bù áp. Cơ chế phản hồi liên tục giúp áp ra duy trì ổn định, không dao động, giảm tiếng ồn và đảm bảo tuổi thọ đường ống hơi.

Ưu điểm nổi bật

Độ ổn định cao: Màng lớn và cảm biến ngoài giúp phản hồi nhanh, duy trì áp suất ra ổn định dù lưu lượng thay đổi.

Khả năng chịu áp vượt trội: Kết nối PN25 giúp làm việc tốt trong môi trường áp suất cao gấp đôi tiêu chuẩn JIS 10K.

Lưu lượng tối ưu: Hệ số Cv cao giúp dòng hơi ổn định ngay cả với kích thước van nhỏ như DN15.

Kín khít tuyệt đối: Ghế van và van chính bằng inox đạt chuẩn ANSI Class IV, giảm rò rỉ xuống dưới 0.01 % lưu lượng định mức.

Bền bỉ và chống ăn mòn: Toàn bộ cụm pilot và màng bằng inox chịu nhiệt, chống oxy hóa và ăn mòn hiệu quả.

Tương thích quốc tế: Kết nối mặt bích EN PN25 phù hợp với hệ thống ống châu Âu và nhà máy xuất khẩu.

Ứng dụng tiêu biểu

GP-2000EN DN15 được dùng trong các hệ thống hơi cỡ nhỏ và trung bình: bộ trao đổi nhiệt, nồi hấp, máy sấy, lò hơi mini hoặc các dây chuyền dệt, thực phẩm, hóa chất yêu cầu điều áp chính xác. Ngoài ra, van cũng được sử dụng làm van điều áp phụ trong cụm gia nhiệt trung tâm, đảm bảo an toàn cho thiết bị hạ lưu.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra hướng mũi tên trên thân van, lắp đúng chiều dòng hơi để tránh xung áp ngược gây hư hại pilot.

Bước 2: Làm sạch đường ống, loại bỏ rỉ sét và cặn bằng khí nén hoặc hơi trước khi lắp đặt để bảo vệ ghế van.

Bước 3: Lắp van bằng mặt bích PN25, dùng gioăng graphite chịu nhiệt, siết đều bu-lông theo hình sao.

Bước 4: Kết nối ống cảm biến áp ở đoạn ống thẳng sau van 1–2 m, tránh gần co gấp hoặc van khóa để tín hiệu ổn định.

Bước 5: Gắn đồng hồ đo áp ở cả hai đầu. Khi khởi động, mở hơi từ từ và điều chỉnh vít pilot cho đến khi đạt áp suất mong muốn.

Bước 6: Kiểm tra định kỳ mỗi 6 tháng, vệ sinh màng, pilot, ghế van, thay gioăng nếu cần. Dùng mỡ chịu nhiệt chuyên dụng cho hơi để bảo dưỡng các chi tiết chuyển động.

Thực hiện đúng quy trình giúp van giảm áp Yoshitake GP-2000EN DN15 hoạt động ổn định nhiều năm, duy trì áp suất chính xác, tiết kiệm năng lượng và nâng cao hiệu suất toàn bộ hệ thống hơi áp cao.
