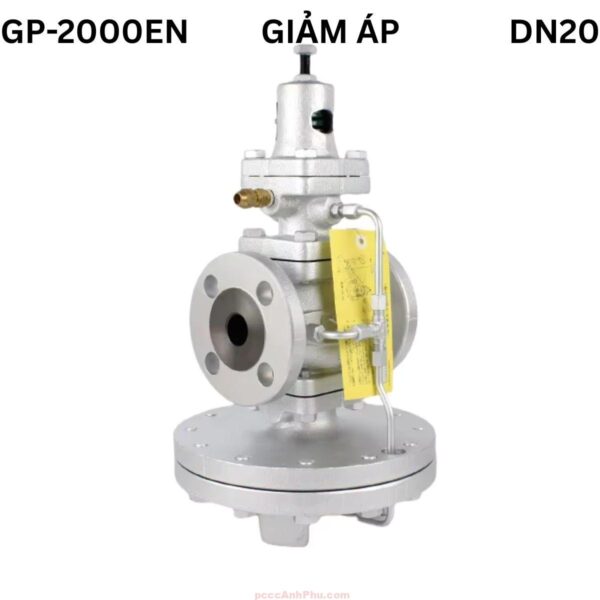

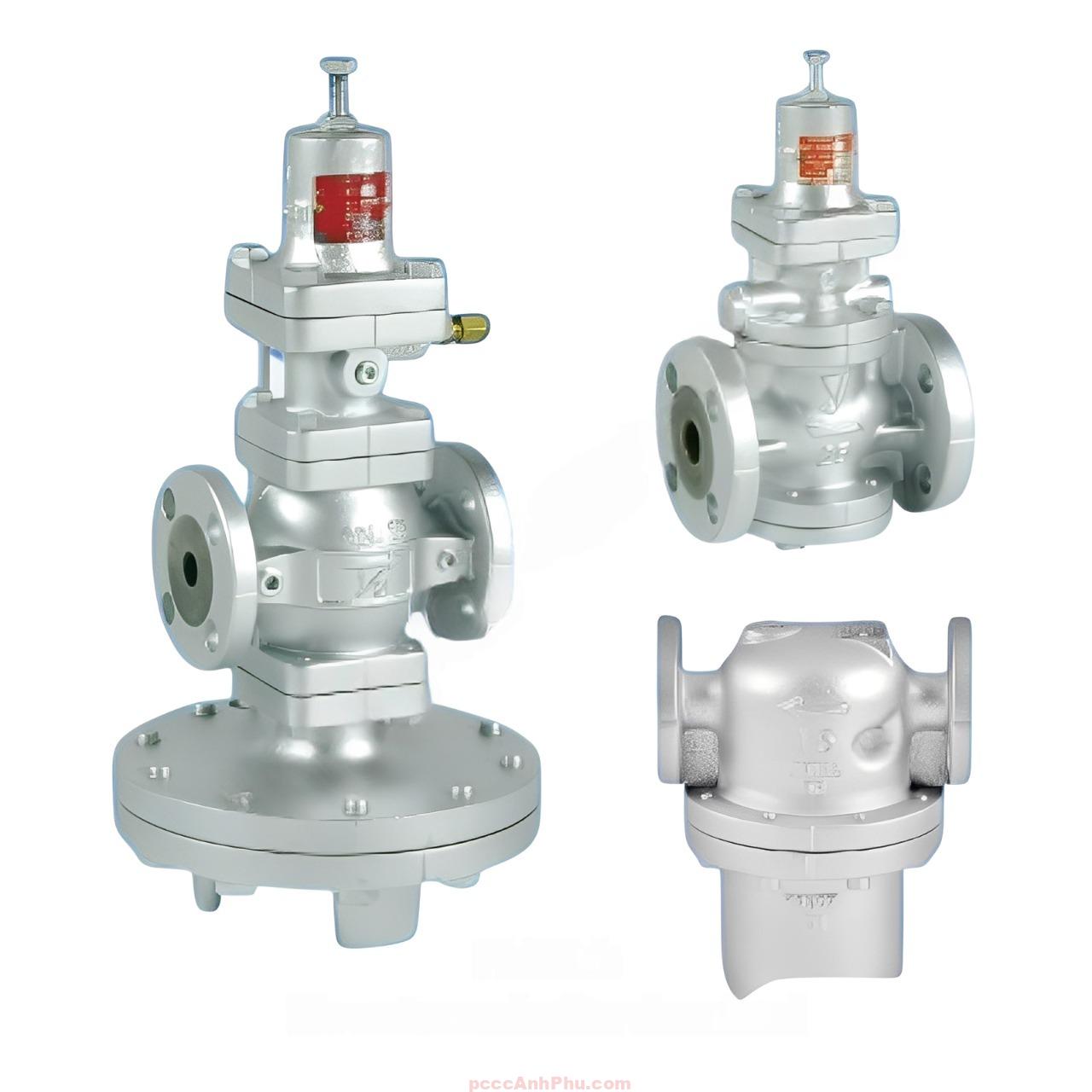

Van giảm áp Yoshitake GP-2000EN DN20

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000EN DN20 là model điều áp hơi công nghiệp chuẩn châu Âu, được thiết kế để hoạt động ổn định trong điều kiện áp suất cao, nhiệt độ lớn. Van sử dụng cơ chế pilot-operated diaphragm type – điều khiển gián tiếp bằng màng phản hồi, giúp kiểm soát áp suất đầu ra chính xác, ổn định và an toàn tuyệt đối trong hệ thống hơi nóng.

Sản phẩm làm việc trong dải áp đầu vào 0.1 – 2.0 MPa, điều chỉnh áp đầu ra từ 0.02 – 1.4 MPa, chịu được nhiệt độ 220 °C. Toàn bộ thân và các chi tiết quan trọng của van đều được chế tạo bằng vật liệu chịu nhiệt cao: thân gang dẻo, van chính và màng điều khiển bằng inox, đảm bảo hoạt động ổn định, ít bảo dưỡng và tuổi thọ cao. Kích thước DN20 thường được lắp ở nhánh điều áp hơi trung gian, nồi hấp hoặc thiết bị sấy công nghiệp.

Kết nối mặt bích PN25 tiêu chuẩn EN giúp van chịu áp lực cao, kín tuyệt đối và tương thích hoàn hảo với hệ thống đường ống hơi công nghiệp tại Việt Nam và châu Âu. Toàn bộ sản phẩm được kiểm định theo tiêu chuẩn ANSI Class IV, đảm bảo độ kín khít và độ an toàn cao nhất.

Xem đầy đủ các sản phẩm: van điều áp hơi

Cấu tạo tổng quan

Yoshitake GP-2000EN DN20 có cấu tạo tinh gọn nhưng độ chính xác cao, phù hợp với môi trường hơi áp lực cao. Từng chi tiết được thiết kế để giảm tổn thất áp, phản hồi nhanh và bảo đảm độ kín tuyệt đối. Các bộ phận chính của van được chế tạo từ vật liệu chịu nhiệt, chống rỉ sét và đảm bảo độ bền cao.

Nguyên lý hoạt động

Van GP-2000EN DN20 hoạt động theo nguyên lý điều khiển gián tiếp bằng pilot. Khi hơi cao áp đi vào cửa inlet, một phần hơi được dẫn đến buồng pilot. Pilot mở một khe nhỏ cho hơi tạo áp trung gian đẩy màng điều khiển đi xuống, làm van chính mở cho hơi đi qua. Khi áp suất đầu ra đạt giá trị cài đặt, áp phản hồi từ đường ống truyền về pilot khiến pilot đóng dần, giảm lưu lượng hơi đi vào buồng màng để ổn định áp ra.

Khi áp suất đầu ra giảm, pilot mở lớn hơn, cho phép nhiều hơi đi vào buồng màng, đẩy van chính mở rộng để bù lưu lượng. Chu trình này lặp lại liên tục, giúp van phản ứng nhanh, ổn định và đảm bảo dòng hơi ra êm, không dao động.

    SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000EN DN20
 ┌──────────────────────────────────────────────────────────────┐
 │                      ĐƯỜNG HƠI ÁP CAO (INLET)               │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │   VAN CHÍNH  │                      │
 │                       │ (Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ─────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │      VAN PILOT             │              │
 │                 │ (Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │   MÀNG    │◄──────ỐNG CẢM BIẾN────┘
 │                       │ (Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ minh họa cơ chế phản hồi khép kín giữa pilot, màng và van chính. Khi áp suất đầu ra tăng, pilot đóng dần để giảm hơi vào buồng màng; khi áp ra giảm, pilot mở rộng để bổ sung hơi. Hệ thống tự điều chỉnh liên tục, đảm bảo áp suất đầu ra ổn định, giảm rung và tiếng ồn trong đường ống hơi.

Ưu điểm nổi bật

Phản hồi nhanh: Màng lớn và cảm biến ngoài cho phép van điều chỉnh áp tức thì khi tải thay đổi, đảm bảo áp ra chính xác.

Khả năng chịu áp cao: Kết nối PN25 giúp van hoạt động ổn định ở áp suất cao, phù hợp hệ thống hơi trung tâm.

Kín khít hoàn hảo: Ghế van và van chính bằng inox đạt chuẩn ANSI Class IV, đảm bảo rò rỉ thấp nhất.

Bền bỉ, chống ăn mòn: Toàn bộ cụm pilot, màng và van chính bằng thép không gỉ chịu nhiệt 220 °C.

Dễ lắp đặt: Kết nối EN PN25 tương thích hoàn hảo với đường ống tiêu chuẩn châu Âu và hệ thống công nghiệp lớn.

Hiệu suất cao: Làm việc liên tục nhiều năm mà không cần hiệu chỉnh thường xuyên, tiết kiệm năng lượng.

Ứng dụng tiêu biểu

GP-2000EN DN20 được dùng rộng rãi trong hệ thống hơi áp cao của nhà máy thực phẩm, dệt, hóa chất, nồi hấp hoặc cụm sấy công nghiệp. Kích thước nhỏ gọn nhưng lưu lượng lớn giúp DN20 trở thành lựa chọn tối ưu cho điều áp cục bộ hoặc các cụm cấp hơi phụ trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra hướng dòng hơi theo mũi tên trên thân van, lắp đúng chiều để tránh xung áp ngược.

Bước 2: Làm sạch đường ống, loại bỏ tạp chất, dầu mỡ và rỉ sét để bảo vệ ghế van.

Bước 3: Lắp van bằng mặt bích PN25, dùng gioăng graphite chịu nhiệt và siết bu-lông chéo để đảm bảo kín khít.

Bước 4: Gắn ống cảm biến áp ở đoạn ống thẳng sau van 1 – 2 m, tránh gần van chặn hoặc co gấp để tín hiệu ổn định.

Bước 5: Mở nguồn hơi từ từ, quan sát áp suất và điều chỉnh vít pilot cho đến khi đạt giá trị mong muốn.

Bước 6: Kiểm tra định kỳ sáu tháng/lần, vệ sinh pilot, màng, ghế van; thay gioăng nếu hao mòn. Dùng mỡ chịu nhiệt dành cho hơi để bôi trơn các chi tiết chuyển động.

Khi lắp đặt và vận hành đúng quy trình, van giảm áp Yoshitake GP-2000EN DN20 có thể hoạt động bền bỉ hàng chục nghìn giờ, duy trì áp suất ổn định, giảm hao phí nhiệt và nâng cao hiệu suất tổng thể của hệ thống hơi công nghiệp.
