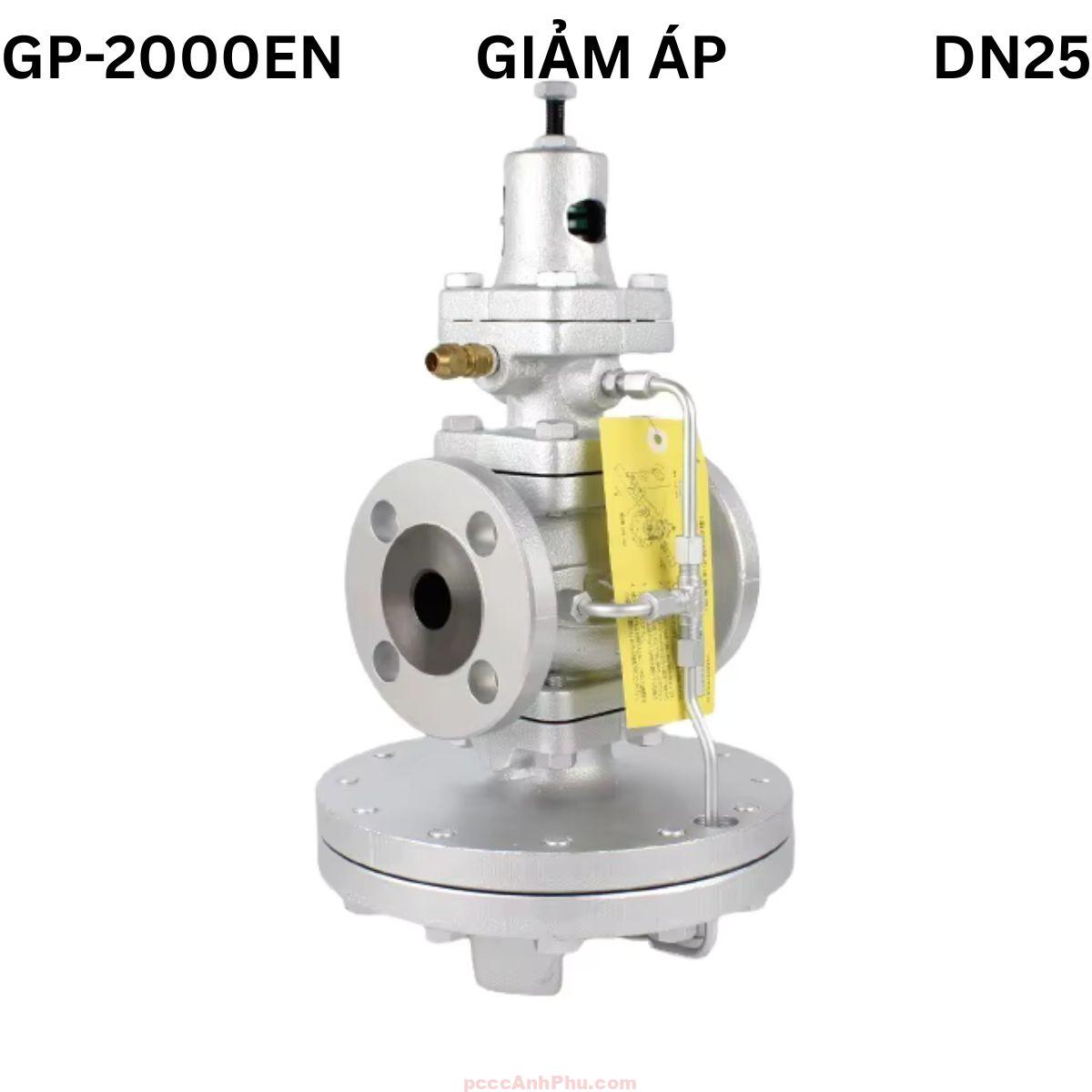

Van giảm áp Yoshitake GP-2000EN DN25

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000EN DN25 là thiết bị điều áp chuyên dụng trong các hệ thống hơi nóng công nghiệp áp cao. Van hoạt động theo cơ chế điều khiển gián tiếp bằng pilot (pilot-operated diaphragm type), giúp duy trì áp suất đầu ra ổn định, chính xác và bền bỉ trong dải áp 0.02 – 1.4 MPa. Đây là dòng sản phẩm cao cấp đạt chuẩn EN PN25, được ưa chuộng tại các nhà máy sử dụng tiêu chuẩn châu Âu.

Van chịu được áp suất đầu vào 0.1 – 2.0 MPa và nhiệt độ tới 220 °C. Cấu tạo bằng gang dẻo kết hợp chi tiết inox 304/316 cho khả năng chịu nhiệt, chống ăn mòn và duy trì độ kín gần như tuyệt đối. DN25 là kích thước thông dụng cho tuyến cấp hơi trung bình – thường dùng cho nồi hấp, bộ trao đổi nhiệt hoặc các cụm gia nhiệt cỡ vừa.

Kiểu kết nối mặt bích EN PN25 giúp van chịu áp cao, kín tuyệt đối và tương thích với hệ thống ống hơi chuẩn châu Âu. Tất cả sản phẩm GP-2000EN đều được kiểm định theo ANSI Class IV, đảm bảo độ kín và độ bền vượt trội.

Xem đầy đủ các sản phẩm: van giam áp.

Cấu tạo tổng quan

Yoshitake GP-2000EN DN25 được thiết kế chính xác, gồm các cụm chi tiết cơ khí phối hợp nhịp nhàng để đảm bảo áp ra ổn định và phản ứng nhanh. Mỗi chi tiết đều được gia công và kiểm tra áp lực trước khi xuất xưởng, đảm bảo độ bền và độ kín cao khi làm việc ở nhiệt độ lớn.

Nguyên lý hoạt động

Van GP-2000EN DN25 hoạt động dựa trên nguyên lý điều áp gián tiếp bằng pilot. Khi hơi cao áp đi vào đầu inlet, một phần được dẫn vào buồng pilot. Pilot mở khe nhỏ để hơi tạo áp trung gian tác động lên màng, đẩy van chính mở cho hơi đi qua. Khi áp ra đạt mức cài đặt, áp phản hồi từ đường ống sẽ truyền về pilot, làm pilot đóng dần để ổn định áp suất.

Nếu áp suất đầu ra giảm, pilot sẽ mở rộng để tăng hơi vào buồng màng, đẩy van chính mở rộng bổ sung lưu lượng. Cơ chế này diễn ra liên tục, giúp áp suất đầu ra ổn định, vận hành êm và không dao động.

   SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000EN DN25
 ┌──────────────────────────────────────────────────────────────┐
 │                      ĐƯỜNG HƠI ÁP CAO (INLET)               │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │  VAN CHÍNH  │                      │
 │                       │ (Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ─────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │  VAN PILOT               │              │
 │                 │ (Pilot Control Valve)     │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │  MÀNG    │◄──────ỐNG CẢM BIẾN────┘
 │                       │ (Diaphragm) │
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ thể hiện chu trình điều áp khép kín giữa pilot, màng và van chính. Khi áp ra tăng, pilot đóng dần để giảm hơi; khi áp ra giảm, pilot mở ra để bổ sung. Nhờ vòng phản hồi liên tục, áp suất đầu ra luôn ổn định, giảm rung và tiếng ồn trong đường ống hơi.

Ưu điểm nổi bật

Phản hồi nhanh: Màng lớn và cảm biến ngoài cho phản ứng ngay khi áp thay đổi.

Chịu áp cao: Kết nối PN25 giúp van làm việc an toàn ở áp cao tới 2.0 MPa.

Kín khít hoàn hảo: Ghế van và van chính bằng inox đạt chuẩn ANSI Class IV.

Chống ăn mòn: Toàn bộ pilot, màng và cụm van bằng thép không gỉ chịu nhiệt cao.

Lưu lượng lớn: Hệ số Cv cao cho phép truyền hơi mạnh mẽ với kích thước gọn nhẹ.

Bền bỉ vượt trội: Vận hành liên tục ở 220 °C mà vẫn giữ áp ổn định, ít bảo dưỡng.

Ứng dụng tiêu biểu

GP-2000EN DN25 được ứng dụng rộng rãi trong hệ thống hơi công nghiệp, nồi hấp, bộ trao đổi nhiệt và máy sấy tự động. Kích thước DN25 phù hợp cho điều áp cục bộ hoặc phân vùng trong cụm gia nhiệt trung tâm, giúp điều phối áp ổn định và bảo vệ thiết bị phía sau tránh quá áp.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra chiều mũi tên trên thân van, lắp đúng hướng dòng hơi để đảm bảo an toàn.

Bước 2: Vệ sinh đường ống bằng khí nén, loại bỏ rỉ sét và tạp chất trước khi lắp đặt.

Bước 3: Kết nối mặt bích EN PN25 với gioăng graphite chịu nhiệt, siết đều bu-lông theo đường chéo.

Bước 4: Gắn ống cảm biến áp ở đoạn ống thẳng sau van 1 – 2 m, tránh gần van chặn hoặc co gấp.

Bước 5: Lắp đồng hồ đo áp hai đầu, mở nguồn hơi từ từ, điều chỉnh vít pilot đến khi đạt áp mong muốn.

Bước 6: Kiểm tra định kỳ 6 tháng/lần, vệ sinh pilot, màng, ghế van và bôi trơn bằng mỡ chịu nhiệt chuyên dụng.

Khi lắp đặt và bảo trì đúng cách, van giảm áp Yoshitake GP-2000EN DN25 sẽ vận hành ổn định nhiều năm, duy trì áp suất chính xác, giảm hao phí nhiệt và tăng hiệu suất toàn hệ thống hơi áp cao.
