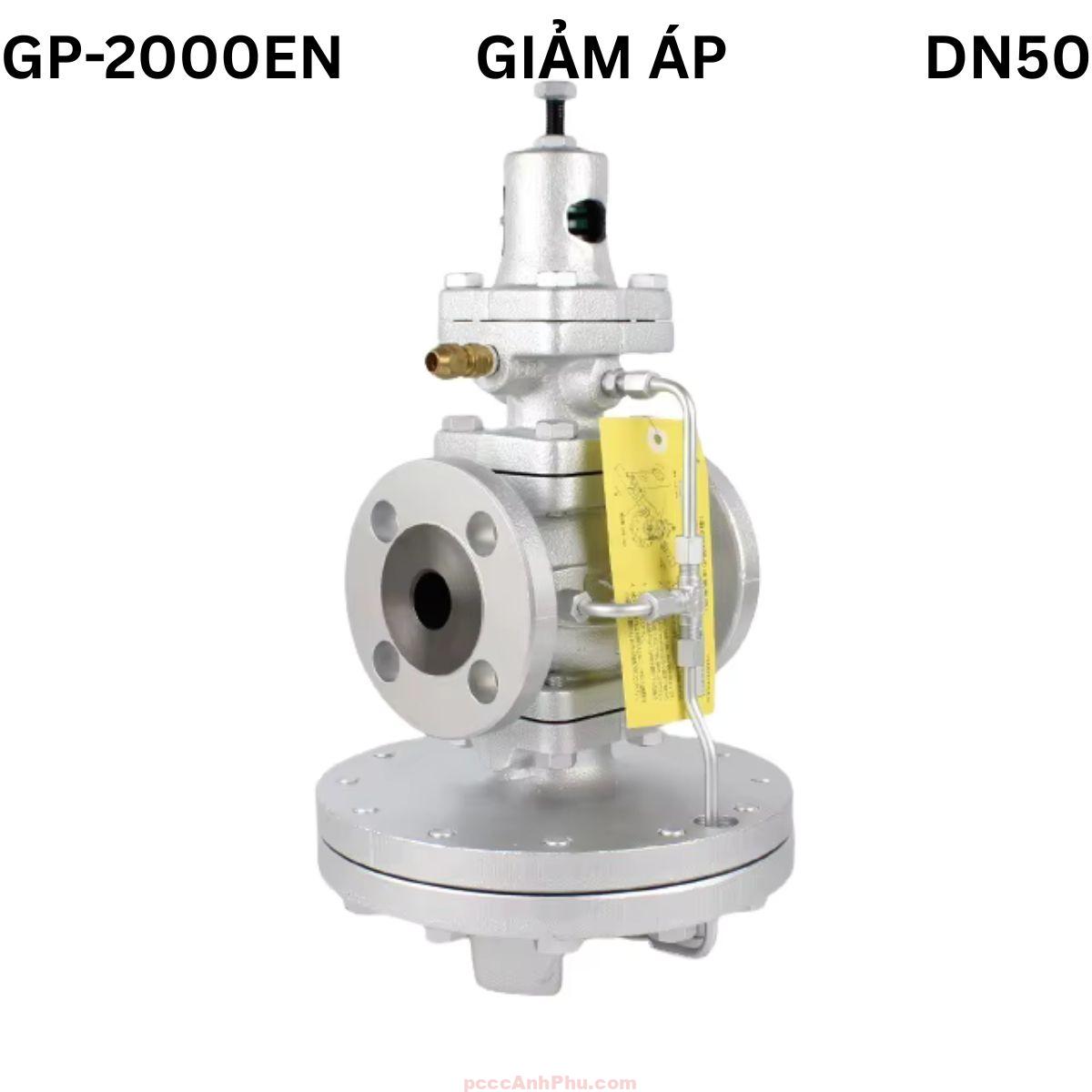

Van giảm áp Yoshitake GP-2000EN DN50

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000EN DN50 là dòng van điều áp cao cấp được chế tạo theo tiêu chuẩn châu Âu EN PN25, chuyên dùng trong hệ thống hơi công nghiệp áp suất cao. Van hoạt động theo cơ chế pilot-operated diaphragm type – điều khiển gián tiếp bằng màng phản hồi, giúp giữ áp suất đầu ra ổn định, phản hồi nhanh và bền bỉ trong điều kiện nhiệt độ lên đến 220 °C.

Sản phẩm làm việc trong dải áp đầu vào 0.1 – 2.0 MPa và điều chỉnh áp đầu ra 0.02 – 1.4 MPa. Kích thước DN50 được xem là tiêu chuẩn trung tâm trong các tuyến cấp hơi chính của nhà máy, giúp duy trì áp suất ổn định cho các thiết bị gia nhiệt, nồi hấp hoặc bộ trao đổi nhiệt lớn. Cấu trúc thân gang dẻo dày kết hợp chi tiết inox giúp tăng độ bền, chống ăn mòn và giảm hao phí năng lượng.

Kết nối mặt bích EN PN25 đảm bảo kín khít tuyệt đối, dễ lắp đặt và tương thích với toàn bộ hệ thống đường ống hơi châu Âu. Tất cả sản phẩm được kiểm định nghiêm ngặt theo ANSI Class IV về độ kín và hiệu suất vận hành.

Xem đầy đủ các sản phẩm: van giảm áp tự động.

Cấu tạo tổng quan

Yoshitake GP-2000EN DN50 có cấu trúc cơ khí tinh vi, gồm thân van chịu áp, cụm van chính, cụm pilot điều khiển, màng phản hồi và ống cảm biến áp. Tất cả được bố trí trong khối thân gang dẻo đúc dày, đảm bảo vận hành an toàn và chính xác trong điều kiện nhiệt độ cao và lưu lượng lớn.

Nguyên lý hoạt động

Khi hơi cao áp đi vào cửa inlet, một phần được dẫn đến buồng pilot. Pilot mở khe nhỏ cho hơi tạo áp trung gian tác động lên màng điều khiển, đẩy van chính mở và cho hơi đi qua. Khi áp suất đầu ra đạt giá trị cài đặt, áp phản hồi qua ống cảm biến sẽ khiến pilot đóng dần, ổn định áp ra.

Nếu áp suất đầu ra giảm, pilot mở rộng hơn, cho phép hơi vào buồng màng nhiều hơn để đẩy van chính mở rộng, bổ sung lưu lượng. Quá trình này diễn ra liên tục giúp duy trì áp ra ổn định và giảm dao động đột ngột.

   SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000EN DN50
 ┌──────────────────────────────────────────────────────────────┐
 │                     ĐƯỜNG HƠI ÁP CAO (INLET)                │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │ VAN CHÍNH   │                      │
 │                       │(Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ──────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │ VAN PILOT                 │              │
 │                 │(Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │ MÀNG      │◄────ỐNG CẢM BIẾN──────┘
 │                       │(Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ mô tả chu trình phản hồi kín giữa pilot, màng và van chính. Khi áp ra tăng, pilot đóng dần để giảm hơi vào buồng màng; khi áp ra giảm, pilot mở rộng để bổ sung hơi. Chu trình tự điều chỉnh này giúp duy trì áp suất đầu ra ổn định, giảm rung và tiếng ồn trong đường ống hơi.

Ưu điểm nổi bật

Ổn định cao: Màng lớn và cảm biến ngoài phản ứng nhanh, giữ áp ra ổn định dưới mọi tải.

Chịu áp cao: Thiết kế EN PN25 cho phép làm việc an toàn ở áp suất cao tới 2.0 MPa.

Kín khít tuyệt đối: Van chính và ghế van inox đạt chuẩn ANSI Class IV, rò rỉ gần bằng 0 %.

Chống ăn mòn: Cụm pilot và màng inox chịu nhiệt 220 °C, hoạt động bền trong môi trường ẩm nóng.

Dễ lắp đặt: Mặt bích EN PN25 tương thích chuẩn ống hơi châu Âu và PCCC Việt Nam.

Hiệu suất cao: Vận hành ổn định nhiều năm, tiết kiệm năng lượng và giảm hao hụt áp suất.

Ứng dụng tiêu biểu

GP-2000EN DN50 được dùng phổ biến trong hệ thống hơi công nghiệp, nồi hấp, máy sấy và cụm trao đổi nhiệt công suất lớn. Van kích thước DN50 thường được lắp trên tuyến hơi chính hoặc nhánh phân phối, giúp ổn định áp suất và bảo vệ thiết bị hạ lưu khỏi quá áp.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra hướng mũi tên trên thân van, đảm bảo lắp đúng chiều dòng hơi.

Bước 2: Làm sạch đường ống, loại bỏ rỉ và bụi bẩn để tránh tổn hại ghế van.

Bước 3: Lắp mặt bích EN PN25 với gioăng graphite chịu nhiệt, siết đều bu-lông theo hình chéo.

Bước 4: Gắn ống cảm biến áp ở đoạn ống thẳng sau van 1–2 m, tránh gần co gấp và van khóa.

Bước 5: Mở hơi từ từ, điều chỉnh vít pilot cho đến khi áp ra đạt mức mong muốn.

Bước 6: Kiểm tra định kỳ 6 tháng/lần, vệ sinh pilot, màng, ghế van và bôi mỡ chịu nhiệt để duy trì độ trơn chu.

Thực hiện đúng quy trình giúp van giảm áp Yoshitake GP-2000EN DN50 hoạt động ổn định nhiều năm, giữ áp suất chính xác và tăng tuổi thọ toàn bộ hệ thống hơi công nghiệp.
