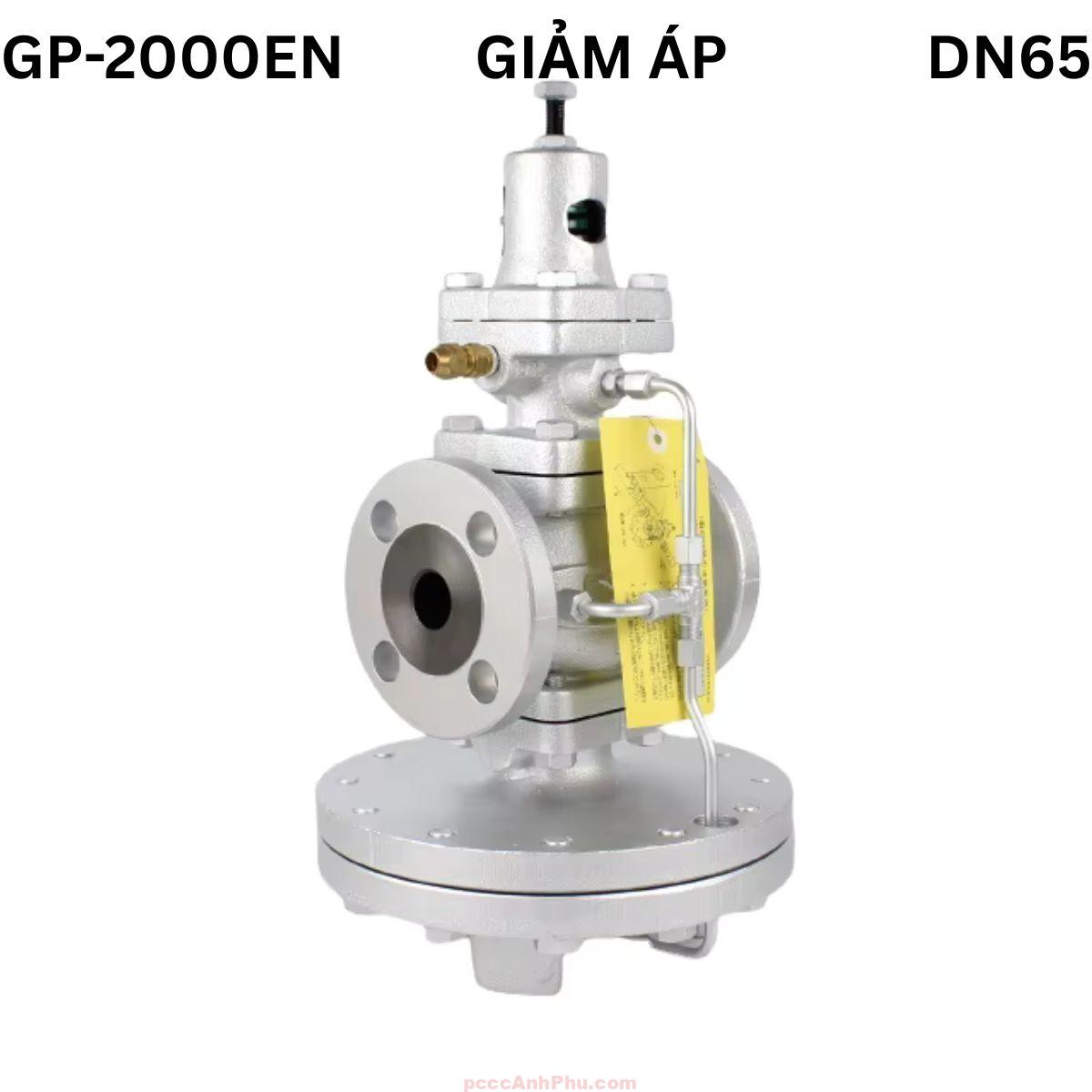

Van giảm áp Yoshitake GP-2000EN DN65

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000EN DN65 là model điều áp công nghiệp cỡ trung được sản xuất theo tiêu chuẩn EN PN25, thích hợp cho hệ thống hơi nóng và hơi bão hòa có áp suất cao. Van hoạt động theo cơ chế pilot-operated diaphragm type – điều khiển gián tiếp bằng màng phản hồi, cho phép điều áp chính xác, ổn định và phản ứng nhanh khi tải thay đổi.

Van làm việc trong dải áp 0.1 – 2.0 MPa, điều chỉnh áp ra 0.02 – 1.4 MPa, chịu nhiệt 220 °C. Với kích thước DN65, thiết bị này thường được lắp ở tuyến hơi chính hoặc cụm phân phối trung gian của nhà máy dệt, thực phẩm, hóa chất, nơi yêu cầu lưu lượng lớn nhưng vẫn cần độ ổn định cao.

Toàn thân van được đúc bằng gang dẻo chịu áp, bên trong sử dụng các chi tiết inox 304/316 giúp chống ăn mòn, chịu nhiệt và duy trì độ kín tuyệt đối. Kết nối mặt bích EN PN25 giúp lắp đặt dễ dàng và tương thích với toàn bộ hệ ống chuẩn EU. Mỗi sản phẩm được kiểm định kỹ thuật theo chuẩn ANSI Class IV trước khi xuất xưởng.

Xem đầy đủ các sản phẩm: van giảm ap.

Cấu tạo tổng quan

Yoshitake GP-2000EN DN65 có cấu tạo chắc chắn và độ chính xác cao, gồm nhiều cụm chi tiết liên kết với nhau để điều khiển áp suất một cách trơn tru. Các bộ phận làm bằng vật liệu chịu nhiệt và chống ăn mòn, đảm bảo vận hành ổn định trong môi trường hơi nước và khí nóng.

Nguyên lý hoạt động

Khi hơi cao áp đi vào cửa inlet, một phần được dẫn tới buồng pilot. Pilot mở khe nhỏ cho hơi tạo áp trung gian tác động lên màng điều khiển, đẩy van chính mở cho hơi đi qua. Khi áp suất đầu ra đạt giá trị đặt, áp phản hồi qua ống cảm biến sẽ làm pilot đóng dần, giữ áp ra ổn định.

Nếu áp suất đầu ra giảm, pilot mở rộng để cho nhiều hơi vào buồng màng, đẩy van chính mở rộng bù lưu lượng. Cơ chế này diễn ra liên tục, giúp áp ra luôn ổn định ngay cả khi tải thay đổi.

   SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000EN DN65
 ┌──────────────────────────────────────────────────────────────┐
 │                    ĐƯỜNG HƠI ÁP CAO (INLET)                 │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │ VAN CHÍNH   │                      │
 │                       │(Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ──────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │ VAN PILOT                 │              │
 │                 │(Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │ MÀNG      │◄────ỐNG CẢM BIẾN──────┘
 │                       │(Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ trên mô tả chu trình phản hồi kín giữa pilot, màng và van chính. Khi áp ra tăng, pilot đóng để giảm hơi; khi áp ra giảm, pilot mở để bổ sung. Cơ chế tự điều chỉnh này giúp duy trì áp suất đầu ra ổn định và giảm rung trong đường ống hơi.

Ưu điểm nổi bật

Phản hồi nhanh: Cảm biến ngoài và màng lớn giúp van phản ứng tức thì với biến động áp.

Chịu áp cao: Thiết kế EN PN25 cho phép hoạt động ổn định ở áp lên đến 2.0 MPa.

Kín khít tuyệt đối: Ghế van và van chính inox đạt chuẩn ANSI Class IV, rò rỉ gần như 0 %.

Chống ăn mòn: Cụm pilot và màng bằng thép không gỉ chịu nhiệt cao, bền bỉ trong môi trường ẩm.

Dễ lắp đặt: Mặt bích EN PN25 tương thích với chuẩn đường ống châu Âu và hệ PCCC.

Tuổi thọ cao: Vận hành liên tục nhiều năm với hiệu suất ổn định và ít bảo dưỡng.

Ứng dụng tiêu biểu

GP-2000EN DN65 được ứng dụng rộng rãi trong các tuyến hơi chính của nhà máy dệt, hóa chất, thực phẩm, và cụm gia nhiệt trung tâm. Kích thước 65 mm phù hợp cho điều áp giữa nguồn hơi cao áp và thiết bị sử dụng, giúp giảm hao nhiệt và bảo vệ thiết bị hạ lưu.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra chiều mũi tên trên thân van, lắp đúng chiều dòng hơi để tránh xung áp ngược.

Bước 2: Làm sạch đường ống bằng khí nén hoặc hơi trước khi lắp đặt để bảo vệ ghế van.

Bước 3: Kết nối mặt bích EN PN25 với gioăng graphite chịu nhiệt, siết đều bu-lông chéo.

Bước 4: Gắn ống cảm biến áp ở đoạn ống thẳng sau van 1–2 m, tránh gần co gấp hoặc van chặn.

Bước 5: Mở nguồn hơi từ từ, điều chỉnh vít pilot đến khi áp ra đạt mức mong muốn.

Bước 6: Kiểm tra định kỳ 6 tháng/lần, vệ sinh pilot, thay gioăng và bôi mỡ chịu nhiệt để bảo dưỡng.

Tuân thủ đúng quy trình giúp van giảm áp Yoshitake GP-2000EN DN65 vận hành ổn định nhiều năm, giữ áp suất chính xác và tăng hiệu suất toàn bộ hệ thống hơi.
