Van góc kèm giảm áp đồng Tomoken VGA-50BR DN50

Giới thiệu sản phẩm

Van góc kèm giảm áp Tomoken DN50 model VGA-50BR bản đồng là thiết bị chuyên dụng trong hệ thống phòng cháy chữa cháy, được lắp đặt trực tiếp tại họng chữa cháy vách tường trong nhà hoặc ngoài nhà. Sản phẩm tích hợp đồng thời chức năng khóa dòng nước và giảm áp, giúp đảm bảo an toàn trong quá trình chữa cháy thủ công.Trong thực tế vận hành hệ thống PCCC, áp suất đầu vào từ máy bơm chữa cháy thường rất lớn và không ổn định. Nếu sử dụng van góc thông thường, áp lực nước tại đầu lăng phun có thể vượt ngưỡng cho phép, gây khó kiểm soát tia nước và tiềm ẩn nguy hiểm cho người thao tác.

Van góc giảm áp Tomoken DN50 bản đồng được thiết kế nhằm giải quyết triệt để vấn đề này. Bộ giảm áp tích hợp bên trong thân van cho phép điều chỉnh áp suất đầu ra trong khoảng 1.5–3 bar, phù hợp với yêu cầu an toàn của hệ thống chữa cháy bằng tay.Model VGA-50BR sử dụng vật liệu đồng thau cho toàn bộ thân van, mang lại khả năng chống ăn mòn vượt trội so với các vật liệu kim loại thông thường. Điều này đặc biệt quan trọng đối với các công trình có môi trường ẩm, khu vực ven biển hoặc hệ thống PCCC ít khi vận hành nhưng phải luôn sẵn sàng hoạt động.

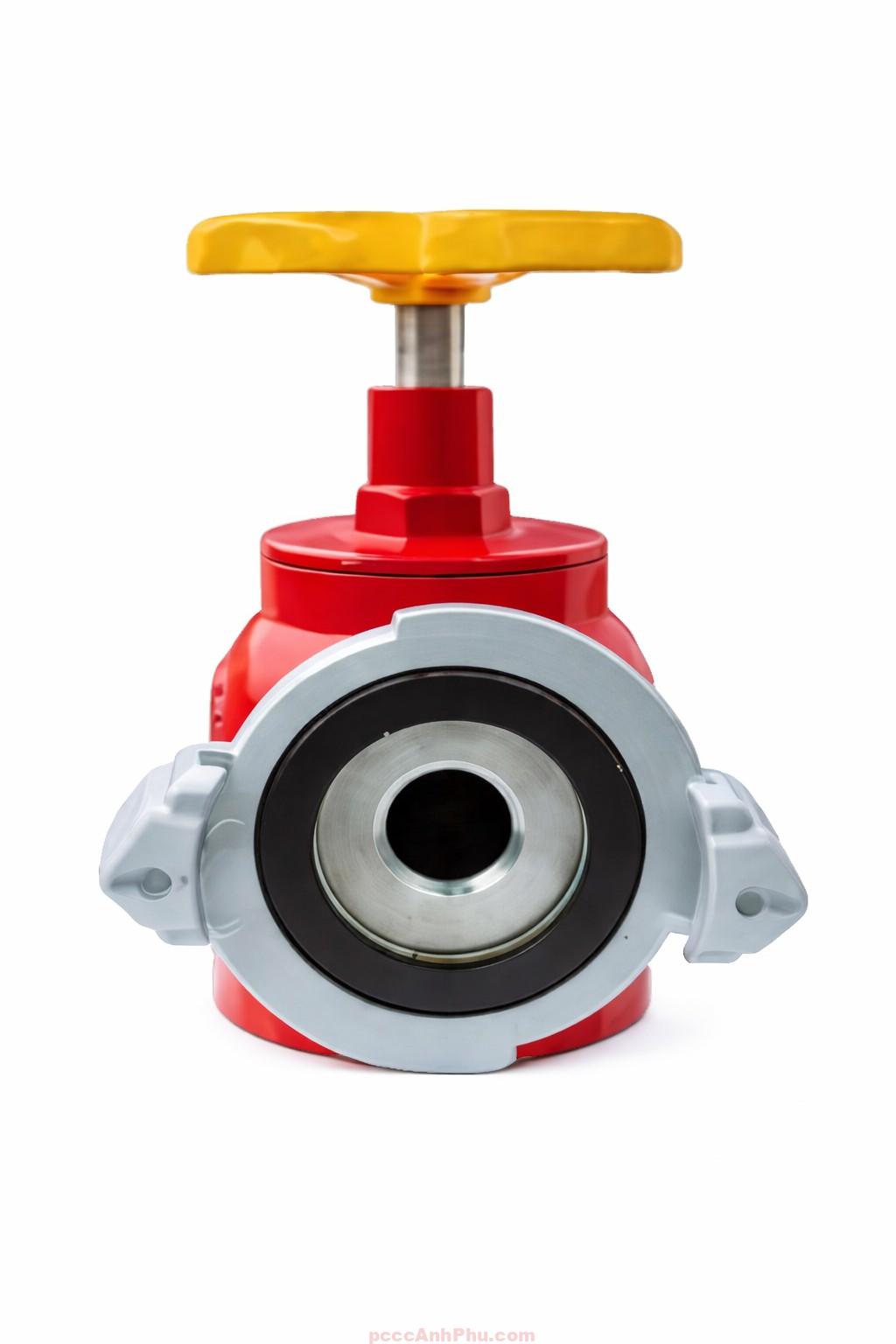

Thiết kế van dạng góc 90 độ giúp tối ưu không gian lắp đặt trong tủ chữa cháy vách tường. Tay quay màu vàng nổi bật giúp dễ dàng nhận diện và thao tác nhanh trong tình huống khẩn cấp, đáp ứng đúng yêu cầu thực tế của công tác phòng cháy chữa cháy.

Cấu tạo tổng quan

Cấu tạo của van góc giảm áp Tomoken DN50 bản đồng được thiết kế theo hướng tối ưu độ bền và tính ổn định lâu dài. Các chi tiết tiếp xúc trực tiếp với nước đều có khả năng chống mài mòn và hạn chế bám cặn.

Việc sử dụng thân đồng giúp van hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt, nơi mà vật liệu gang hoặc thép có nguy cơ bị oxy hóa nhanh.

Nguyên lý hoạt động

Van góc giảm áp Tomoken DN50 model VGA-50BR hoạt động dựa trên nguyên lý điều tiết áp suất cơ học. Khi van được mở, nước từ đường ống cấp sẽ đi qua cụm giảm áp trước khi ra họng chữa cháy.

Bộ giảm áp có nhiệm vụ khống chế áp lực nước đầu ra, đảm bảo áp suất luôn nằm trong giới hạn an toàn dù áp suất đầu vào thay đổi theo chế độ làm việc của bơm chữa cháy.

Nguồn nước áp cao
        │
        ▼
 ┌────────────────┐
 │  Cụm giảm áp   │  ← Điều chỉnh áp suất
 └────────────────┘
        │
        ▼
   Đĩa van mở
        │
        ▼
 Áp suất ổn định
   ra họng PCCC

Khi người vận hành xoay tay quay, trục van sẽ nâng đĩa van lên, cho phép nước chảy qua bộ giảm áp. Áp lực nước sau khi được điều chỉnh sẽ đi ra đầu lăng phun với lưu lượng ổn định.

Khi khóa van, đĩa van hạ xuống vị trí kín, ngăn hoàn toàn dòng nước, giúp hệ thống an toàn khi không sử dụng.

Ưu điểm nổi bật

Kiểm soát áp suất hiệu quả
Van giúp duy trì áp suất đầu ra ổn định, hạn chế hiện tượng giật lăng phun gây nguy hiểm cho người chữa cháy.

Vật liệu đồng chống ăn mòn
Thân van bằng đồng thau phù hợp cho môi trường ẩm, khu vực ven biển và hệ thống ít vận hành.

Tích hợp hai chức năng
Vừa là van khóa nước, vừa là van giảm áp, giúp giảm số lượng thiết bị trong tủ PCCC.

Dễ nhận diện và thao tác
Màu đỏ PCCC kết hợp tay quay vàng giúp thao tác nhanh trong tình huống khẩn cấp.

Thiết kế gọn gàng
Dạng van góc 90 độ giúp tiết kiệm không gian, dễ bố trí trong hộp chữa cháy vách tường.

Tuổi thọ cao
Cấu trúc chắc chắn, vật liệu bền bỉ, phù hợp cho các công trình yêu cầu độ ổn định lâu dài.

Ứng dụng tiêu biểu

Van góc giảm áp Tomoken DN50 bản đồng được sử dụng rộng rãi trong các hệ thống PCCC cố định tại công trình dân dụng và công nghiệp.

Sản phẩm thường được lắp đặt tại họng chữa cháy vách tường trong chung cư, cao ốc văn phòng và trung tâm thương mại.

Trong nhà xưởng, kho hàng và khu công nghiệp, van giúp đảm bảo áp suất nước phù hợp để xử lý đám cháy nhanh chóng và an toàn.

Van cũng được ứng dụng tại các tầng hầm, bãi đỗ xe ngầm và các khu vực công cộng có yêu cầu nghiêm ngặt về phòng cháy chữa cháy.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị vị trí
Xác định đúng vị trí lắp đặt họng chữa cháy, đảm bảo đủ không gian thao tác tay quay.

Bước 2: Kết nối đường ống
Sử dụng ren côn PT2”, quấn băng tan hoặc vật liệu làm kín phù hợp để tránh rò rỉ.

Bước 3: Cố định van
Siết chặt van đúng chiều dòng chảy, đảm bảo thân van không bị lệch hoặc vặn xoắn.

Bước 4: Điều chỉnh áp suất
Thiết lập áp suất đầu ra trong khoảng 1.5–3 bar theo yêu cầu hệ thống.

Bước 5: Kiểm tra vận hành
Mở van kiểm tra lưu lượng, áp suất và độ kín trước khi đưa vào sử dụng chính thức.

Trong quá trình sử dụng, cần kiểm tra định kỳ gioăng làm kín và cụm giảm áp. Việc bảo trì đúng cách giúp đảm bảo hiệu suất hoạt động ổn định và kéo dài tuổi thọ sản phẩm.
